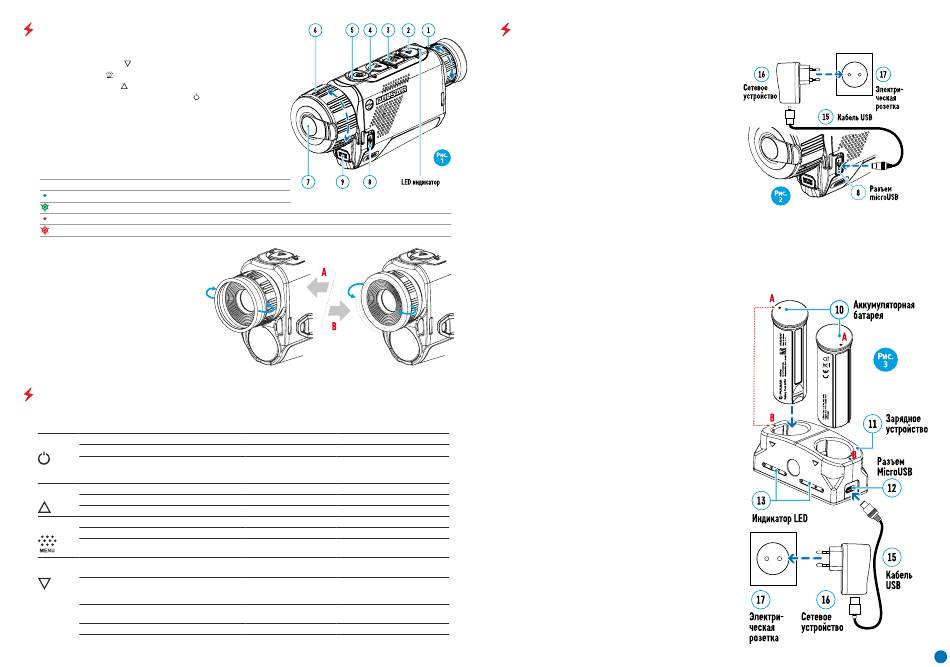

ЭЛЕМЕНТЫ ПРИБОРА И ОРГАНЫ УПРАВЛЕНИЯ
1. Кольцо диоптрийной подстройки окуляра
2. Кнопка Down/Rec
3. Кнопка Menu
4. Кнопка Up/Zoom
5. Кнопка включения/калибровки ON
6. Кольцо фокусировка объектива
7. Крышка объектива
8. Разъем microUSB
9. Кнопка извлечения
аккумуляторной батареи
LED индикатор отображает текущее состояние работы прибора:
Индикация LED Режим работы
Прибор включен
Прибор включен/записывает видео
Прибор включен/ заряд батареи <10%
Прибор включен/записывает видео/ заряд батареи <10%
Для удобства наблюдения при использовании
корригирующих или защитных очков
наружный край эластичного наглазника
рекомендуется отвернуть (B).
РАБОТА КНОПОК
Состояние прибора Первое короткое
/ текущий режим нажатие
работы прибора
Кнопка Прибор выключен Включение прибора
ON
Дисплей выключен Включение дисплея
Прибор включен, Калибровка прибора
быстрое меню,
основное меню
Кнопка Прибор включен Изменение увеличения (Zoom)
Up/Zoom
Быстрое меню Увеличение параметра
Основное меню Навигация вверх, вправо
Кнопка Прибор включен Вход в быстрое меню
Menu
Быстрое меню Навигация вверх
Основное меню Подтверждение значения, вход в пункты меню
Прибор включен / Старт видео записи
Кнопка
видео режим
Down/Rec
Прибор включен /
видео режим / запись
включена
Прибор включен / Фотографирование
фото режим
Быстрое меню Уменьшение параметра
Основное меню Навигация вниз, влево
АВЕРУС приборы и оборудование
Следующие короткие Длительное нажатие
нажатия
Калибровка прибора Включение прибора
Калибровка прибора Выключение прибора
Выключение дисплея /
Выключение прибора
Включение / выключение WiFi
Увеличение параметра
Навигация вверх, вправо
Вход в основное меню
Выход из быстрого меню
Выход из пунктов меню, из
основного меню
Переключение режимов видео
/ фото
Стоп видеозаписи
Переключение режимов видео
/ фото
Уменьшение параметра
Навигация вниз, влево
ИСПОЛЬЗОВАНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ
Тепловизоры AXION поставляются с перезаряжаемой
литий-ионной батареей Battery Pack АPS3, которая
позволяет использовать тепловизор до
Перед первым использованием батарею следует
зарядить.
Зарядка батареи
Вариант 1 (Рис.2)
Установите батарею (10) в предназначенный для
џ
нее слот на корпусе прибора (14) совместив пикто-
граммы в виде «точки» на приборе и батарее. (см.
Рис. 4).
Подключите к Разъем microUSB (8) прибора кабель
џ
USB (15).
Другой конец кабеля USB (15) подключите к сете-
џ
вому зарядному устройству (16) либо разъему USB
другого источника питания с номинальным выход-
ным напряжением не более 5В.
Сетевое зарядное устройство (16) подключите к
џ
сети питания.
Примечание: В качестве зарядного устройства
можно использовать Источник питания PB8I*(см.п.7).
Вариант 2 (Рис.3)
Установите аккумуляторную батарею (10) по напра-
џ
вляющей до упора в слот зарядного устройства APS
(11) (см. рис.3) из комплекта поставки Вашего прибора
или приобретенного отдельно.
Точка А на батарее и точка B на зарядном должны
џ
быть совмещены.
Одновременно Вы можете заряжать две батареи –
џ
для этого предусмотрен второй слот.
Подключите штекер microUSB кабеля USB (15) к
џ
разъему microUSB сетевого устройства (16). Подклю-
чите устройство в розетку 100-240В (17).
Подключите второй штекер кабеля microUSB к
џ
разъему (12) зарядного устройства (11).
Индикация LED светодиода (13) будет отображать
џ
статус заряда батареи (см. таблицу).
8 800 551-11-01
4 часов.
