4. Exemple de configuration de produit

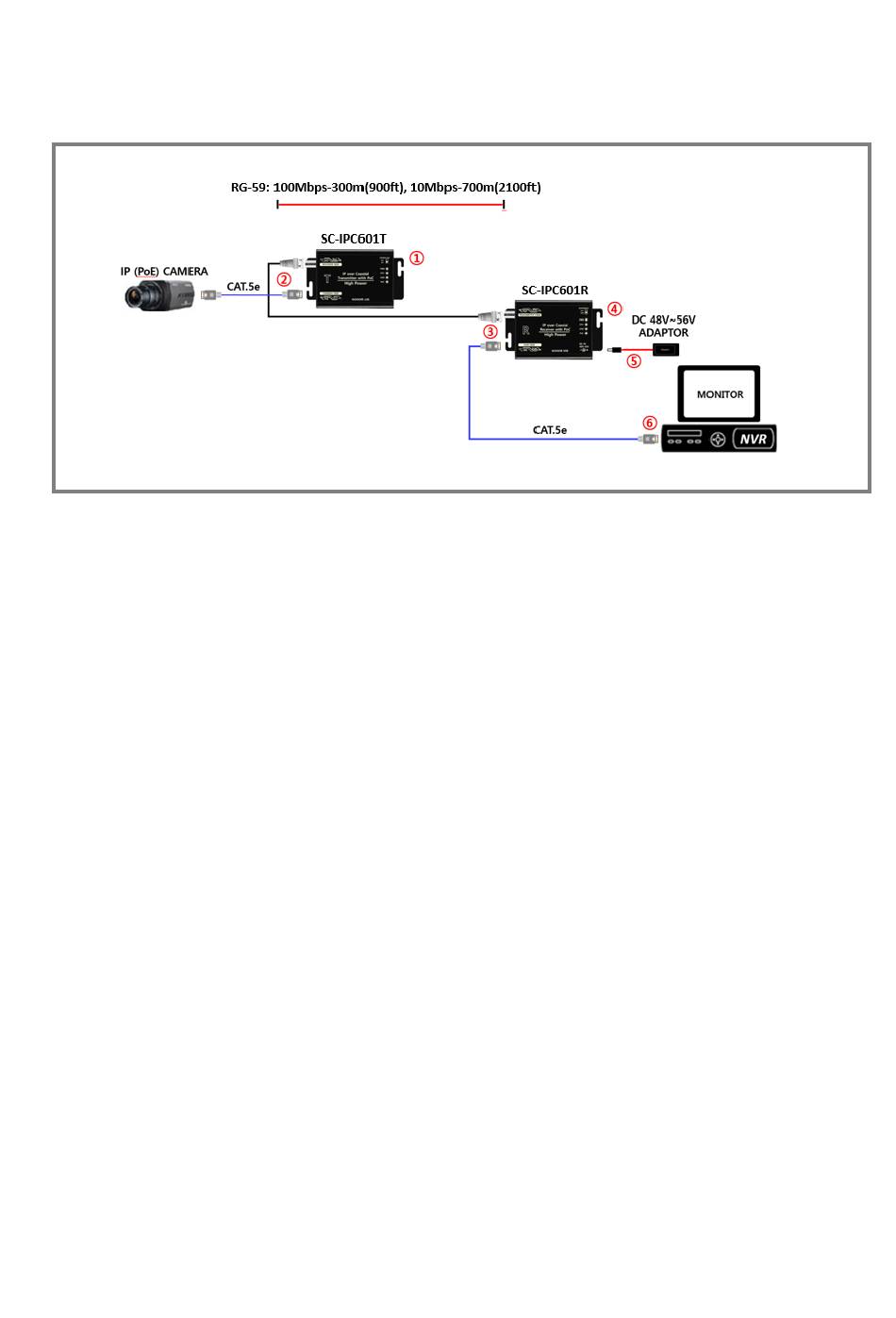

4-1. Lors de l'installation d'une caméra IP PoE (interrupteur PoE sur l'émetteur)
< Guide d'installation du produit >
① Réglez le commutateur CAMERA PoE du SC-IPC601T (transmetteur) sur ON (la LED PoE s'allume).
※ Lorsque vous connectez une caméra qui ne prend pas en charge le PoE, réglez l'interrupteur CAMERA
PoE du transmetteur sur OFF.
② Connectez la CAMERA IP PoE au transmetteur et connectez le câble coaxial.
③ Connectez ce câble coaxial au récepteur. Puis connectez le récepteur et le NVR ou le hub PoE.
④ Vérifiez la distance de transmission, et réglez le commutateur de réglage de la largeur de bande de
transmission du SC-IPC601R sur la largeur de bande de transmission correspondante.
※ 10M : Transmission à 10Mbps (basé sur RG-59, 10Mbps : 700m(2100ft) de transmission).
※ 100M : Transmission à 100Mbps (basé sur RG-59, 100Mbps : 300m(900ft) de transmission).
⑤ Appliquez l'alimentation en connectant un adaptateur CC (48V ou 56V) à la prise CC du récepteur.
⑥ Vérifiez la vidéo de la caméra à travers le moniteur connecté au NVR.
※ Lorsque la connexion est réussie, la LED LINK de l'émetteur et du récepteur s'allume, et la LED ETH
clignote.
5. Précautions pour l'installation du produit
※ Utilisez un adaptateur dédié individuellement pour chaque produit. Il n'est pas recommandé
d'alimenter plusieurs produits avec un seul adaptateur.
※ Il n'est pas recommandé si les produits sont en contact les uns avec les autres ou attachés
ensemble.
※ Lors de l'alimentation du récepteur par PoE, il n'est pas recommandé de connecter l'adaptateur à
la prise DC.
※ Lors de l'installation du produit en fournissant une alimentation par PoE, il est recommandé de
mettre à la terre la caméra après avoir vérifié la vidéo.
※ Lors de l'utilisation d'un protecteur de surtension, il est recommandé que la distance de câble
entre la caméra et l'émetteur soit inférieure à 50M.
