Raccordement
4.1 Brochage
Interface PROFINET X1 avec commutateur à 2 ports (X1 P1R et X1 P2R)
L'affectation correspond à la norme Ethernet pour un connecteur RJ45.
• Quand l'autonégociation est désactivée, la prise RJ45 joue le rôle de commutateur (MDI-
X).
• Quand l'autonégociation est activée, l'autocroisement est opérant et la prise RJ45 a soit le
brochage d'un équipement terminal (MDI), soit celui d'un commutateur (MDI-X).

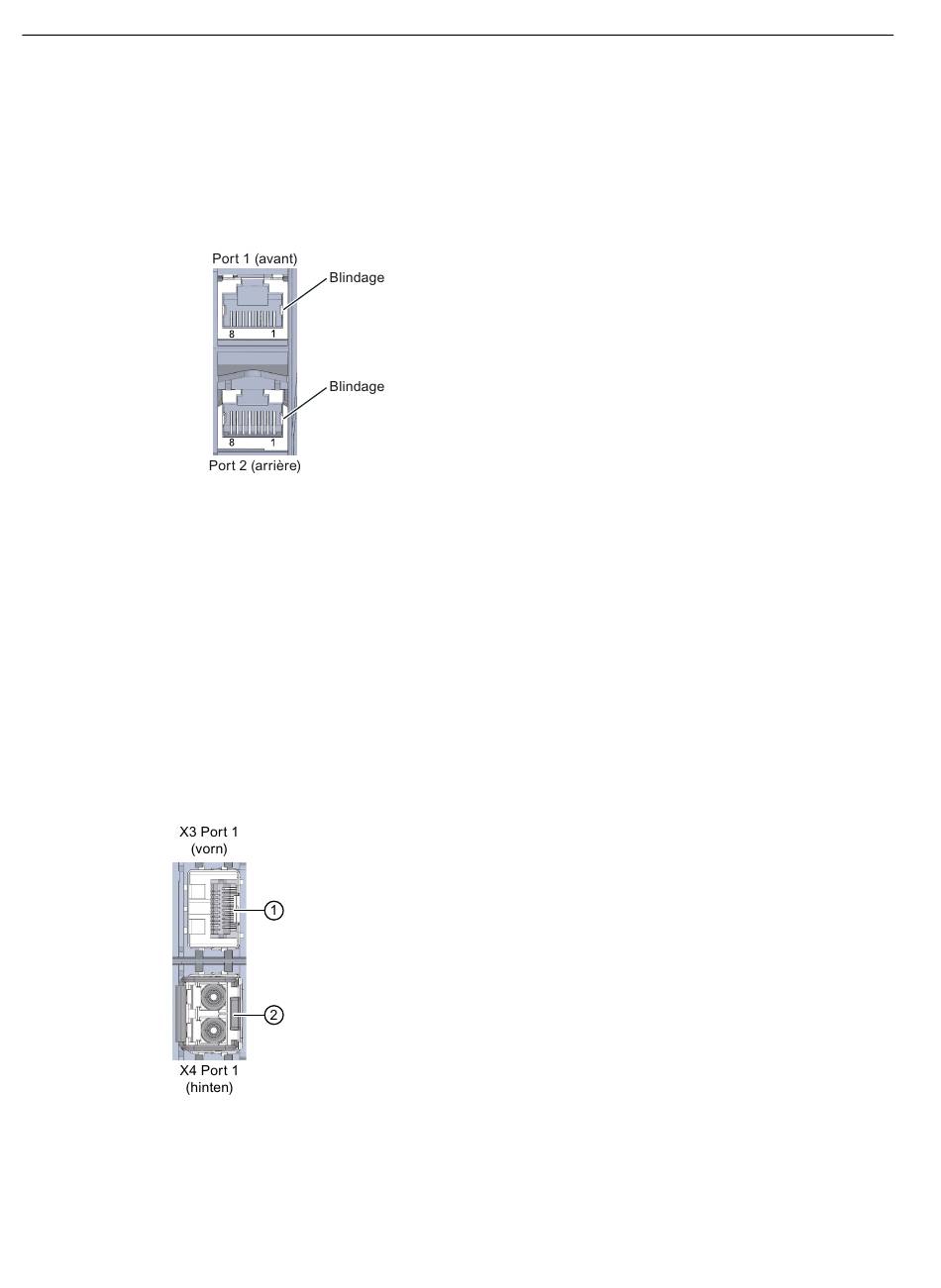

Figure 4-1 Brochage de l'interface
Interface PROFINET X2 avec 1 port (X2 P1)
Le brochage correspond à la norme Ethernet pour un connecteur RJ45.
L'autocroisement est toujours actif sur X2. La prise RJ45 a donc soit le brochage d'un
équipement terminal (MDI), soit celui d'un commutateur (MDI-X).
Interfaces Sync H X3 avec 1 port (X3 P1) et X4 avec 1 port (X4 P1)
Vous raccordez les liaisons redondantes entre les deux CPU par le biais des modules de
synchronisation sur les interfaces X3 P1 et X4 P1 (prises LC). Vous reliez les CPU par paire
l'une à l'autre par des fibres optiques.
①
②
Figure 4-2 Brochage de l'interface
