- Page 1 10.10.2022-Rev. C Servitec Mini FR Mode d’emploi Mode d’emploi original...
-
Page 2: Table Des Matières
Conditions préalables pour la mise en service ..........17 Réglage de la pression de remplissage de l’installation ......17 Réalisation de la mise en service ..............18 Certificat de montage et de mise en service..........18 2 — Français Servitec Mini — 10.10.2022-Rev. C... - Page 3 Calendrier de maintenance ................23 10.2 Nettoyage ......................24 Démontage ....................25 Élimination ..................... 26 Annexe ......................27 13.1 Service après-vente du fabricant Reflex ............27 13.2 Conformité / Normes ..................27 13.3 Garantie ......................27 Servitec Mini 10.10.2022-Rev. C Servitec Mini —...
-
Page 4: Remarques À Propos Du Mode D'emploi
Le présent mode d’emploi contribue au fonctionnement irréprochable et en toute sécurité de l’appareil. L’entreprise Reflex Winkelmann GmbH décline toute responsabilité pour les dommages consécutifs au non-respect du présent mode d’emploi. En plus du présent mode d’emploi, observer les réglementations et dispositions nationales en vigueur dans le pays d’installation (prévention des accidents, protection de l’environnement, sécurité... -
Page 5: Sécurité
Le montage et l'utilisation ne doivent être effectués que par du personnel qualifié ou formé en conséquence. Le raccordement électrique et le câblage de l’appareil doivent être réalisés par un spécialiste conformément aux consignes nationales et locales en vigueur. Servitec Mini — 10.10.2022-Rev. C Français — 5... -
Page 6: Équipement De Protection Individuelle
Utilisation avec des liquides inflammables. • Utilisation avec de l’eau distillée. • Utilisation avec de l’eau entièrement déminéralisée. Remarque ! Il est interdit de modifier le système hydraulique ou le câblage. 6 — Français Servitec Mini — 10.10.2022-Rev. C... -
Page 7: Risques Résiduels
Le cas échéant, faites appel à une deuxième personne pour les travaux de montage et de démontage. ATTENTION Dommages sur l’appareil pendant le transport Un transport non conforme peut endommager l’appareil. • Protégez les raccords des dommages par des recouvrements appropriés. Servitec Mini — 10.10.2022-Rev. C Français — 7... -
Page 8: Description De L'appareil

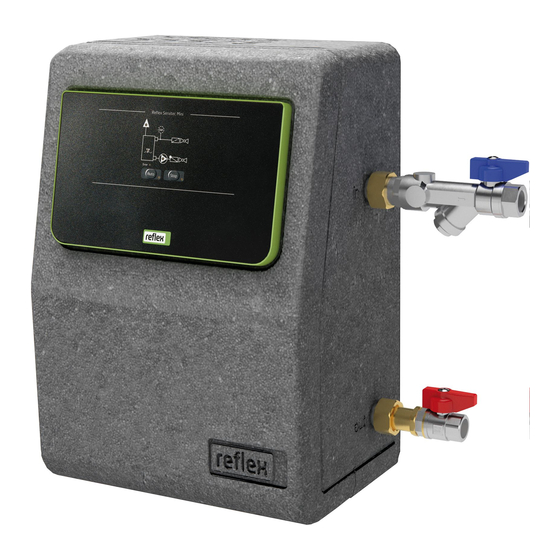

Description de l'appareil Description de l'appareil Servitec Mini est une installation de dégazage pour l’eau dans les petites installations jusqu’à 1 m Synoptique Grille de ventilation Charnière rabattable Commande Entrée pour l’eau riche en gaz Collecteur d’impuretés Sortie pour l’eau dégazée Pliable vers le haut, dans le sens de la flèche... -
Page 9: Fonction
Injection Temps de repos Reflex Servitec Mini peut dégazer l’eau de l’installation dans une lance de pulvérisation. De l’eau riche en gaz est injectée dans la lance de pulvérisation via une buse. Une pompe aspire l’eau de la lance de pulvérisation et l’amène au système. -
Page 10: Équipement Supplémentaire En Option
Raccordement : 1/2" Volume de l’installation : 1 m³ Pression de fonctionnement : 0,5 - 2,5 bar Surpression de fonctionnement admissible : 4 bar Température de service max. admissible : 60 °C 10 — Français Servitec Mini — 10.10.2022-Rev. C... -
Page 11: Montage
Cette condition doit être remplie afin de pouvoir recourir à la garantie. – Confiez la première mise en service ainsi que la maintenance annuelle au service après-vente du fabricant Reflex. Servitec Mini — 10.10.2022-Rev. C Français — 11... -
Page 12: Contrôle De L'état À La Livraison
Local bien aéré à l’abri du gel. – Température de la pièce > 0 - 45 °C. • Raccordement électrique. – 230 V~, 50 Hz, 16 A avec interrupteur différentiel monté en amont (courant de déclenchement 0,03 A). 12 — Français Servitec Mini — 10.10.2022-Rev. C... -
Page 13: Raccordement
Montage Raccordement Variante de base de l’installation Servitec Mini Servitec Mini Eau riche en gaz Eau dégazée • Raccord 2 x DN 15 • Longueur de câble max. 5 m Remarque ! Utiliser des sectionnements au niveau des points d’intégration avec le réseau de distribution. -
Page 14: Réalisation
Complétez les raccordements côté eau de l’appareil à l’installation, . Remarque ! Lors du raccordement, veillez à ce que les robinetteries puissent être actionnées et à ce que les options d’approvisionnement des conduites de raccordement puissent être raccordées. 14 — Français Servitec Mini — 10.10.2022-Rev. C... -
Page 15: Montage Des Vannes D'arrêt
Pour le montage mural, employez le gabarit de perçage et le jeu de vis fournis. Fixez le gabarit de perçage avec une bande adhésive sur le mur. Percez les trous pour la suspension de l’appareil Retirez le gabarit de perçage. Suspendez l’appareil. Servitec Mini — 10.10.2022-Rev. C Français — 15... -
Page 16: Raccordement Hydraulique
(vue dans le sens d’écoulement de l’installation). • Pendant l’intégration, privilégiez le côté retour de l’installation. – Pour garantir un rendement de dégazage suffisant, la température de l’eau doit être comprise entre 0 °C et 60 °C. 16 — Français Servitec Mini — 10.10.2022-Rev. C... -
Page 17: Mise En Service
Une circulation dans le système complet est ainsi garantie. Réglage de la pression de remplissage de l’installation Avant d’effectuer la mise en service de Servitec Mini, remplir l’installation. Le volume du Servitec Mini doit être pris en compte pour l’installation. Procédez comme suit : Ouvrez les robinets à... -
Page 18: Réalisation De La Mise En Service
Nous recommandons de contrôler la valeur de consigne du maintien de pression (pression système) 2 semaines après la mise en service du Servitec Mini et de faire l’appoint des installations le cas échéant. Certificat de montage et de mise en service Remarque ! ... -
Page 19: Mode Arrêt
• s’allume en jaune LED / Touche auto • Pour le fonctionnement continu • Acquittement des messages de défaut • s’allume en vert LED Error • s’allume en rouge en cas d’erreur Servitec Mini — 10.10.2022-Rev. C Français — 19... -
Page 20: Messages
Dépassement de la valeur de réglage. La LED Error est Pendant plus de 4 heures en Basculer la commande en allumée et la LED mode arrêt. mode automatique. Stop clignote (arrêt ≥ 4 heures) 20 — Français Servitec Mini — 10.10.2022-Rev. C... -
Page 21: Réinitialisation
Après la réinitialisation, les durées de service pour le dégazage continu et le dégazage intermittent sont automatiquement définies à partir de ce moment, voir le chapitre 8.1 "Mode automatique" à la page 18. Servitec Mini — 10.10.2022-Rev. C Français — 21... -
Page 22: Entretien
La maintenance du « Servitec » doit être réalisée une fois par an. Remarque ! Confiez uniquement les travaux de maintenance au personnel spécialisé et demandez-leur de confirmer la réalisation des travaux. 22 — Français Servitec Mini — 10.10.2022-Rev. C... -
Page 23: Calendrier De Maintenance
Faire tourner la pompe pendant max. 30 s. Attendre deux minutes Une nouvelle pression permet de répéter l’opération. Nettoyer le collecteur d’impuretés, voir le chapitre 10.2 En fonction des "Nettoyage" à la page 24 conditions d’exploitation Servitec Mini — 10.10.2022-Rev. C Français — 23... -
Page 24: Nettoyage
Ouvrez le robinet à boisseau sphérique (1) en amont du collecteur d’impuretés (2). Appuyez sur la touche « Auto » sur le panneau de contrôle de la commande. – L’appareil est allumé et la pompe à vide est en service. 24 — Français Servitec Mini — 10.10.2022-Rev. C... -
Page 25: Démontage
Dans les systèmes pour circuits de refroidissement, un contact avec l’eau contenant du glycol peut irriter la peau et les yeux. • Portez un équipement de protection individuelle (par ex. vêtements, gants et lunettes de protection). Servitec Mini — 10.10.2022-Rev. C Français — 25... -
Page 26: Élimination
À la fin de la durée d’utilisation, démonter l’installation en triant les matériaux et la mettre au rebut auprès d’une entreprise de collecte spécialisée. Remarque ! Les matériaux suivants sont recyclables : • EPP (boîtier) • ABS (avant de la commande) • PP (arrière de la commande) 26 — Français Servitec Mini — 10.10.2022-Rev. C... -
Page 27: Annexe
N° de téléphone : +49 (0)2382 7069-9546 Du lundi au vendredi de 8h00 à 16h30 13.2 Conformité / Normes Les déclarations de conformité de l’appareil sont disponibles sur la page d’accueil de Reflex. www.reflex-winkelmann.com/konformitaetserklaerungen Vous pouvez également scanner le QR code : 13.3 Garantie Les conditions de garantie légales s'appliquent. - Page 28 Certificat de montage et de mise en service – L’appareil a été monté et mis en service conformément au mode d’emploi. Le réglage de la commande correspond aux rapports locaux. Typ / Type: Fabr. Nr. / Serial-No. 28 — Français Servitec Mini — 10.10.2022-Rev. C...
- Page 30 Reflex Winkelmann GmbH Gersteinstrasse 19 59227 Ahlen, Allemagne +49 (0)2382 7069-0 +49 (0)2382 7069-9546 www.reflex-winkelmann.com...
