9. Installation
9.1 Transport et stockage
Transporter le système avec précaution. Ne pas le
lancer.
L'entreposer au sec à une température comprise
entre -20 et +65 °C.
Précautions
Entreposer les électrodes à une température com-
prise entre -10 et +30 °C. Maintenir les capuchons
de protection humidifiés avec une solution de chlo-
rure de potassium à 3 N.
9.2 Déballage
Précautions
Ne laisser pénétrer aucun corps étranger.
•
Vérifier l'intégrité de la livraison.
•
Procéder le plus rapidement possible à l'installation après le
déballage.
9.3 Conditions requises pour l'installation
Avertissement
Pour des raisons de sécurité, le client doit installer
un disjoncteur différentiel pour le moteur de net-
toyage de la cellule de mesure et pour l'amplificateur
de mesure.
Le non-respect des conditions d'installation risque
Précautions
d'entraîner des dommages ou des erreurs de
mesure.
Pour assurer la sécurité lors de la maintenance,
débrancher l'amplificateur de mesure et la cellule de
mesure au niveau de tous les pôles.
Nota
Pour faciliter le débranchement, installer un interrup-
teur multi-pôles sur la façade de l'amplificateur de
mesure.
L'installation de la tuyauterie d'alimentation en eau
Nota
ne doit pas contenir de cuivre. Le cuivre perturbe la
mesure et peut endommager les électrodes.
•
L'emplacement de montage doit être sec et sans vibrations,
poussières, vapeurs corrosives caustiques ni solvants agres-
sifs.
•
Longueur de câble maximale autorisée :
– Cellule de mesure AQC-D11 individuelle : distance entre
l'amplificateur de mesure et l'interface capteur = 3 m.
– Systèmes préassemblés avec Conex DIS, DIA ou DIP pour
montage mural : complètement précâblé.
– Systèmes préassemblés avec Conex DIA pour montage sur
panneau : la distance entre l'amplificateur de mesure et
l'interface capteur doit être inférieure à 100 m.
•
Assurer une alimentation continue en eau de mesure.
•
Installer la cellule de mesure de manière à réduire au maxi-
mum la longueur de la tuyauterie d'arrivée d'eau de mesure,
afin de limiter le temps mort de la cellule de mesure.
•
Respecter la pression d'entrée admissible et la contre-pres-
sion de l'eau de mesure.
– Monter éventuellement une pompe de surpression ou un
réducteur de pression.
•
En cas de contre-pression inférieure à 0,3 bar ou d'écoule-
ment libre, installer une soupape de maintien de pression (V)
au niveau de la sortie de la cellule de mesure (F). La soupape
de maintien de pression (V) est disponible avec un adaptateur
pour la cellule de mesure (code article Grundfos 99253231).
•
Installer un robinet d'arrêt au niveau de l'entrée et de la
sortie (U). Vous pouvez utiliser le kit d'installation
Grundfos 96708940.

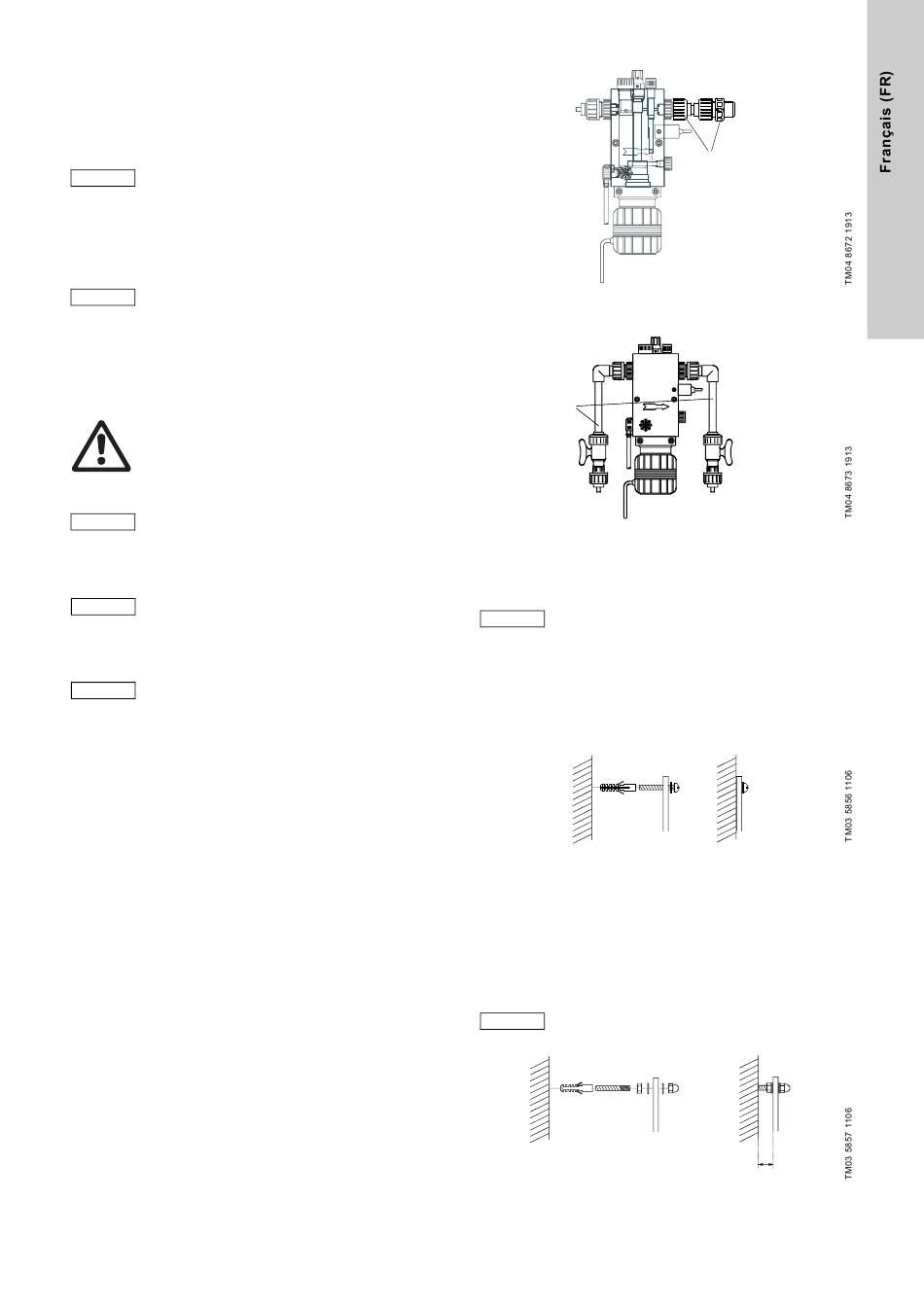

Fig. 8
AQC-D11 avec soupape de maintien de pression
U
Fig. 9
AQC-D11 avec kit d'installation
9.4 Installation
La cellule de mesure est fixée en usine sur la plaque de montage.
La cellule de mesure ou le système préassemblé doit
Précautions
être fixé verticalement.
Cellule de mesure AQC-D11 individuelle
1. Percer quatre orifices de cheville de 6 mm de diamètre et
40 mm de profondeur min. Voir paragraphe
Schéma de
perçage.
2. Fixer la cellule de mesure et la plaque de montage au mur
avec les accessoires de fixation fournis.
Fig. 10 Montage de la cellule de mesure AQC-D11
Systèmes pré-assemblés
1. Percer quatre orifices de cheville de 10 mm de diamètre et
60 mm de profondeur min. Voir paragraphe
Schéma de
perçage.
2. Fixer le système préassemblé et la plaque de montage au
mur avec les accessoires de fixation fournis. Distance mini-
male entre la plaque de montage et le mur : 20 mm.
Ne pas coincer le câble.
Précautions
Respecter l'ordre de montage ci-dessous.
Fig. 11 Ordre de montage pour systèmes préassemblés
V
8.4 Dimensions /
8.4 Dimensions /
