Anschluss von mehreren Temperaturfühlern

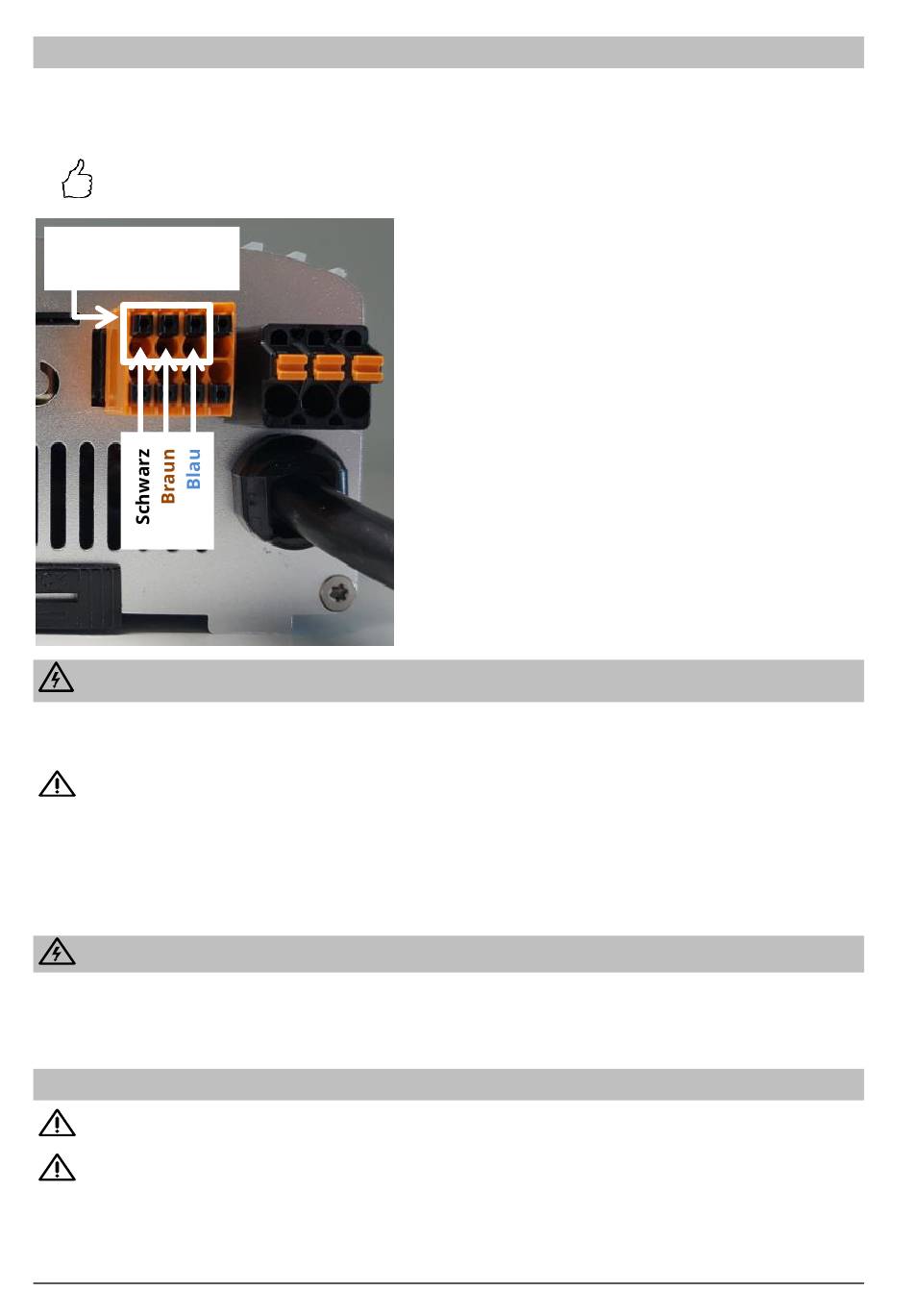

Mit dem AC•THOR können bis zu vier digitale Temperaturfühler (je 3 Adern, Bussystem)
verbunden werden. Die Klemmstellen für die drei Adern sind in der folgenden Abbildung
markiert.
TIPP: Kommt mehr als ein Fühler zu Einsatz können die Adern auch extern
parallel geklemmt werden!
Temperaturfühler
Klemmstellen

Elektrischer Anschluss

Die Absicherung des Netzanschlusses für den AC•THOR darf höchstens 16A
(Auslösecharakteristik B oder C) betragen.
Der Schutzleiter in der Steckdose muss angeschlossen sein!
Achten Sie auf weitere Verbraucher an dem Stromkreis, dies kann zum Auslösen der Sicherung
führen!
Die Ansteuerung des AC•THOR erfolgt durch externe Signalquellen mittels IP Protokoll über ein
Standard Ethernet RJ45 Kabel.
Elektrischer Anschluss mehrerer Geräte
Alle Geräte sind an die dafür vorgesehenen Stromkreise anzuschließen. Beachten Sie, dass
jeder AC•THOR bis zu 3 kW Leistung (mit Relaisausgang bis 6 kW) aufnimmt. Sinnvoll ist eine
Aufteilung auf einzelne Phasen im Stromnetz.

Wartung

Gerät niemals öffnen. Das Gerät enthält keine vom Anwender zu reparierenden Teile.
Niemals Wasser über oder in das Gerät schütten!
Die Oberfläche des Gerätes kann im ausgesteckten Zustand mit einem feuchten Tuch gereinigt
werden (ev. milden Glasreiniger oder Brillenputztuch verwenden).
AC•THOR ® Montageanleitung / Assembly Instructions, Version 191022 7
