PDM-8-MB

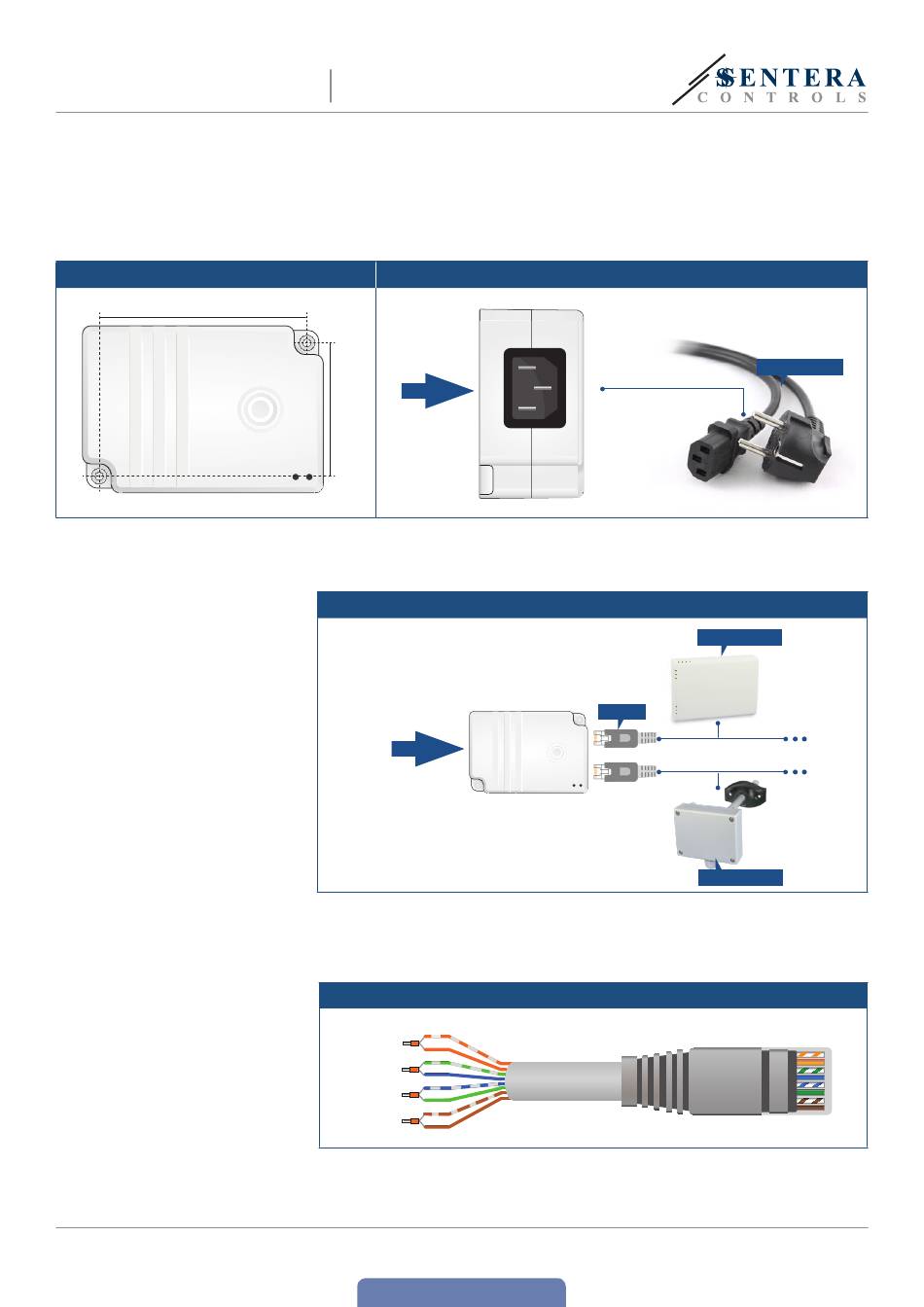

Fig. 1 Montage mural
90
MIW-PDM-8-MB-FR-001 - 09 / 08 / 19
MODULE D'ALIMENTATION
PAR MODBUS
doit être monté sur une surface, choisissez un emplacement de montage lisse,
par ex. un mur, un panneau, etc. (pour les dimensions entre les trous, voir Fig. 1
«Montage mural») et suivez ces étapes.
1.
Alimenter le module à l'aide d'un câble d'alimentation IEC 320 (source
d'alimentation ca 85—264 VAC / 50—60 Hz) (voir Fig. 2 «Câble d'alimentation »).
Fig. 2 Câble d'alimentation
230 VCA
58
2.
Utilisez un câble Ethernet standard pour connecter le module PDM et le régulateur
/ capteur à la prise RJ45. (Voir Fig. 3 «Câble d'ethernet»).
Fig. 3 Câble d'ethernet
230 VCA
3.
Si le contrôleur / capteur ne possède pas de prise RJ45, connectez les fils du
câble comme indiqué à la Fig. 4 «Câble de connexion» et effectuez le câblage
en utilisant les informations du paragraphe «Câblage et connexions» ci-dessus.
Fig. 4 Câble
1
8 mm
24 VDC
2
3
8 mm
A
4
5
8 mm
/B
6
7
8 mm
GND
8
www.sentera.eu
Retour à la Table des matières
Câble d'alimentation
Capteur d'ambiance
RJ45
Capteur de gaine
RJ45
1
2
3
4
5
6
7
8
6 - 7
