2.
Fixez la caméra à la plaque adaptatrice DR-RWM-AD en
insérant des vis B dans les trous 1 ou 2 (reportez-vous à
la figure Dimensions pour connaître l'emplacement des
trous).

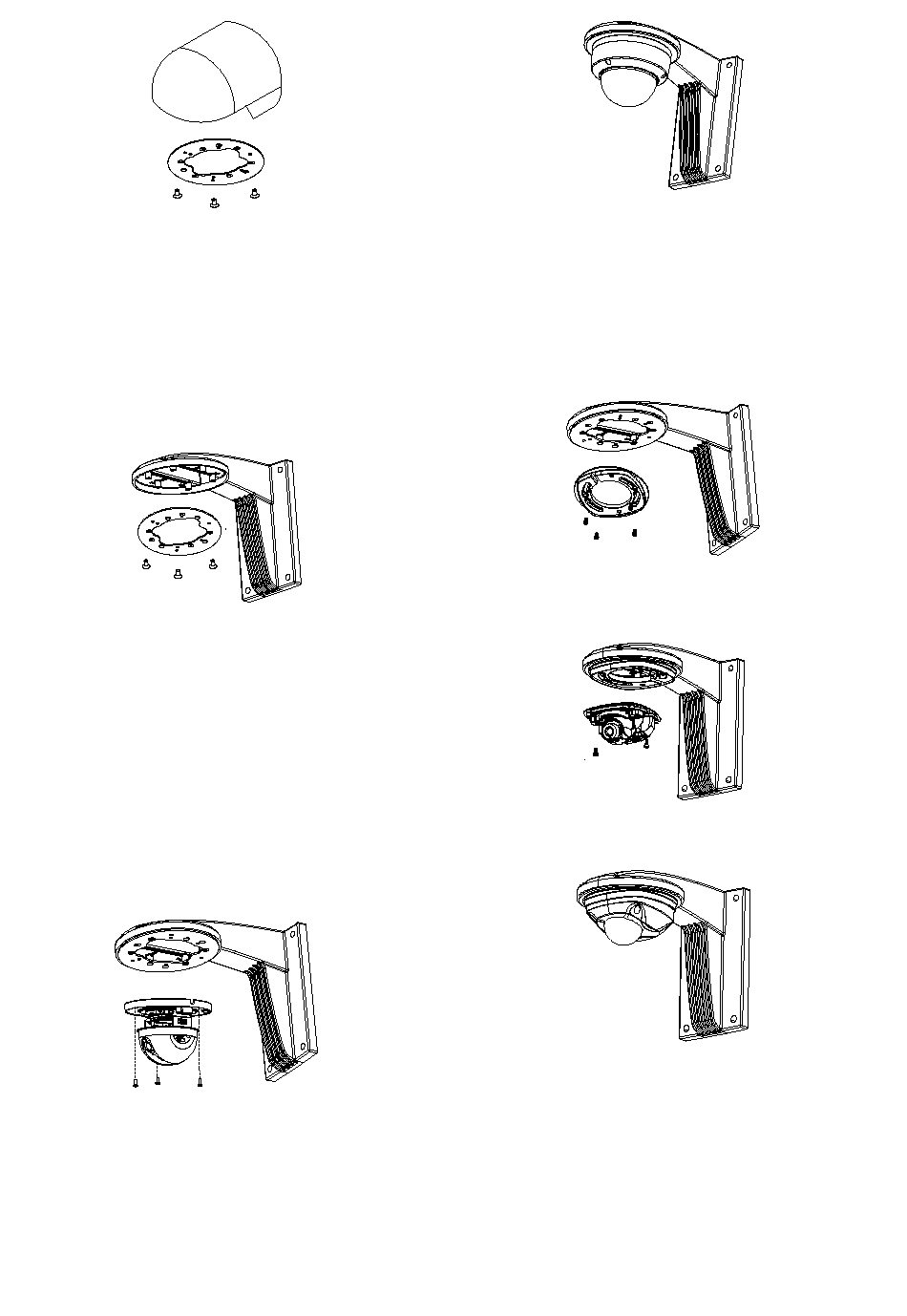

Pour fixer la plaque adaptatrice DR-RWM-AD à un support
mural TVD-M2-WM :
1.
Fixez la plaque adaptatrice DR-RWM-AD au support mural
TVD-M2-WM en insérant trois vis A dans les trous B
(reportez-vous à la figure Dimensions pour connaître
l'emplacement des trous).
2.
Fixez la caméra à la plaque adaptatrice DR-RWM-AD en
insérant des vis B dans les trous 1 ou 2 (reportez-vous à
la figure Dimensions pour connaître l'emplacement des
trous).
Pour fixer une caméra dôme à objectif fixe à une plaque
adaptatrice DR-RWM-AD
(l'image ci-dessous se rapporte au support mural TVD-M2-
WM ; les instructions sont identiques pour le support
mural DR-RWM) :
1.
Retirez la bulle, procédez aux connexions appropriées et
masquez les câbles. Fixez la caméra dôme à la plaque
adaptatrice en insérant trois vis B dans les trous 2
(reportez-vous à la figure Dimensions pour connaître
l'emplacement des trous).
2.
Positionnez l'objectif selon l'angle requis. Fixez de
nouveau la bulle à la caméra.
2 / 4
Pour fixer une caméra wedge à une plaque adaptatrice DR-
RWM-AD
(l'image ci-dessous se rapporte au support mural TVD-M2-
WM ; les instructions sont identiques pour le support
mural DR-RWM) :
1.
Fixez l'adaptateur pour caméra wedge (fourni avec cette
dernière) à la plaque adaptatrice DR-RWM-AD en insérant
quatre vis B dans les trous 1 (reportez-vous à la figure
Dimensions pour connaître l'emplacement des trous).
2.
Retirez la bulle, procédez aux connexions appropriées et
masquez les câbles. Fixez la caméra wedge à la plaque
adaptatrice à l'aide des 2 vis fournies avec la première.
3.
Positionnez l'objectif selon l'angle requis. Fixez de
nouveau la bulle à la caméra.
Installation à l'aide d'une base
Pour fixer une plaque adaptatrice DR-RWM-AD à une base
TVD-CB3 :
1.
Fixez la plaque adaptatrice DR-RWM-AD à la base TVD-
CB3 en insérant quatre vis A dans les trous B (reportez-
P/N 107289-FR • REV B • ISS 10FEB17
