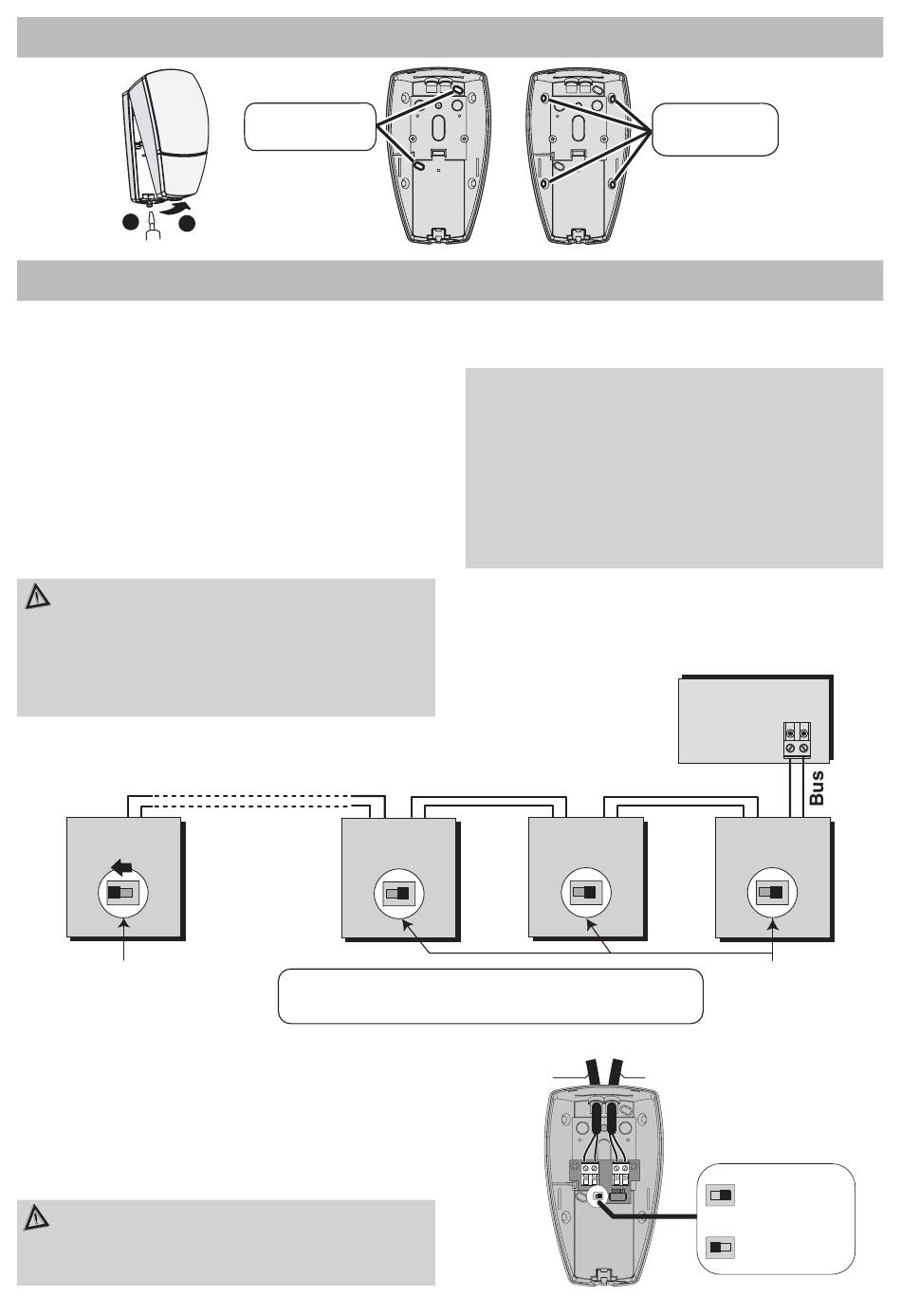

Fixation
1
2
Raccordement
Pour une nouvelle installation, la centrale Bus doit être débranchée, sans batterie et câble
Bus déconnecté.
- Fixez les produits à l'emplacement désiré.
- Câblez l'Entrée/Sortie du Bus des produits.
Afin de faciliter le câblage, chaque produit
possède deux connecteurs 2 points : un
pour l'entrée, l'autre pour la sortie du Bus.
Les produits doivent être connectés en
parallèle sur le Bus (polarité indifférente).
La résistance totale de la boucle doit
être inférieure à 10 W .
Longueur maximum de la boucle :
140 m avec du fil AWG 20
230 m avec du fil AWG 18
• Synoptique général du câblage Bus
produit "X"
"dernier produit"
sur le Bus
basculer le Switch
• Configuration du détecteur
L'emplacement du détecteur sur le Bus
définit la position du switch :
- à la première mise en service, le switch du
détecteur IRHB est en position standard.
Il est impératif de basculer le switch si
le IRHB est le dernier de votre
installation (position fin de ligne).
Fixation à plat
produit "X"
produit "X"
produit "X" : pouvant être tous les produits de
la gamme SAFETAL
Pour une installation déjà existante :
- passez la centrale en mode
"Maintenance",
- déconnectez le câble Bus de la centrale,
- câblez l'Entrée/Sortie des produits sur le
Bus,
- reconnectez le Bus sur la centrale.
produit "X"
Sortie
Bus
2
En angle
Centrale
produit "X"
Switch
position
standard
Entrée
Bus
position
standard
Fin de ligne
