www.pulsar.pl
Caractéristiques température de l'alimentation.
Paramètres méchaniques (tableau 3.)
Dimensions
Poids net / brut
Borniers
Tableau 4. Sécurité d'utilisation
Classe de protection PN-EN 60950-1:2007
Degré de protection PN-EN 60529: 2002 (U)
Résistance d'isolation électrique
- entre le réseau secteur 230VCA et le circuit des sorties de l'alimentation (I/P-O/P)
- entre le réseau secteur 230VCA et le circuit de protection de l'alimentation PE (I/P-FG)
- entre le circuit des sorties et le circuit de protection de l'alimentation PE (O/P-FG)
Résistance d'isolation:
- entre le circuit des entrées et sorties ou de protection
Tableau 5. Paramètres d'exploitation
Température de fonctionnement
Température de stockage
Humidité relative
Vibrations sinusoïdales pendant le fonctionnement:
Chocs lors du fonctionnement
Exposition directe aux rayons de soleil
Vibrations et chocs pendant le transport
2. Installation.
2.1. Critères requis.
Ce matériel est destiné à être raccordé au réseau 230VCA. Toute intervention sur l'alimentation doit être
réalisée par un personnel habilité et dûment formé aux consignes de sécurité en vigueur dans le pays. Le dispositif doit
être installé dans des locaux fermés, conformément à la IIème classe d'environnement, d'une humidité normale de l'air
(HR=90% max. sans condensation) et une température de -10°C à +40°C.
L'appareil est destiné au montage dans le boitier en métal (armoire, dispositif final). Afin de respecter les
exigences LVD et EMC il est nécessaire de se conformer aux règles suivantes de: alimentation, mise en boitier, blindage
– en fonction de l'application. Alimentation fournit la tension de
PSBOC30024100
L=275, W=115, H=78 [+/- 2mm]
1,40kg / 1,50kg
Alimentation, sorties techniques:
Sorties batteries BAT: 6,3F-2,5/40cm,
Sortie signalisation visuelle: fiche 3-pin 5 mm
5

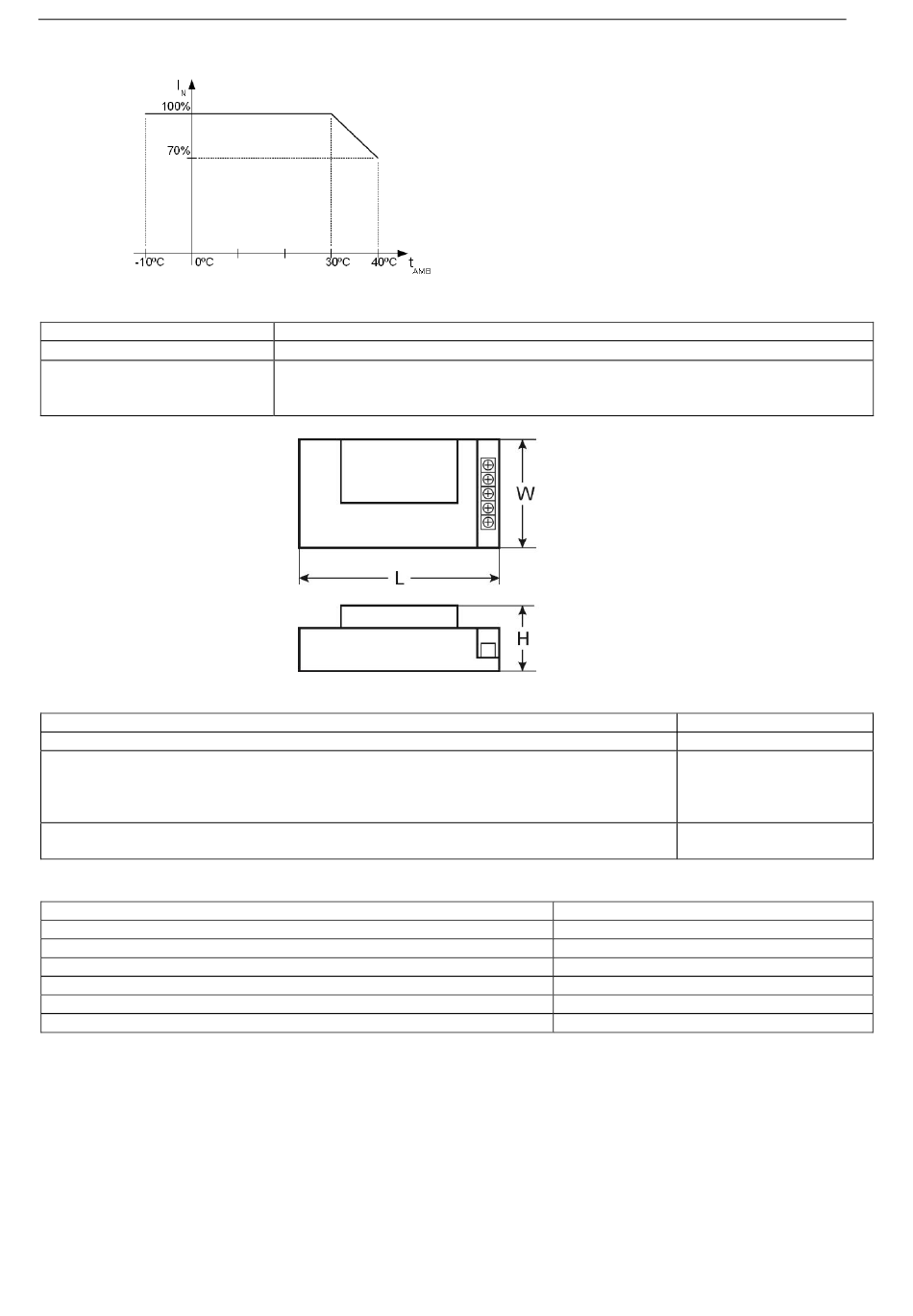

Le diagramme 1. Le courant de sortie
admissible en fonction de la température
ambiante.
Φ0,63÷2,5 I/O PCB: Φ0,41÷1,63
-10ºC...+40ºC
-20ºC...+60ºC
20%...90%, sans condensation
inacceptable
inacceptable
inacceptable
Selon PN-83/T-42106
U=27,6V DC et le courant:
I (premier)
IP20
3000 V/AC min.
1500 V/AC min.
500 V/AC min.
100 MΩ, 500V/DC
