Distance aux murs minimale

En cas de buse de fumées horizontale, vous devez tenir compte de
l'accessibilité des composant électriques dans la partie supérieure de la
chaudière au sol lors de la pose d'un coude directement sur l'adaptateur
de sortie d'échappement de fumées.
▶ Une fois le coude des fumées mis en place, vérifier que le couvercle
supérieur de l'appareil se retire facilement ( § 7.2, page 19).
▶ Laisser un espace libre de 100 mm minimum directement au-dessus
du coude de la chaudière au sol.
2 3
1
S
5,2 %
(52 mm/1 m)

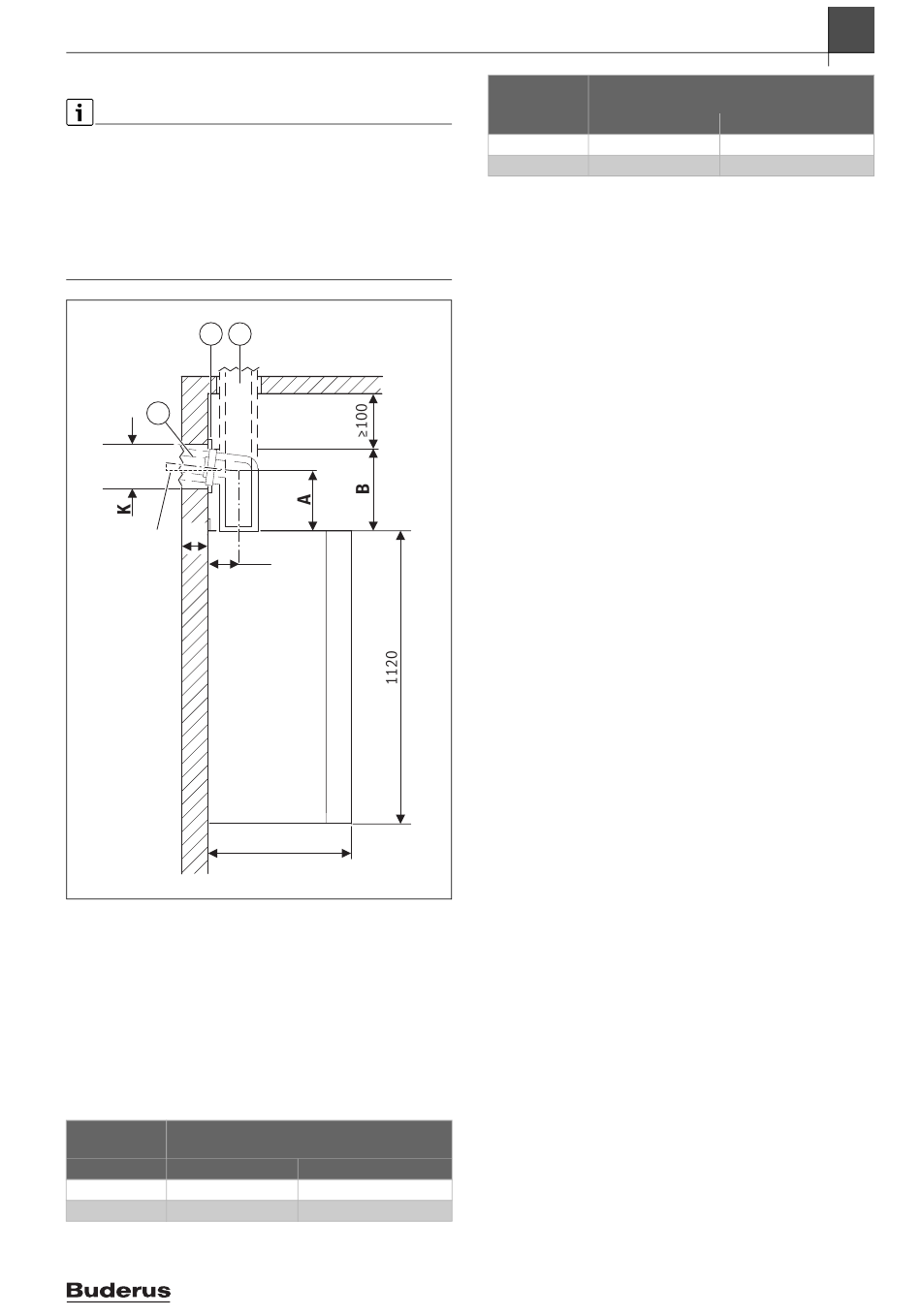

Fig. 4 Vue latérale [mm]
[1] Sortie d'échappement de fumées horizontale
[2] Anneau de recouvrement
[3] Sortie d'échappement de fumées verticale
A Distance de la partie supérieure de la chaudière au sol - perçage
difficile
B Distance de la partie supérieure de la chaudière au sol - perçage
partie supérieure
C Profondeur de la chaudière au sol : 365
K Diamètre du trou de perçage
S Epaisseur de paroi
Epaisseur de K [mm] pour Ø de la sortie d'échappement de
paroi S fumées [mm]
Ø 110/160
15 - 24 cm 190
24 - 33 cm 195
Logamax plus – 6721835236 (2022/07)
136
C
0010040879-001
Ø 110
140
145
Informations sur le produit
Epaisseur de K [mm] pour Ø de la sortie d'échappement de
paroi S fumées [mm]
Ø 110/160
33 - 42 cm 200
42 - 50 cm 205
Tab. 3 Diamètre du trou de perçage K
2
Ø 110
150
155
9
