2. Description de l'interface

2.1 Présentation de l'interface

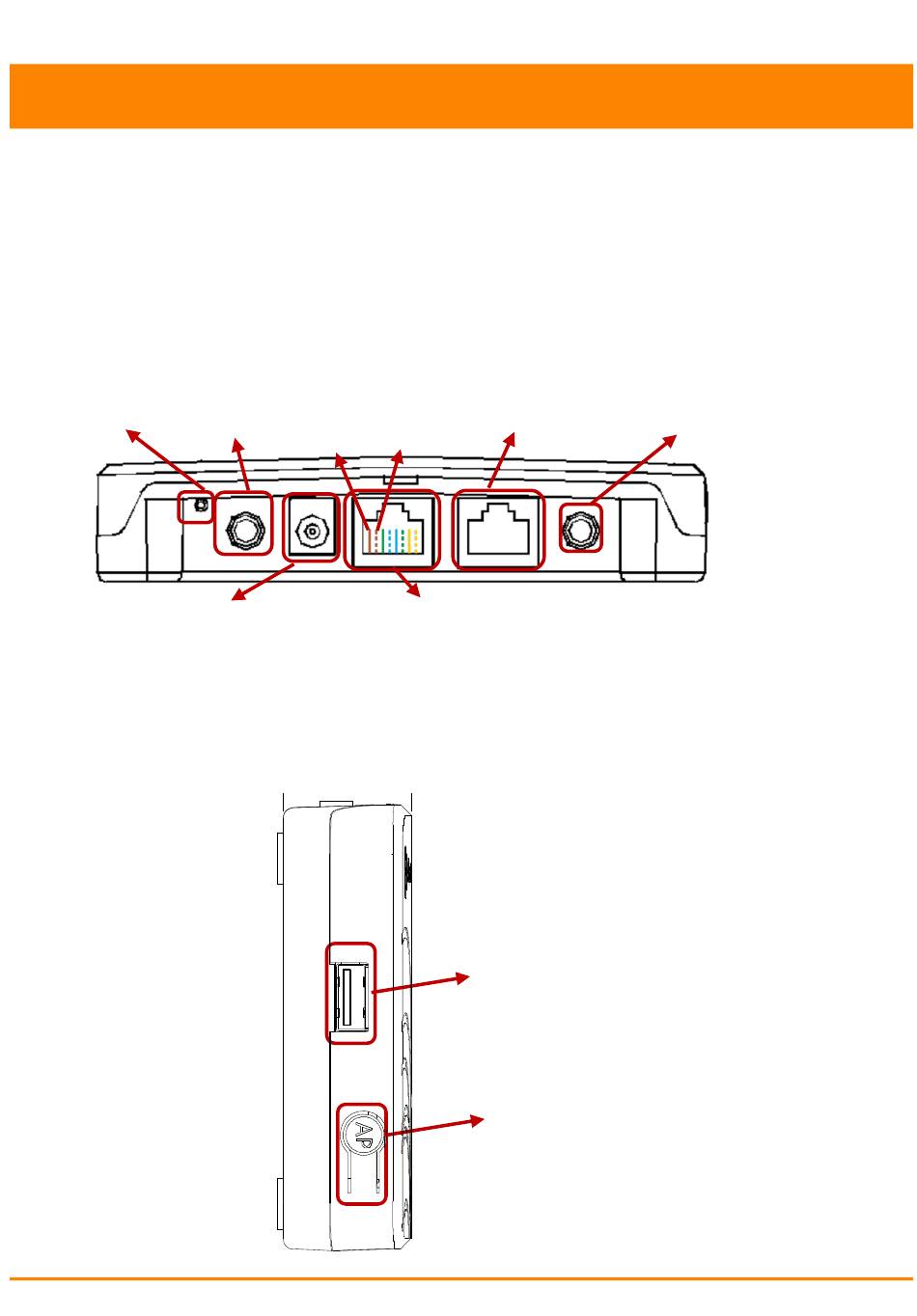

L'interface de l'ECU-R (schéma 2) est constituée des éléments suivants (de gauche à
droite) :
Bouton reset
l
Connecteur d'antenne Wifi (communication WLAN entre ECU et routeur)
l
Port de connexion d'alimentation
l
Signal RJ45 (uniquement pour l'Australie)
l
Port réseau Ethernet RJ45 (Communication LAN entre ECU et routeur)
l
Connecteur d'antenne Zigbee (communication entre ECU et micro-onduleurs)
l
Reset Antenne (WIFI)
Port de connexion d'alimentation
Sur les côtés, de haut en bas, se trouvent les éléments suivants :
Port USB : pour réserve.
l
Bouton AP : au cas où il serait nécessaire d'activer le hotspot ECU-R (voir plus loin dans le
document)
RS485-B RS485-A
Signal RJ45 (uniquement pour l'Australie)
Manuel d'installation passerelle de communication ECU-R / ECU-B
Port réseau Ethernet RJ45
USB
Bouton AP
Antenne (ZigBee)
Schéma 2
Schéma 3
