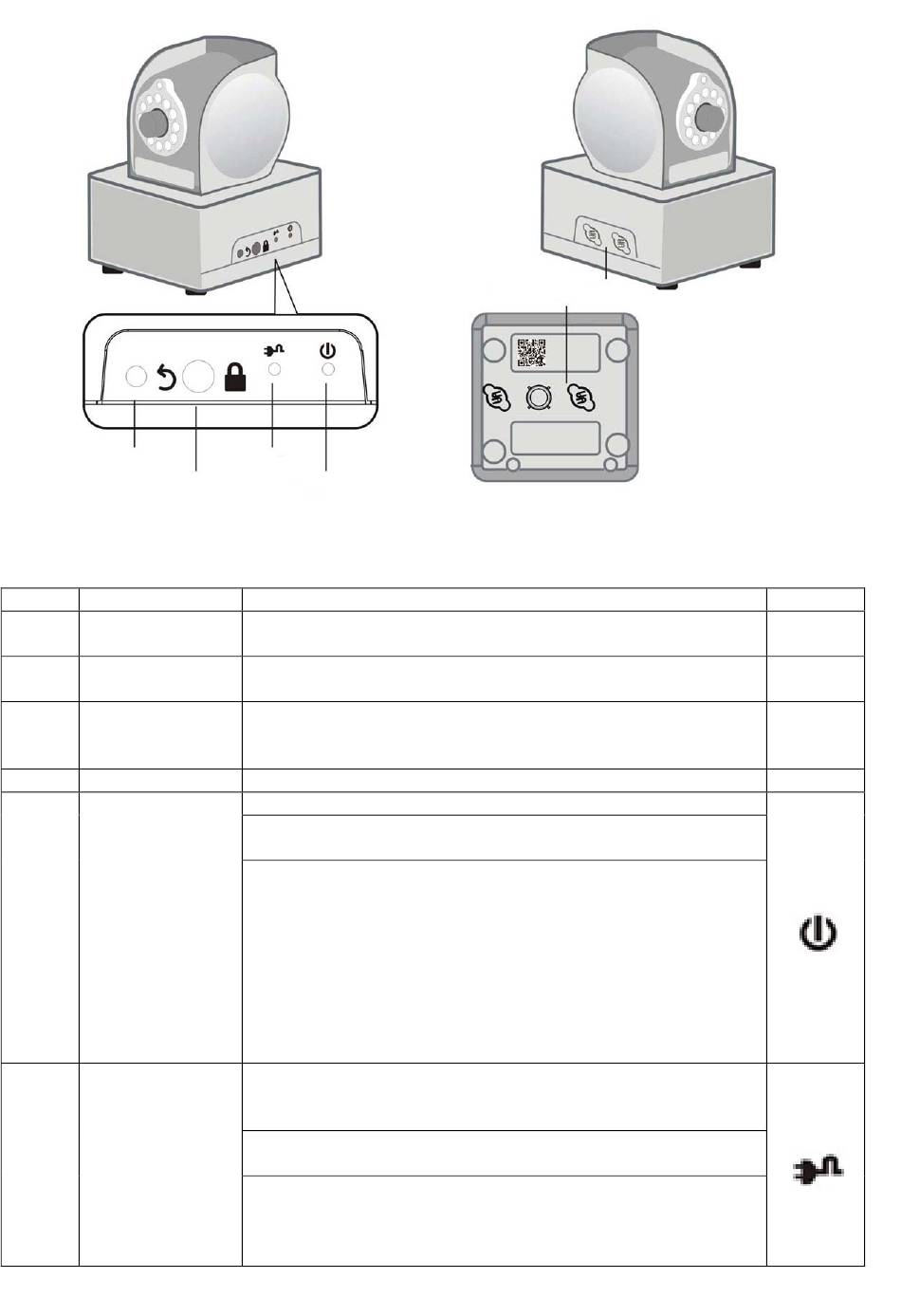

Bouton RESET [H]
Bouton
GROUP [G]
Position Nom
Support de la
A
caméra
Caméra
B
Lentille et bague
C
de réglage
D
LEDs IR
E
LED POWER
F
LED CPL
6
LED CPL [F]
LED
POWER [E]
Description
Peut se régler horizontalement vers la gauche (max 135°) ou vers
la droite (max 135°)
Peut se régler verticalement, de 0° (caméra à l'horizontale) à 75°
(caméra presque à la verticale)
Lentille de la caméra, avec traitement anti-reflets et angle de
vision de 78°. Utilisez la bague de réglage pour effectuer la mise
au point manuellement.
Ces LEDs permettent la vision de nuit lorsqu'elles sont activées.
LED éteinte : la caméra n'est pas alimentée.
LED allumée en permanence : la caméra est sous tension et il n'y
a pas d'opération d'appairage CPL en cours.
Clignotement (0,5s allumée / 0,5s éteinte)
Signifie qu'une opération d'appairage CPL est en cours. Veuillez
patienter. Le clignotement s'interrompt :
•
Au bout de deux minutes, si la procédure d'appairage
échoue.
Avant deux minutes, si la procédure d'appairage réussit.
•
Avant deux minutes, si la procédure d'appairage est
•
interrompue par l'utilisateur (appui de 1 à 3 secondes sur le
bouton GROUP).
LED éteinte : Appareil unique : la caméra est seule sur le réseau
CPL ou bien les autres appareils CPL du même réseau sont
inaccessibles (trop loin).
LED allumée en continu : la caméra est connectée à un réseau
CPL mais il n'y a aucun trafic CPL.
Clignotement : la caméra est connectée à un réseau CPL et il y a
du trafic CPL. La vitesse de clignotement donne une indication de
la qualité de la transmission CPL :
•
Rapide (0,06s allumée / 0,06s éteinte) :
Trous de fixation
Symbole
