8.10
DIP switch
ATTENTION : tension électrique
Assurez-vous que l'appareil est hors tension avant
d'ouvrir la vis de fermeture.
Sélectionner le mode de fonctionnement unique-
ment en l'absence de tension. La commutation
n'est effective qu'après une nouvelle mise sous
tension.
IMPORTANT : décharge électrostatique
Une décharge électrostatique peut endommager,
voire détruire des composants.
–
Lors de la manipulation de l'appareil, il est im-
pératif de respecter les mesures de sécurité
nécessaires en matière de décharges élec-
trostatiques (ESD), conformément à
EN 61340-5-1 et CEI 61340-5-1.
–
Les DIP switchs sont tous en position « OFF » à la livrai-
son.
–
Sur le NEARFI P..., les DIP switchs n'ont aucune fonc-
tion.
•
Vérifiez que l'appareil n'est pas sous tension.
•
Veiller à ce que l'environnement soit toujours propre
afin qu'aucun corps étranger ne puisse pénétrer dans
l'appareil.
•
Ouvrir la vis de fermeture M16 avec un tournevis plat.
•
Réglez le mode de fonctionnement au moyen des DIP
switchs (voir le tableau).
Serrer la vis de fermeture à 1 Nm avec un tournevis plat.
•

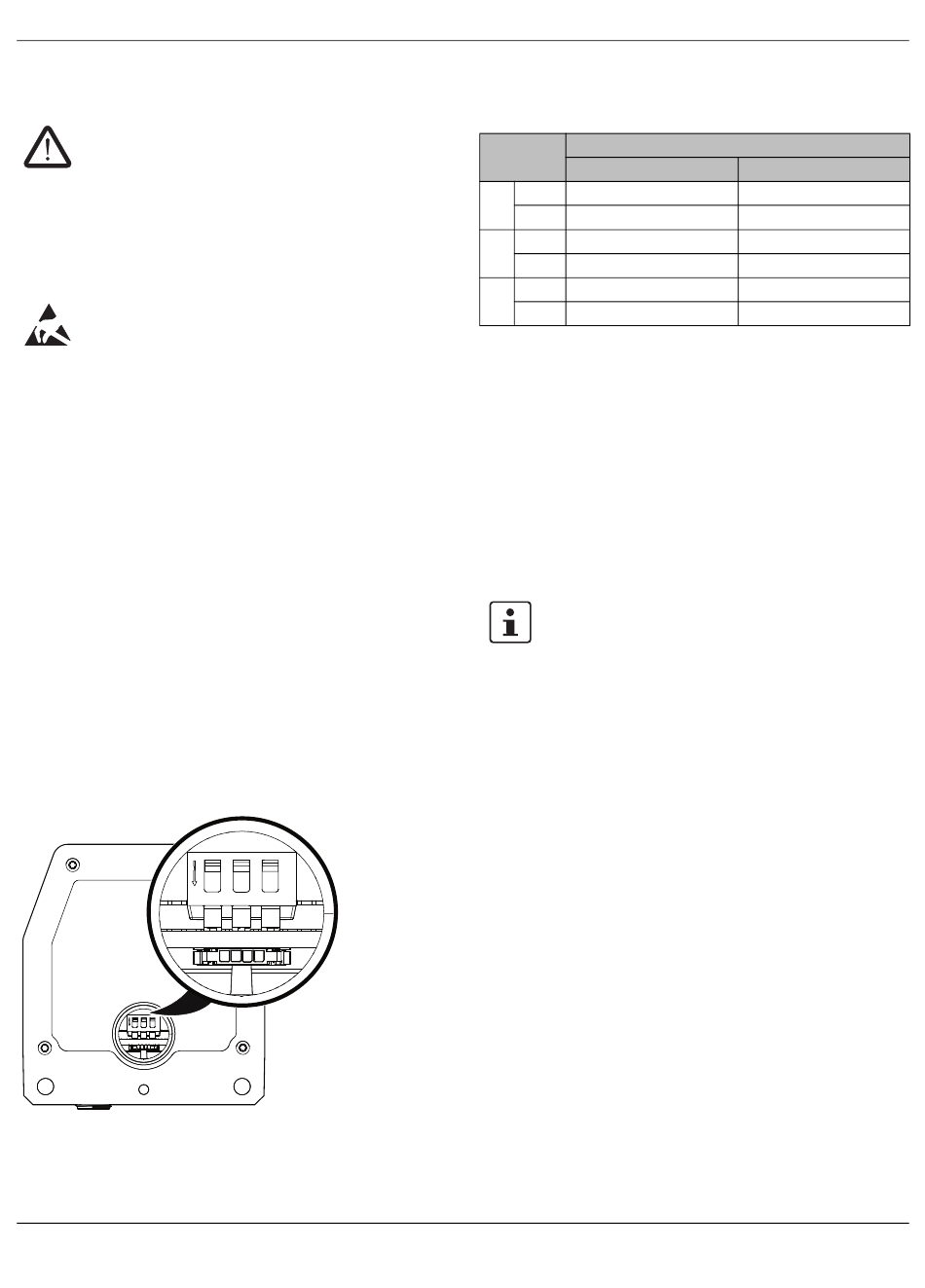

Fig. 7
DIP switch
ON
ON
1
2
3
109708_fr_01
1
2
3
DIP
NEARFI PD..., NEARFI D...
Base
1
ON
n. c.
OFF
n.c.
2
ON
ETH Full Duplex
OFF
ETH Autoneg
3
ON
n. c.
OFF
n. c.
ETH Full Duplex
Configuration fixe de l'interface Ethernet X2 :
–
100 Mbit/s, duplex intégral
–
Pas d'autonégociation
–
Pas de croisement automatique (Autocrossing)
–
MDI-X
Les lignes RX et TX dans le port Ethernet sont interver-
ties. Vous pouvez utiliser un câble de jonction standard
avec connexion 1-1 ou connexion droite.
La désactivation de la détection crossover modifie
le schéma des pôles du raccordement réseau sur
le coupleur à distance.
•
Sélectionnez le câble de raccordement en fonction de
l'appareil raccordé :
–
Câble crossover en cas d'affectation identique des
ports
–
Câble de jonction en cas d'affectation différente
des ports
ETH Autoneg
Paramètres de l'interface Ethernet X2 :
–
Auto-négociation, 100 Mbit/s, semi-duplex ou duplex
intégral
–
Autocrossing (Crossover RX/TX)
NEARFI...
Remote
n. c.
n.c.
ETH Full Duplex
ETH Autoneg
n. c.
n. c.
PHOENIX CONTACT
19 / 32
