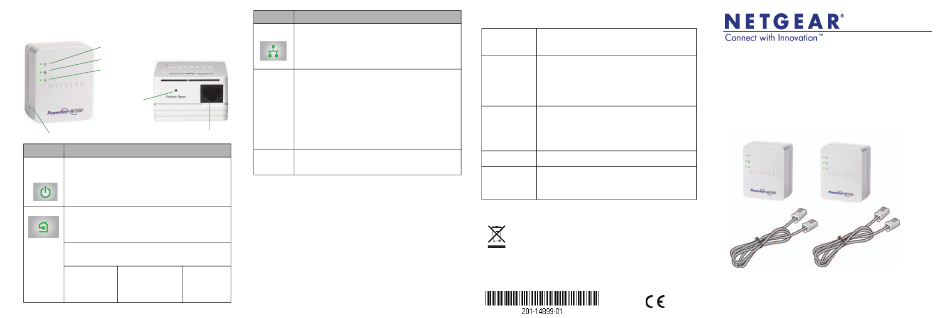

NETGEAR XAVB5201 Guide D'installation

Description des voyants et
des boutons
voyant d'alimentation
Voyant CPL
Voyant Ethernet
Réinitialisation
des paramètres
Bouton de sécurité
Port Ethernet
Élément Description
• Vert continu. L'appareil est sous tension.
voyant
• Orange continu. L'adaptateur est en mode économie
d'alimen-
tation d'énergie.
• Vert. L'adaptateur est en train d'envoyer ou de
recevoir des données.
• Éteint. L'appareil est hors tension.
Voyant CPL • Continu. L'adaptateur est connecté à un réseau CPL
(courants porteurs en ligne).
• Éteint. L'adaptateur n'a pas trouvé d'autres
périphériques CPL compatibles utilisant la même clé
de chiffrement.
La fonction Pick A Plug (Sélection de prise) vous permet
de choisir la prise électrique offrant le meilleur débit de
connexion, tel qu'indiqué par la couleur du voyant :
Vert : Débit de Orange : Débit de Rouge : Débit
connexion > connexion > 50 et de connexion
80 Mbit/s < 80 Mbit/s < 50 Mbit/s
(excellente (très bonne (bonne
connexion) connexion) connexion)
Élément Description
• Continu. Le port Ethernet est connecté.
Voyant
• Éteint. Aucune connexion Ethernet disponible.
Ethernet
Bouton de Après avoir branché votre nouvel adaptateur AV,
appuyez sur le bouton de sécurité pendant 2 secondes,
sécurité
puis appuyez pendant 2 secondes sur le bouton de
sécurité d'un autre adaptateur AV de votre réseau actuel.
Vous devez appuyer sur les deux boutons dans un délai
de 2 minutes.
Remarque : Le bouton de sécurité ne fonctionne pas
en mode économie d'énergie (voir « Le voyant
d'alimentation est orange » dans le tableau « Conseils
de dépannage » ci-dessous).
Le cas échéant, appuyez sur le bouton de réinitialisa-
Bouton de
tion pendant 1 seconde pour rétablir les paramètres
réinitialisa-
tion par défaut de l'adaptateur CPL.
Avertissement : Avant d'appuyer sur le bouton de sécurité,
attendez que l'installation de l'adaptateur CPL soit terminée et
que les adaptateurs communiquent entre eux (voyant CPL
clignotant). En appuyant trop tôt sur ce bouton, vous risquez de
désactiver temporairement la communication CPL. Le cas
échéant, appuyez sur le bouton de réinitialisation pour rétablir
les paramètres par défaut de l'adaptateur CPL.
Conseils de dépannage
Le voyant Assurez-vous que la prise électrique est bien sous tension
d'alimentation est et que les périphériques CPL ne sont pas branchés à une
éteint rallonge électrique, un bloc multiprise ou un dispositif de
protection contre les surtensions.
Le voyant Le mode économie d'énergie est activé lorsque le voyant
d'alimentation est Ethernet est éteint. Il est également activé lorsque :
orange • le câble Ethernet est débranché;
• le périphérique connecté au moyen du câble Ethernet est
éteint;
• l'adaptateur est inactif pendant 10 minutes.
Le retour au mode normal s'effectue dans un délai de
2 secondes, après la mise à jour du lien Ethernet.
Le voyant CPL • Si vous avez configuré la sécurité du réseau, assurez-
est éteint vous que tous les périphériques CPL utilisent la même
clé de chiffrement. Consultez le Manuel de l'utilisateur
pour en savoir plus.
• Appuyez sur le bouton de réinitialisation pendant
1 seconde pour rétablir les paramètres par défaut de
l'adaptateur CPL.
Le voyant CPL est Rapprochez le périphérique CPL.
orange ou rouge
Le voyant • Assurez-vous que les câbles Ethernet sont branchés aux
Ethernet est périphériques et fonctionnent correctement.
éteint • Appuyez sur le bouton de réinitialisation pendant
1 seconde pour rétablir les paramètres par défaut de
l'adaptateur CPL.
Pour utilisation à l'intérieur seulement, dans tous les pays de l'Union
européenne et en Suisse
Ce symbole a été apposé conformément à la directive européenne 2002/96
sur la mise au rebut des équipements électriques et électroniques (directive
WEEE - Waste Electrical and Electronic Equipment). En cas de mise au rebut
de ce produit dans un État membre de l'Union européenne, il doit être traité et
recyclé conformément à cette directive.
NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques de commerce
ou des marques déposées de NETGEAR, Inc. aux États-Unis et dans d'autres pays. Ces
informations sont susceptibles d'être modifiées sans préavis. Les autres marques ou noms
de produits sont des marques de commerce ou des marques déposées de leurs détenteurs
respectifs. © NETGEAR, Inc., 2012. Tous droits réservés.
Ensemble de 2 adaptateurs
CPL 500 Mbit/s XAVB5201
Contenu de la boîte
Câbles Ethernet
Dans certaines
régions, un CD
est inclus avec
Mai 2012
votre produit.
Guide d'installation
Adaptateurs
CPL 500 Mbit/s
