Sommaire des Matières pour A&M DDH 32 RP

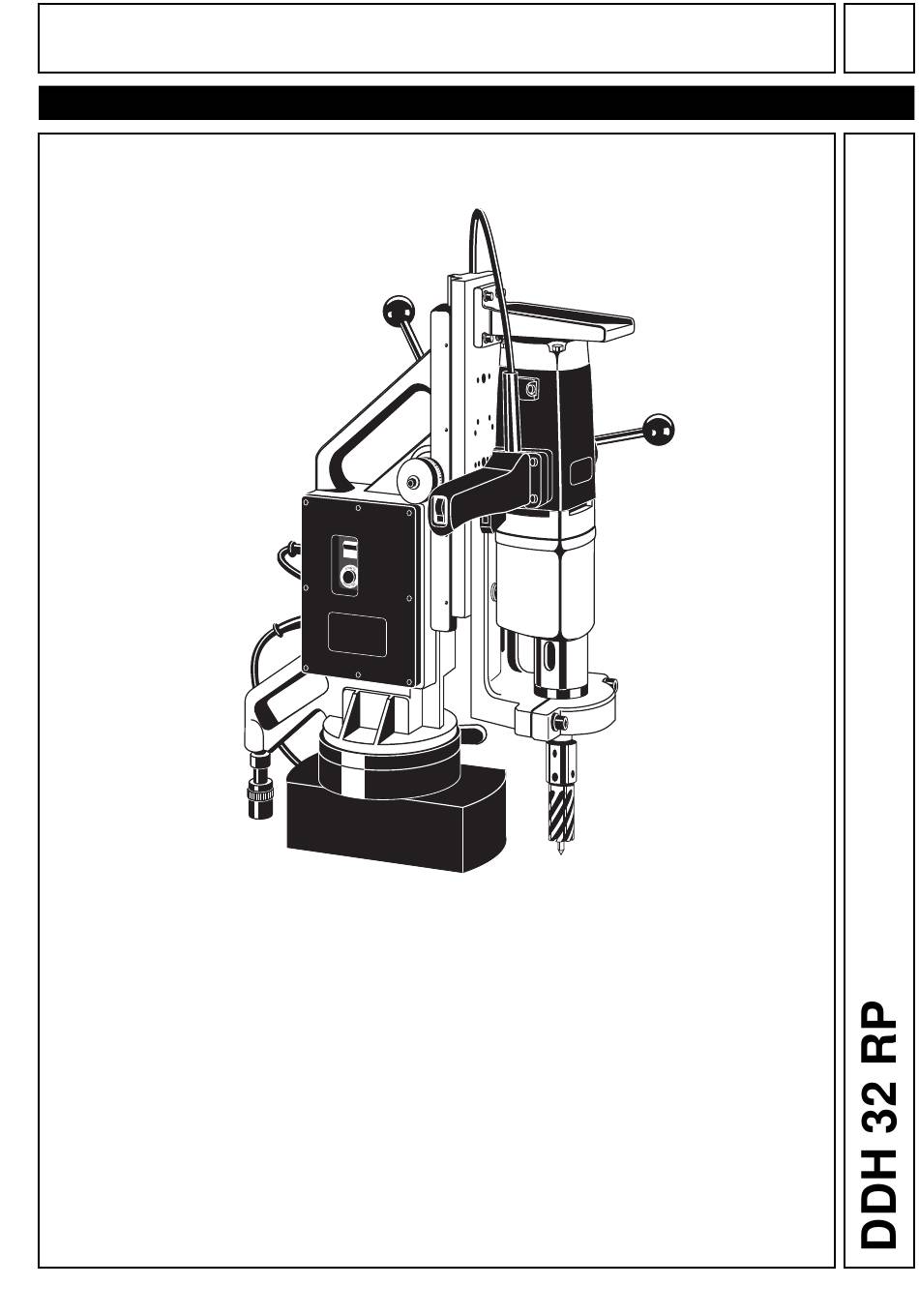

- Page 1 A & M Instructions de réparation No.707.01/98 DDH 32 RP Electric Tools GmbH GE TE ST 4939 5277 03 (12/04)
-
Page 2: Démontage
A & M Instructions de réparation No.707.01/98 PAGE DDH 32 RP Electric Tools GmbH Outils spéciaux Outils standards nécessaires Attention! Avant de commencer les travaux d’entretien, effectuer un examen préliminaire avec un test à haute tension selon les règles de VDE (voir Chapitre «Instructions de contrôle électrique et mécanique»). - Page 3 A & M Instructions de réparation No.707.01/98 PAGE DDH 32 RP Electric Tools GmbH Démontage du Dévisser les deux vis (C) et enlever le pied à aimant support de fiche (D) avec la prise de cou- rant (E). Débrancher la prise de courant (E).
-
Page 4: Entretien
A & M Instructions de réparation No.707.01/98 PAGE DDH 32 RP Electric Tools GmbH Démontage de Desserrer la vis à six pans creux (D) et en- la crémaillère lever le support (C). Desserrer les vis à six pans creux (7), (9) ainsi que (A) et enlever le support (B) ainsi que le support (8). -
Page 5: Schéma Électrique
A & M Instructions de réparation No.707.01/98 PAGE DDH 32 RP Electric Tools GmbH Legénde: Enduire avec en tout 10 g de graisse Alvania R2 Schéma électrique: DDH 32 RP Seulement version mise à terre Perceuse Aimant Aimant 24 V... -
Page 6: Montage
A & M Instructions de réparation No.707.01/98 PAGE DDH 32 RP Electric Tools GmbH Montage Montage de la Monter la bande de pression (3) dans la crémaillère barre de guidage (4). Monter la barre de guidage (4) munie de la... - Page 7 A & M Instructions de réparation No.707.01/98 PAGE DDH 32 RP Electric Tools GmbH Montage du pied Visser l’écrou (A) et le boulon (9). à aimant Monter l’excentrique (K) et le boulon (8). Monter le manche (M) sur l’excentri- que (K) et bloquer avec la tige de serra- ge (L).
- Page 8 A & M Instructions de réparation No.707.01/98 PAGE DDH 32 RP Electric Tools GmbH Montage de Monter la tige de serrage (6) dans l’arbre l’arbre du du mouvement d’avance (5). mouvement Monter le moyeu de l’arbre du mouvement d’avance d’avance (8) sur l’arbre du mouvement d’avance (5) et visser la tige de...
