1.
Coff ret électrique.
2.
Interface utilisateur.
3.
Circulateur.
4.
Échangeur condenseur.
5.
Électrode d'allumage et d'ionisation.
6.
Ventilateur / Mélangeur.
7.
Vanne gaz.
8.
Capteur de pression.
9.
Siphon (évacuation des condensats).
10. Purgeur manuel.
11. Soupape de sécurité (Chauff age).
12. Purgeur automatique.
13. Vase d'expansion.
14. Prise pour analyse de l'air comburant.
15. Prise pour analyse des fumées.
16. Silencieux
17. Moteur (vanne directionnelle)
18. Bipasse
19. Vase d'expension sanitaire (selon modèle ou option)
20. Ballon à serpentin
21. Mitigeur
22. Soupape de sécurité (sanitaire)
23. Robinet de vidange ballon

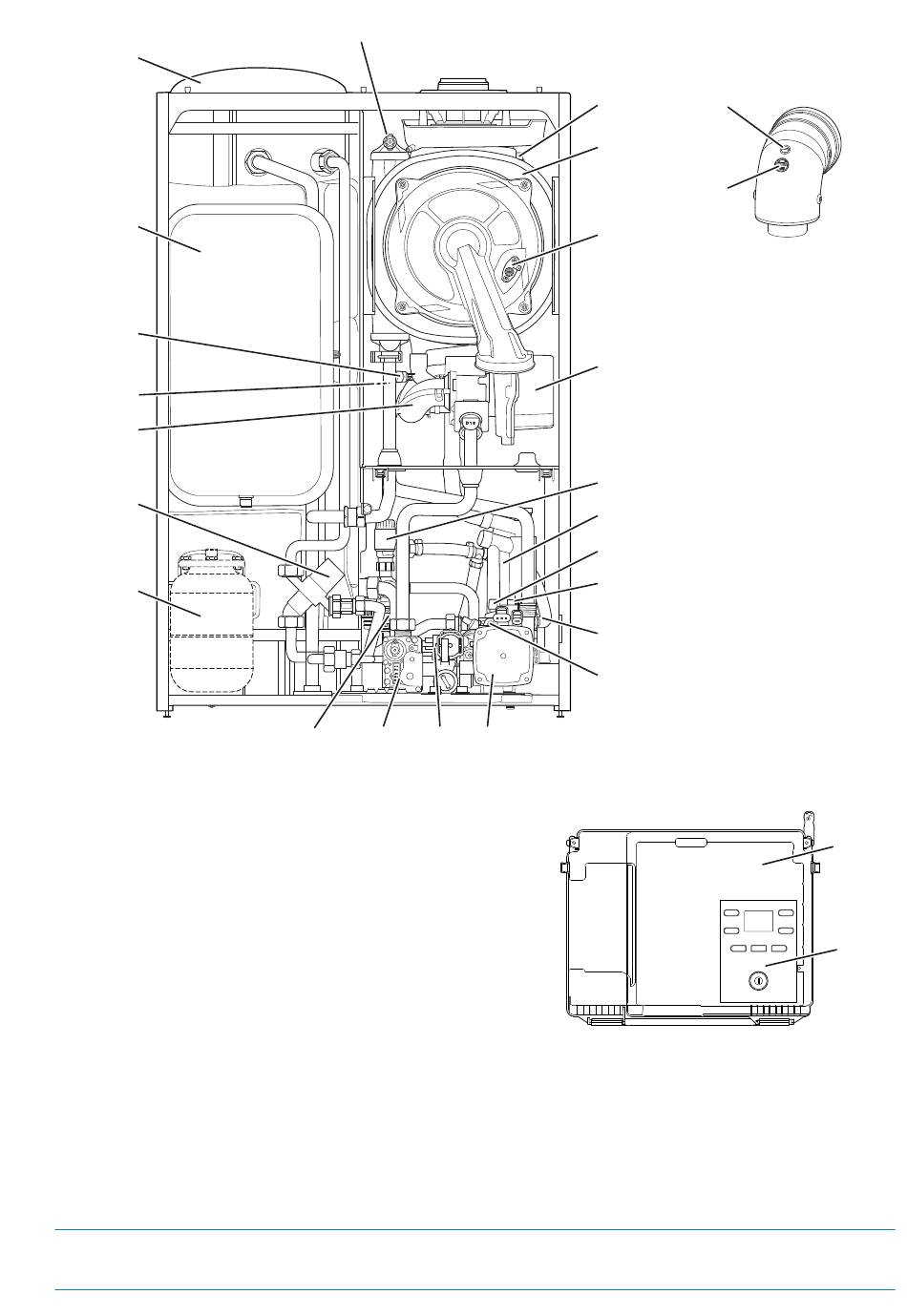

fi g. 3 - Organes - Chauff age seul
Naia 2 Duo 25/35 / INSTALLATION / 1912 - FR
10
D 1 8
23
7
17
24
4
5
6
22
9
12
8
11
18
3
Sondes de température :
24. Sonde de sécurité thermique échangeur.
25. Sonde de départ Échangeur.
26. Sonde de retour Échangeur.
Valeur ohmique des sondes : voir
14
15
1
2
fi g. 34, page 53
