C.1 Rappel du principe de montage 4 fils

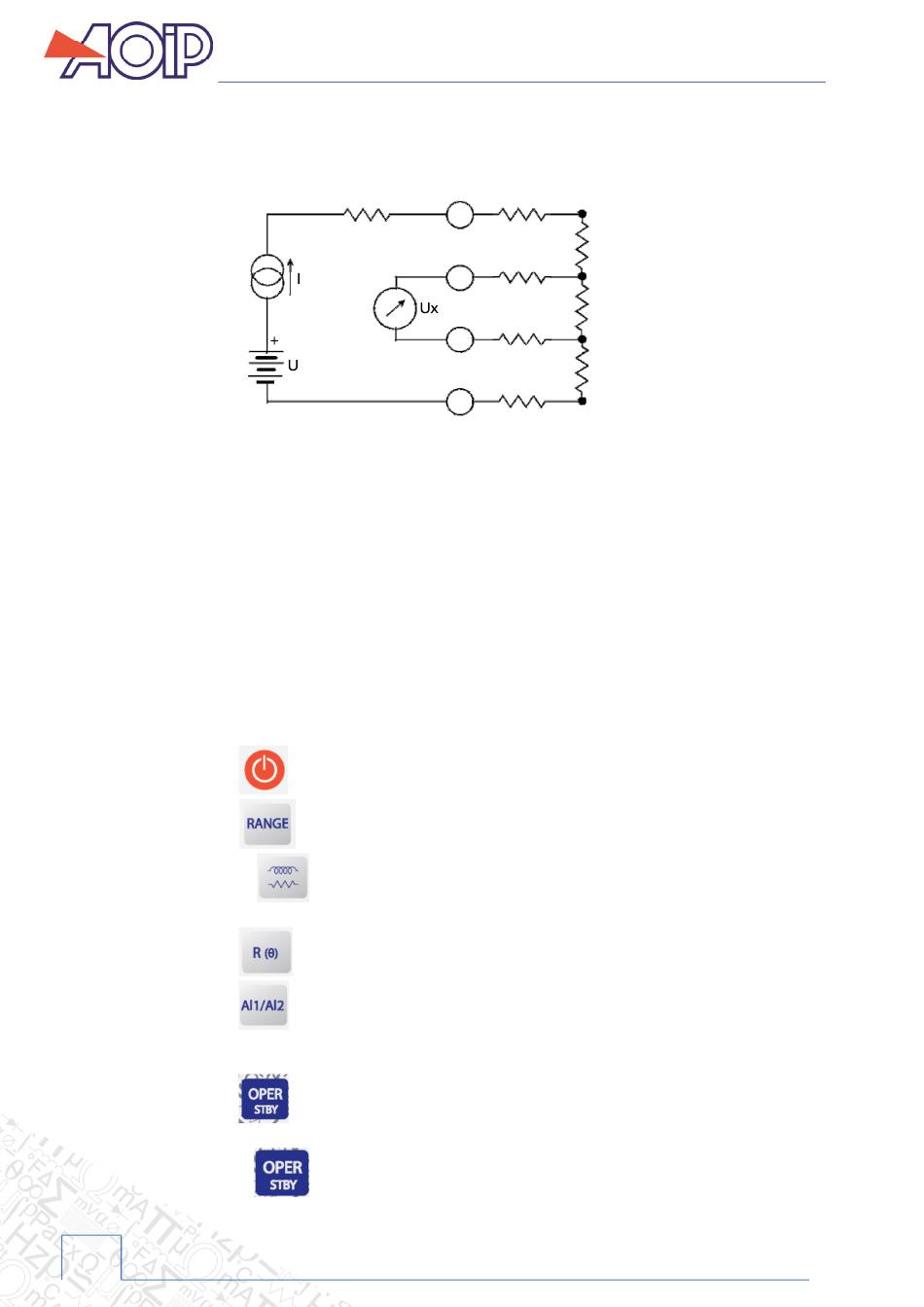

Le principe de ce montage est rappelé à l'aide du schéma ci-contre.
Ri = Résistance interne de l'appareil
Rf = Résistance des fils de mesure
Rc = Résistance de contact
Rx = Résistance à mesurer
A partir d'une source de tension continue U, un générateur fournit un courant de valeur I.
Un voltmètre mesure la chute de tension Ux aux bornes de la résistance Rx à mesurer et affiche Rx = Ux / I.
Le résultat est indépendant des autres résistances rencontrées dans la boucle de courant (Ri, Rf, Rc), tant
que la chute de tension totale qu'elles provoquent avec Rx reste inférieure à la tension que peut fournir la
source U (5 V ≤ U ≤ 6 V).
Résistance de fils maximum admissible Rf ≈ (U-Ux) / I
C.2 Exécuter une mesure
1. Appuyer sur la touche
2. Appuyer sur la touche
3. Appuyer sur la touche
déclenchement automatique.
4. Appuyer sur la touche
5. Appuyer sur la touche
6. Raccorder les cordons de mesures aux connecteurs et les brancher à la résistance.
7. Appuyer sur la touche
8. L'appareil affiche la mesure, sinon un message d'erreur apparaît.
9. Appuyer sur la touche
aselfique).
12 / 51
NTA47262-000A7
R
pour mettre en marche l'appareil.
pour choisir le calibre.
pour choisir le mode de mesure : selfique, aselfique ou aselfique en
pour mettre en service la compensation de température.
pour mettre en service les alarmes.
pour lancer la mesure.
pour arrêter la mesure. (Coupure automatique de la mesure en mode
R
Rc
R
Rx
R
Rc
R
