Branchement Électrique; Câblage De L'idoit - Regul' Electronique iDOit Guide D'installation

Branchement

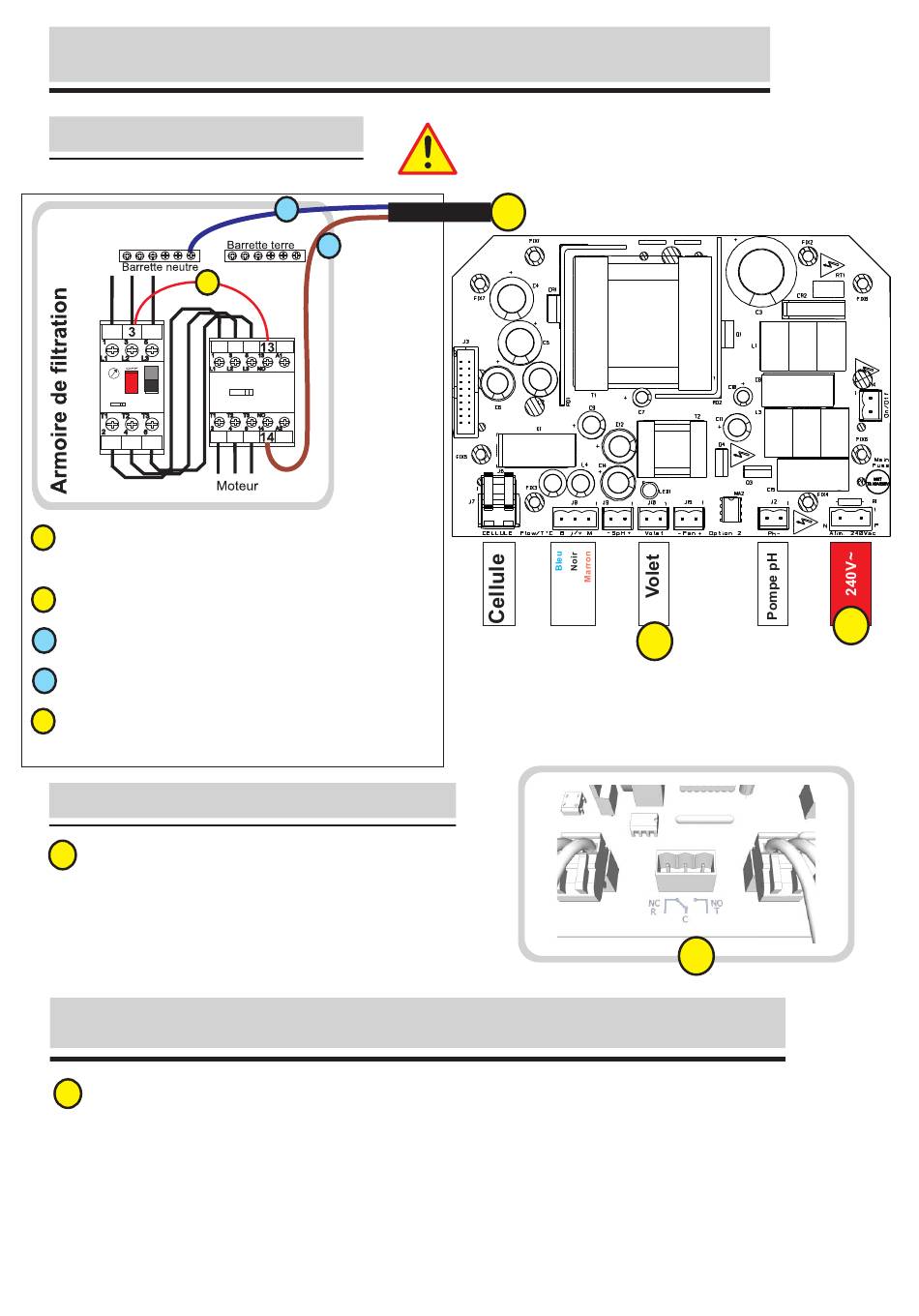

Câblage de l'iDOit
1
1 - 1
Ajouter un fil entre l'entrée du disjoncteur et
l'entrée du contacteur contact auxiliaire
2
Brancher le câble d'alimentation fourni entre
l'appareil et l'armoire de filtration.
a
La phase, fil marron, sur la borne 14 du
contacteur.
b Le neutre, fil bleu, sur la barrette neutre.
Brancher le câble dans l'appareil sur le bornier
3
d'alimentation.
Fonction volet roulant
4 Raccorder le contact « normalement
ouvert » (NO) du coffret du volet roulant au
contact Volet de l'iDOit.
Régler le niveau de production sous volet en
fonction de la durée de sa fermeture.
Option Phredo SPE
4
Même opération pour raccorder le Phredo (contact RC au contact Volet de
l'iDOit).
Le Phredo SPE pilote l'iDoit afin d'arrêter la production de chlore lorsque la
consigne de redox est atteinte pour limité le traitement sous volet.
électrique
Risque de choc électrique
b
a
régulation ORP pour le pilotage de l'électrolyseur.
Avant d'intervenir sur l'appareil,couper le
disjoncteur .
2
Flow
T°c
Coffret du volet roulant
Régul' Electronique
4
4
3
