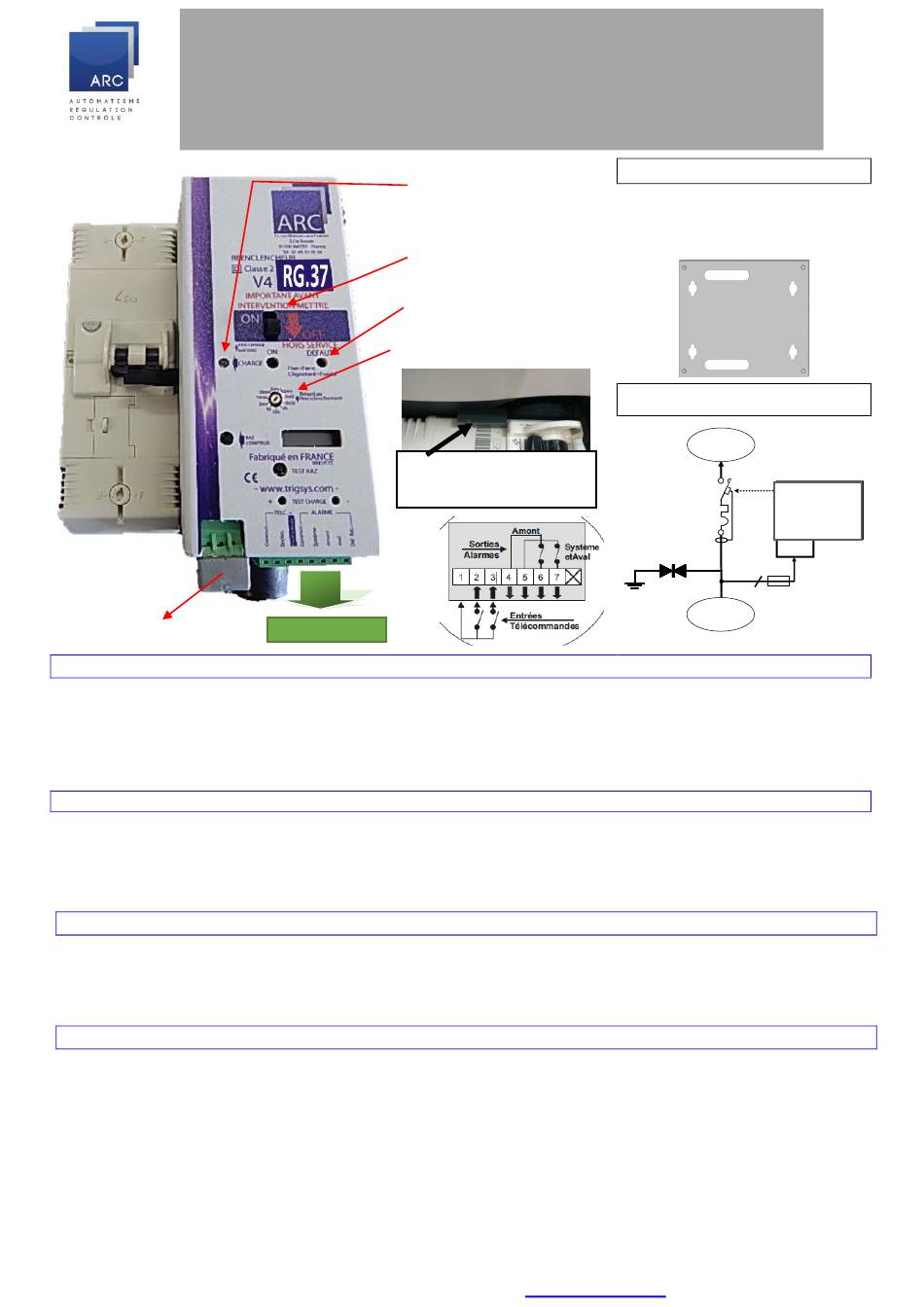

ARC RG37ECO Notice D'installation

Cordon 230Vac
service
Voyants / Boutons Poussoirs

CHARGE : Allumée si la charge des condos est entre 13Vdc et 14,80Vdc

DEFAUT : fixe = blocage sur défaut permanent ou défaut batterie (voyant « charge » allumé)
: clignotant = les 5 tentatives autorisées sur défauts fugitifs ont été effectués; Système bloqué

TEST RAZ : Remet à zéro le système. Si nécessaire, provoque un enclenchement après 2 secondes

RAZ COMPT : Remet à zéro le compteur du nombre de réenclenchement si cette option est présente - OPTION
Mise En Service

Procéder au montage mécanique et au Branchement Electrique (voir paragraphes)

Mettre l'interrupteur sur la position "EN SERVICE"
Sorties Alarmes
Les sorties alarmes sont dites à "Sécurité Positive" c'est à dire par ouverture du contact. Les alarmes sont activées dans les cas suivants :
5-7 : Système/aval = Nombre de réenclenchements autorisés atteint, Système Hors Service, Ouverture du disjoncteur Télécommande
de Verrouillage active lors d'une tentative de réenclenchement
4-6 : Amont = Disjoncteur enclenché, pas de secteur aval = absence EDF
Entrées Télécommandes
1-2 : Enclenchement
1-3 Verrouillage
A.R.C. 15 rue Buisson aux Fraises – ZI la Bonde - F-91741 Massy CEDEX
Tel: +33 (0)1 69 53 45 30 - Fax: +33 (0)1 69 53 08 66 - www.trigsys.com – trigsys@aol.com
RG37ECO - BI
NOTICE D'INSTALLATION
Pour Disjoncteur à Levier GENERAL ELECTRIC – APRES 2016
Voyant Défaut
Commut selection
temporisation 8s OU 2
min
Positionner l'appareil
avec l'ergot !
Bornier Alarmes
Appuyer sur le bouton poussoir "TEST RAZ" pour initialiser le système
= Une impulsion provoque l'enclenchement après 2 secondes de temporisation
(commande identique au Bouton poussoir de Remise à Zéro)
= L'état fermé maintenu verrouille le système et empêche tout réenclenchement
Voyant CHARGE
CONDOS
Interrupteur
sécurité
Intervention ES/HS
Montage - OPTION
Montage sur platine Standard
Legrand ou merlin, ou platine
ARC réf : KPRRG - Option !
Branchement Élec. RG37
Réseau
Electrique
RG37
Disjoncteur de Branchement
Différentiel
RG25
PROTEC
Parasurtenseur Parasurtenseur
2
Utilisation
