U tilisation
U

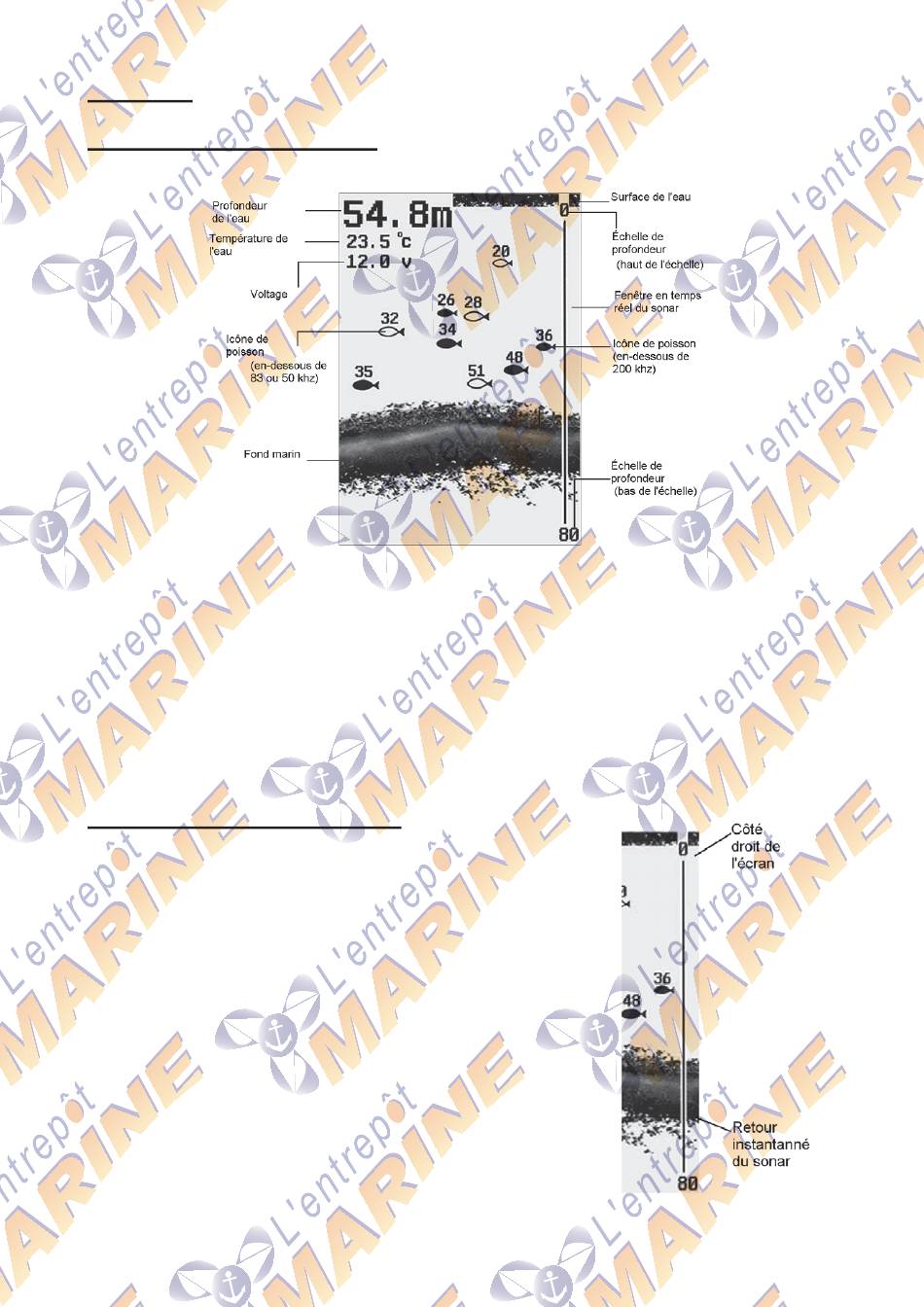

C ompréhension de l'écran sonar
U
Cette charte montre tous les informations que votre écran sonar affiche durant vos
opérations. Les informations de la fenêtre ci-dessus, apparaitront en premier durant le
fonctionnement du sonar. Donc, se qu'on peut observer sur l'écran (symboles des poisons,
arches des poissons, forme du fond marin, etc.) est affichés dans l'historique du sonar. La
ligne noire en haut de l'écran représente la surface de votre étendu d'eau. La profondeur
de l'eau et la température apparaissent dans le coin supérieur gauche de votre sonar, au
moment que le sonar est brancher et que votre sonde est correctement installée. En
déplaçant la sonde tranquillement, vous pouvez voire le fond marin se placer dans le bas
de votre écran.
L a fenêtre du sonar en temps réelle
1 8 B U
Cette partielle de l'écran, à votre droite, démontre l'historique
du sonar en temps réel. Il varie selon les différentes captures,
en temps réel de la sonde, et déroule durant le
fonctionnement du sonar. Donc, en considérant que le bateau
et la vie sous l'eau est en mouvement continuel, les
informations déroulent et affichent uniquement ce que la
sonde capte en temps réel au moment que la cible passe
sous le bateau.
Pour bien comprendre l'affichage sur l'écran, imaginez-vous
plonger en dessous du bateau et observer une position fixe
qui déroulera sous vos yeux, pendant que le bateau ou la vie
sous-marine est en mouvement. Cette vision se retrouve
verticalement sur votre écran de sonar. La bande à votre
droite, représente le début du signal capté et ont y retrouve
16
