Instructions de montage
N° 200.316

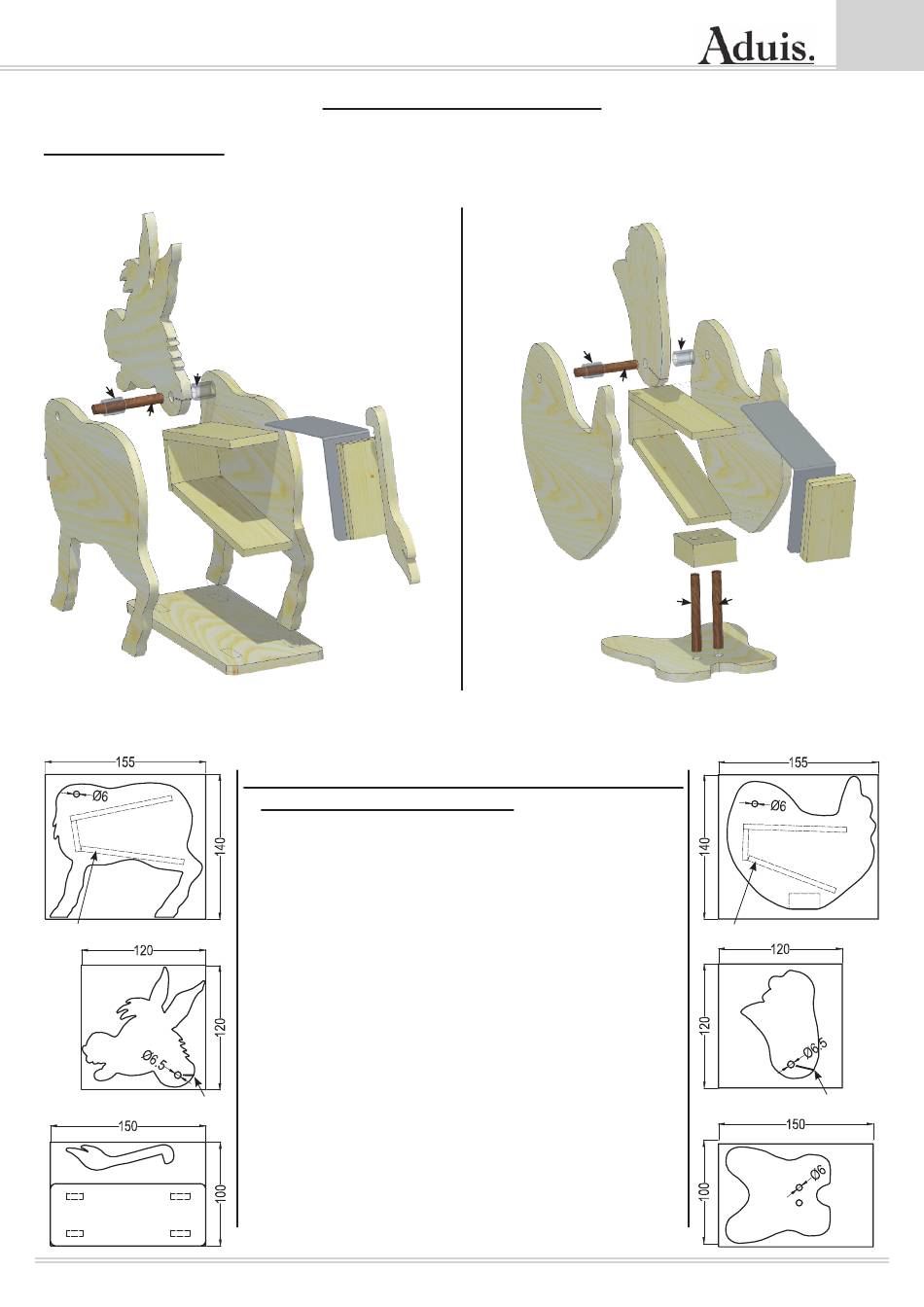

1. Vue d'ensemble :
Jette un coup d'oeil sur l'ensemble.
B
K
K
J
D
F
A
C
Cette notice de montage comprend 2 variantes différentes -> choisis celle que tu veux réaliser.
A
Bien presser la surf. de colle
B
encoche faite avec la scie
L
C
Instructions de montage
La notice de montage :
Variante Âne
H
A
G
E
L
2. Les pièces contreplaqués - Pièces (A), (B) et
(C) et queue (L) pour l'âne :
• Avec les ciseaux, découpe grossièrement les
gabarits et fi xe-les avec du ruban adhésif trans-
parent sur le contreplaqué.
• Avec le stylo et la règle, dessine les surfaces de
colle - bien appuyer afi n que les lignes apparais-
sent bien sur le contreplaqué.
• Perce les trous Ø 6 mm dans les pièces (A) et pour
la variante „poule" également dans la pièce (C).
• Perce le trou Ø 6,5 mm dans la pièce (B).
• Avec la scie à chantourner, découpe les contrapla-
qué et ponce les bords avec la papier abrasif.
Variante Poule
B
K
K
J
D
F
A
E
N
M
C
Bien presser la surf. de colle
encoche faite avec la scie
H
A
G
M
A
B
C
