Instructions de montage
N° 200.699

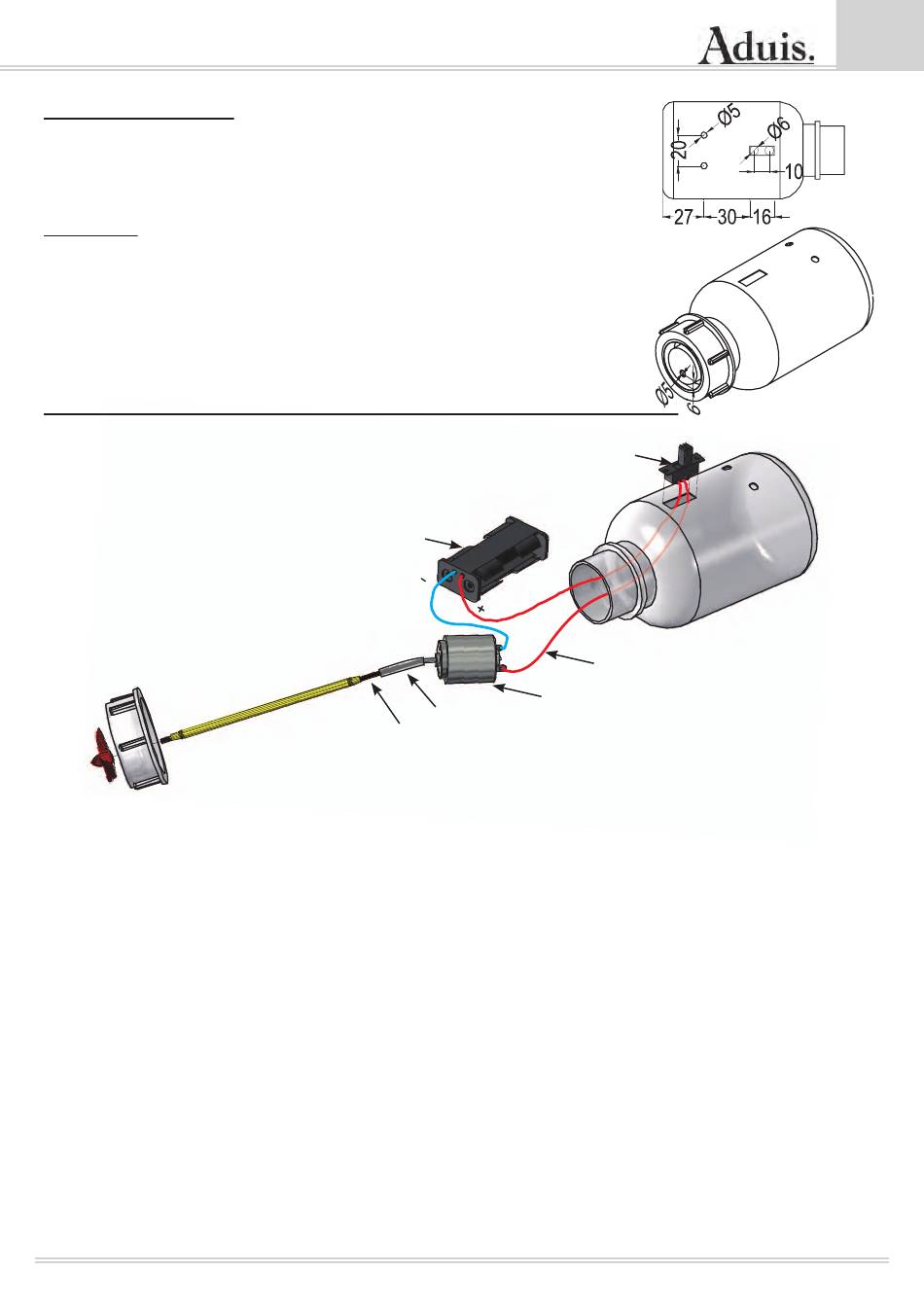

4. La bouteille PVC :
• Dessine l'évidement pour l'interrupteur et les 2 trous pour la
fi xation du moteur sur la bouteille PVC.
• Perce les trous Ø 5 mm.
Evidement : Perce 2 trous Ø 6 mm dans l'évidement pour l'interrupteur.
Découpe ensuite cet évidement avec des petits ciseaux très poin-
tues (ciseaux pour couper les ongles).
• Visse le bouchon correctement sur la bouteille, marque le repère
du trou à percer et retire à nouveau le bouchon.
• Perce le trou Ø 5 mm dans le bouchon, selon le schéma ci-contre.
5. Les travaux de raccordement électrique et l'unité d'entrainement :
Connecte le câble „pôle négatif" du support de piles au moteur.
Connecte le câble positif du support de piles à l'interrupteur. Il faut enfi ler ce câble par
l'évidement de la bouteille.
Découpe dans le câble joint un morceau de 100 mm ab et connecte l'interrupteur avec le pôle
positif du moteur.
Enfi le un tuyau silicone sur l'axe du moteur et insère la baguette d'apport dans ce tuyau.
-> L'axe du moteur et la baguette d'apport doivent se toucher <-
Enfi le le tube d'étambot (laiton) par dessus la baguette d'apport.
Insère le bouchon de la bouteille sur le tube d'étambot (laiton).
Insère l'hélice sur la baguette d'apport.
-> Insère les piles dans le support et fais un essai.<-
Instructions de montage
support de piles
baguette d'apport
Interrupteur
câble 100 mm
moteur
tuyau silicone
