N°
Couleur
du fi l :
8
rouge
Tableau 3 : aff ectation des éléments de commande
Isoler les conducteurs non utilisés pour éviter tout
contact.
N'enfi cher les lignes de commande sur la platine
qu'après le câblage.
4.5
Réglages
Le module de contrôle ExitSafe-S possède six commu-
tateurs DIP, qui permettent de régler les fonctions listées
dans le tableau 4. Ces réglages doivent être eff ectués
avant le montage de l'ExitSafe.
Pour une rentrée automatique du tablier lorsque le
niveau de charge est faible, placer le commutateur DIP 3
sur « On ».

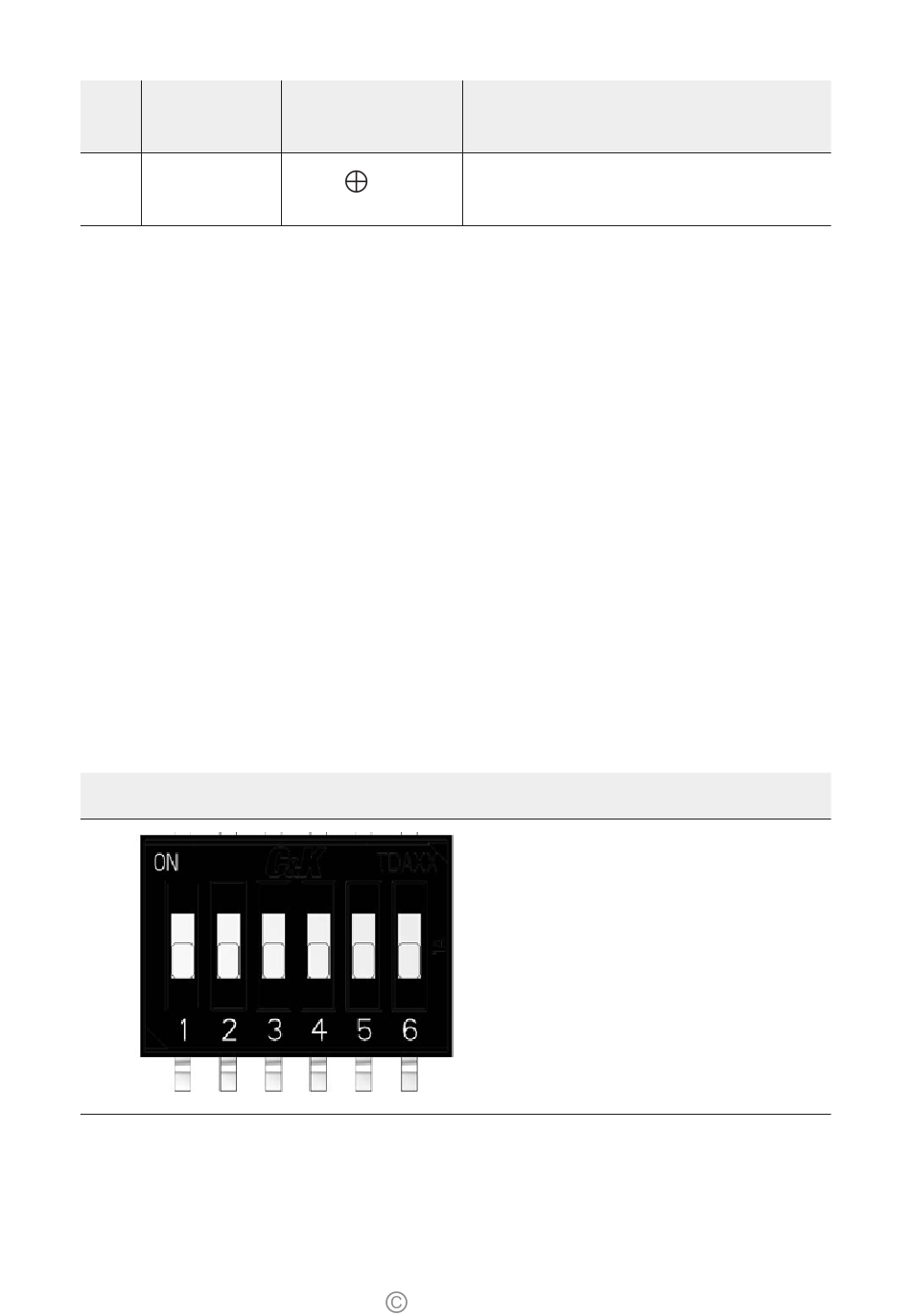

Commutateurs DIP 1 à 6
Désignation
+
elero GmbH
Aff ectation
+ 8,4 V à 12 V CC alimenta-
tion éléments de commande
Pré-réglage :
Les 6 commutateurs
DIP en position OFF.
FR | 17
