Descriptions du produit et des fonctions,

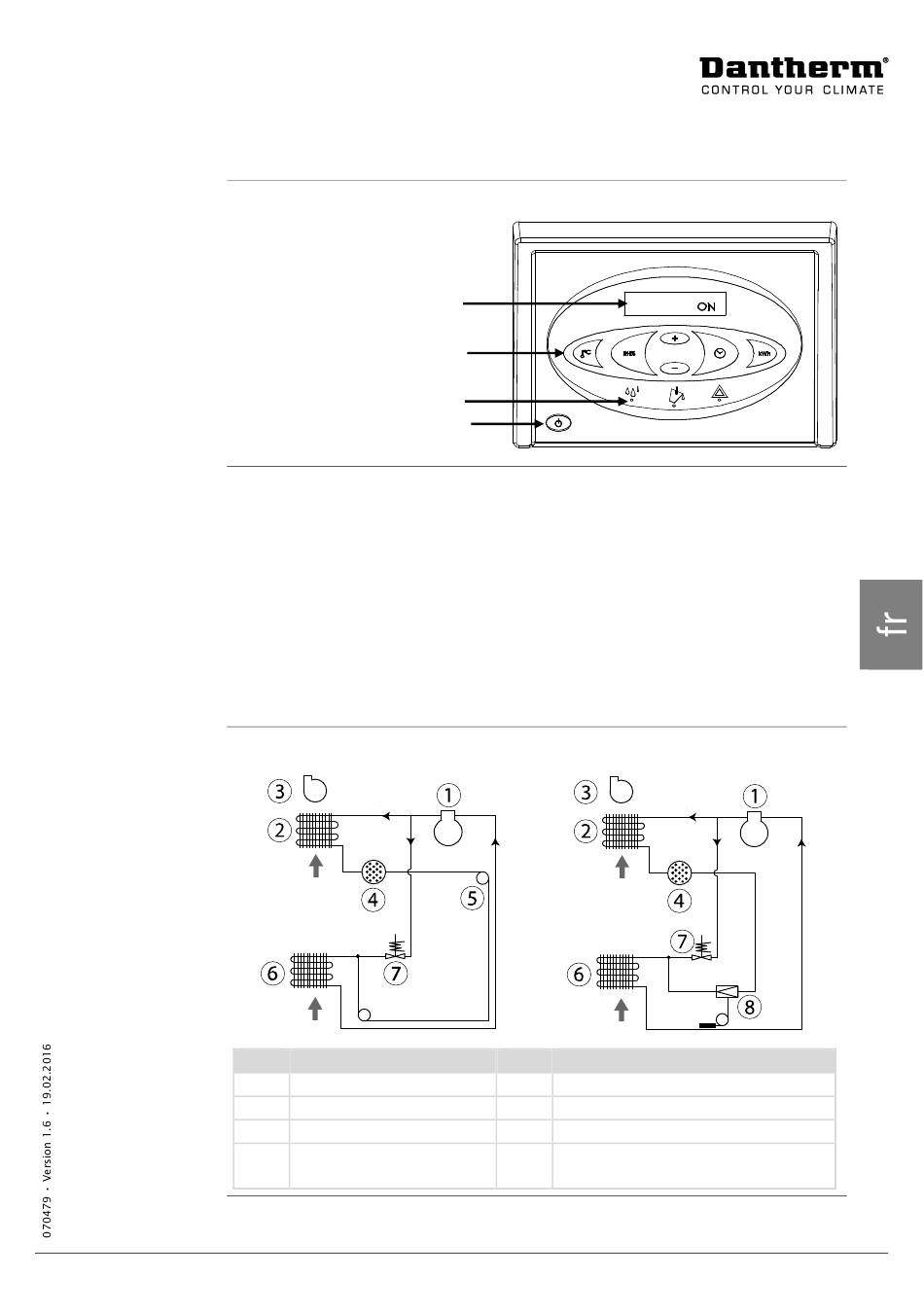

Panneau de com- Illustration du panneau de commande :
mande
Fonctions Fonction principale :
Le fonctionnement est décrit dans le manuel utilisateur du présent document.
Schéma du circuit de
refroidissement
Pos.
Affichage
Touches de fonction
Indicateurs d'état
Interrupteur principal
Fonctionnement manuel ou automatique (hygrostat intégré réglable).

Connecteur externe de l'hygrostat.

Affichage de la température, de l'humidité relative de l'air, des heures de

fonctionnement et de la consommation électrique en kWh.
Compteur horaire et compteur de kWh consommés sans raccordement au 230

V.
Compteur d'intervalle d'entretien réglable.

CDT 30
Description
1 Compresseur
2 Condenseur
3 Ventilateur
4 Filtre déshydrateur
suite
CDT 40/60
Pos. Description
5 Tube capillaire (CDT 30 uniquement)
6 Évaporateur
7 Électrovanne
8 Détendeur thermostatique (sauf
CDT30)
3
