ASCOM NIRC4 Guide D'installation page 19

INSTALLATION GUIDE
Room Controller 4

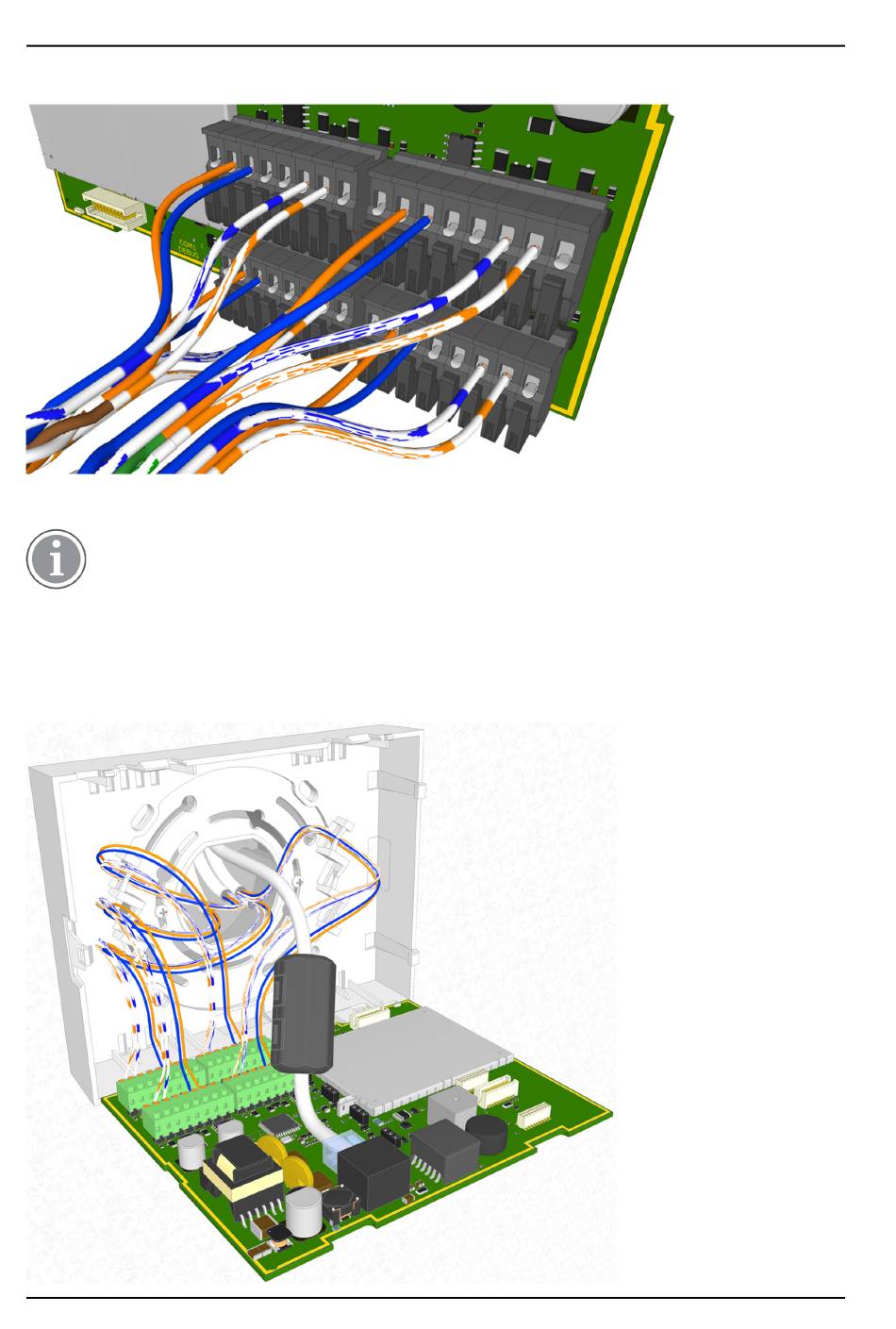

Figure 16. Connexions des Bus de chambre avec les connecteurs/bornier NICT-8CA (Périphériques série NI)
Chaque bus de chambre nécessite quatre fils (périphériques série NI). Si le câble contient plus
de fils que nécessaire, les fils excédentaires doivent être soigneusement rangés dans le boîtier
arrière, loin de la carte circuit imprimé et des autres composants pour éviter de provoquer des
courts-circuits.
Les fils du bus de chambre doivent être maintenus sur le boîtier arrière (support plaque arrière) du room
controller à travers les clips de maintien ou des serre câbles adaptés, voir l'illustration suivante:
Figure 17. NIRC4, Vue d'ensemble des connexions des câbles/ fils des périphériques de série NI
TD 93351FR / 25 Janvier 2021 / Ver A
Terminating and Mounting the Room Bus Connectors for
NI-series PDs
17
