Cadre moustiquaire pivotant pour porte PDT 5/10
Instructions de montage
2

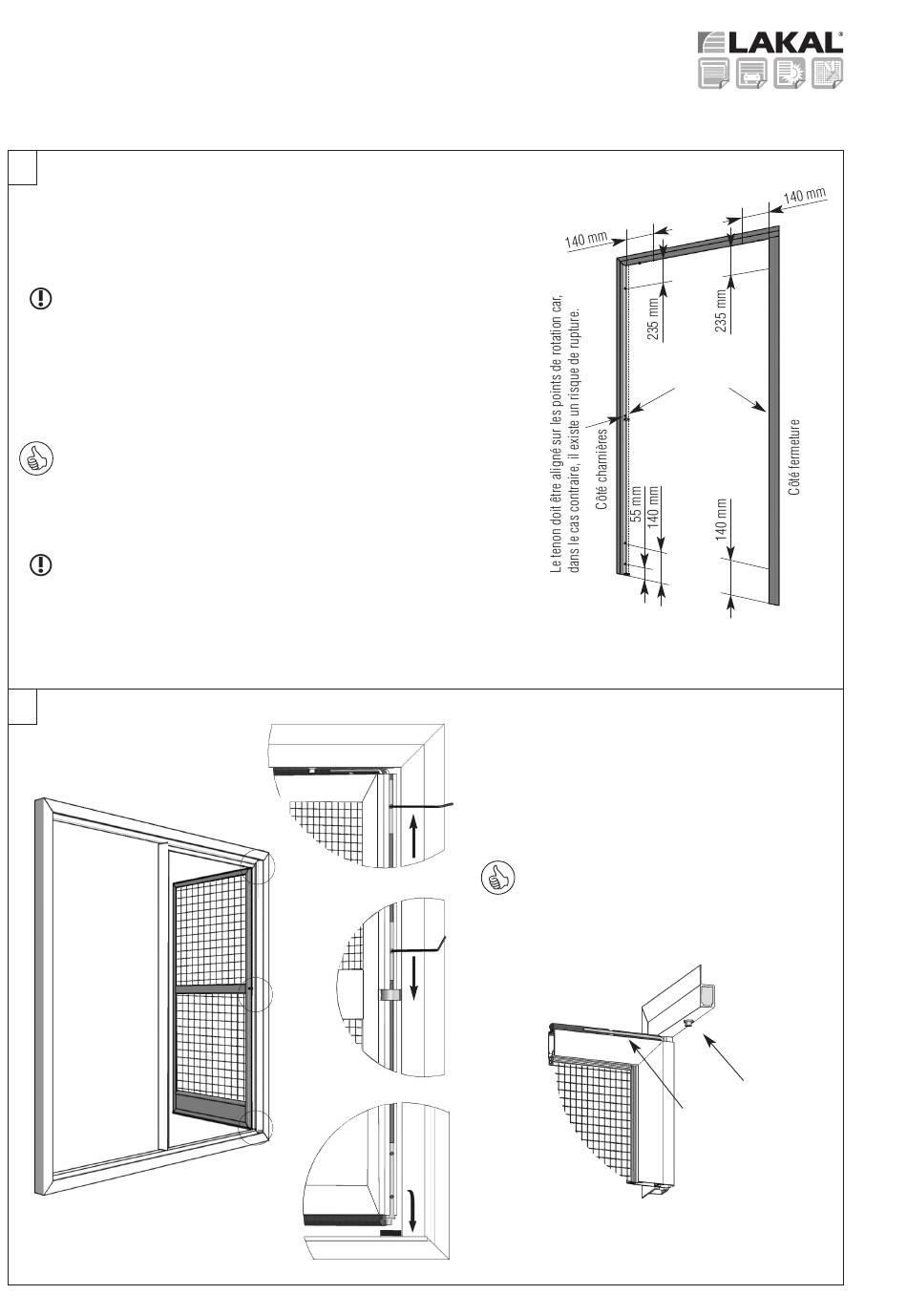

Fixation du cadre de montage
Perçages de montage latéraux (Omettre l'étape
Ê
Prépercer les profilés du cadre de montage selon les mesures indiquées dans la figure avec
un foret de ø 4,0 mm et fraiser l'épaisseur intérieure du profilé avec la fraise (P17 34 10).
Compte tenu de la surcharge à l'angle, ajouter un perçage supplémentaire côté
charnières uniquement à une distance de 55 mm à partir du bord inférieur.
Dans le cas de l'option « dispositif magnétique renforcé », les perçages traversent
les supports en plastique côté fermeture.
Ë
Ajuster le cadre de montage à l'horizontale et à la verticale par rapport au dormant,
prépercer le dormant et fixer le cadre avec les vis SK 3,9 x 38. Remonter les joints-
brosses dans leur glissière.
Pour fixer le cadre de montage, utiliser le ruban adhésif acrylate. Pour les fenêtres
en bois et en plastique, prépercer des trous avec un foret de ø 2,2 mm. Pour les fenêtres
en aluminium, prépercer les trous avec un foret de ø 2,9 mm. Si le dormant est incliné,
utiliser une cale de montage (P21 35 01). Si la têtière est décalée, ajuster/caler le profilé
du cadre de montage côté fermeture.
Le vantail dormant avec la têtière peut s'abaisser avec le temps.
Ne pas laisser le profilé du cadre de montage s'affaisser, si nécessaire, l'ajuster.
Dans le cas de l'option « perçages de montage face avant », conserver les mêmes distances
de perçage, prépercer les marques du profilé à l'aide d'un foret de ø 4,0 mm et fixer le cadre
avec les vis d'assemblage SK 3,5 x 16.
3
Montage du cadre pivotant
Sous réserve d'erreurs et de modifications
Ê
si déjà compris dans la fourniture et passer directement à l'étape
Ì
Ë
Ê
Ë
)
Ê
Insérer le cadre pivotant tel qu'illustré dans la figure en glissant
le tenon inférieur dans la mortaise,
du milieu, pousser la pièce de serrage dans la charnière et la serrer
avec la clé Allen fournie avec la moustiquaire.
du haut au maximum dans la mortaise avec la clé Allen fournie avec
la moustiquaire et la serrer à fond.
Avec un tournevis dynamométrique, serrer la charnière du
haut à 1,7 Nm et celle du milieu à 1,2 Nm.
Saisir fermement la tige et la coincer derrière le guide sur le
cadre de montage tel qu'illustré dans la figure (
Vérifier que la distance du cadre pivotant par rapport au cadre
de montage est la même sur les côtés et en haut (6 mm).
Si nécessaire, ajuster le cadre de montage.
Troisième
perçage
au centre
Ë
ajuster à la charnière
Ì
Insérer la charnière
Í
Î
et
).
Î
Í
703405.T0.10 - 06/2011
