2. COMMANDES ET CONNEXIONS

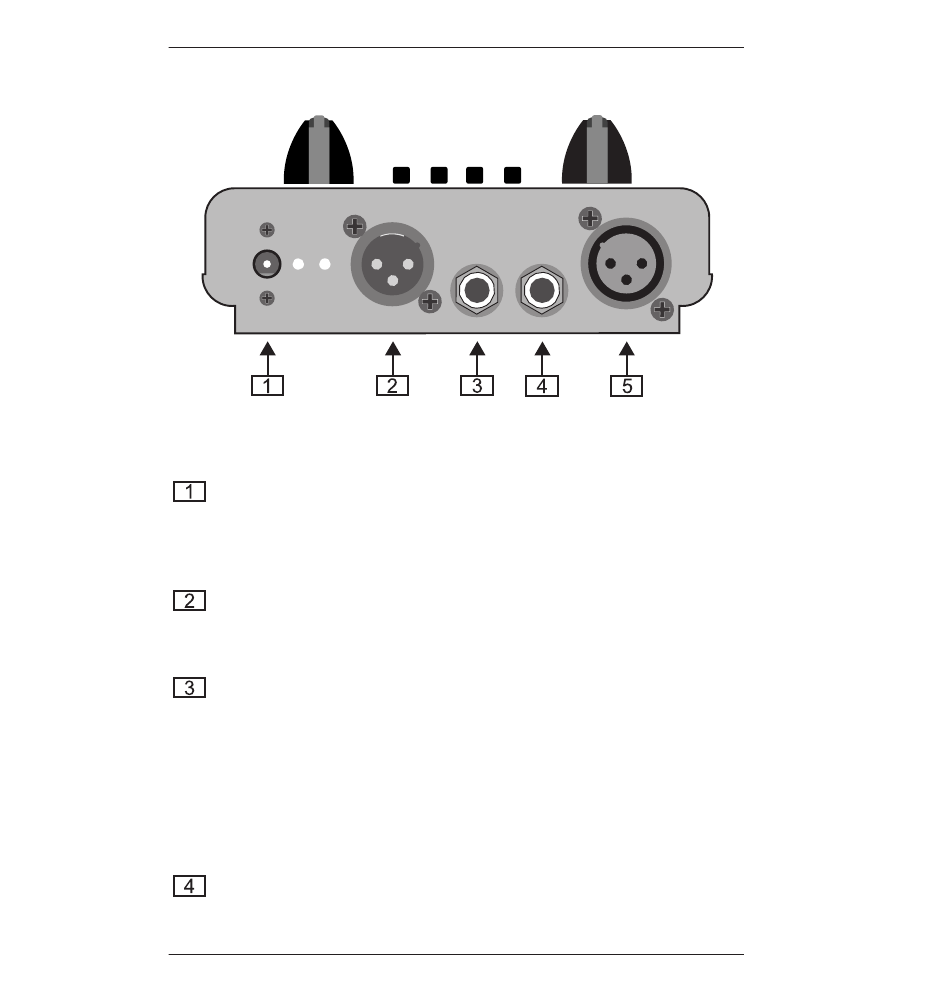

Fig. 2.1 : Vue latérale du MIC100
2.1 Connexions (flanc)
Le CONNECTEUR DALIMENTATION est destiné au câblage de
lalimentation fournie. On effectue la liaison avec la tension
secteur via lalimentation externe. Une décharge de traction est
disposée à côté de lembase dalimentation.
Il sagit de la SORTIE SUR XLR symétrique du MIC100. Reliez
ce connecteur à lune des entrées XLR de votre table de mixage,
à votre système denregistrement ou à votre ampli de puissance.
Utilisez la SORTIE SUR JACK symétrique du MIC100 pour le
raccordement à une console, à un système denregistrement
ou à un ampli de puissance.
+
Vous pouvez utiliser simultanément les sorties sur jack et
XLR de votre MIC100 ! Cela permet de disposer du signal
de sortie du préampli micro pour alimenter deux appareils
différents.
Utilisez lENTREE SUR JACK symétrique du MIC100 pour
préamplifier le signal dune guitare électrique par exemple. Cette
entrée est câblée en parallèle avec lentrée sur XLR.
