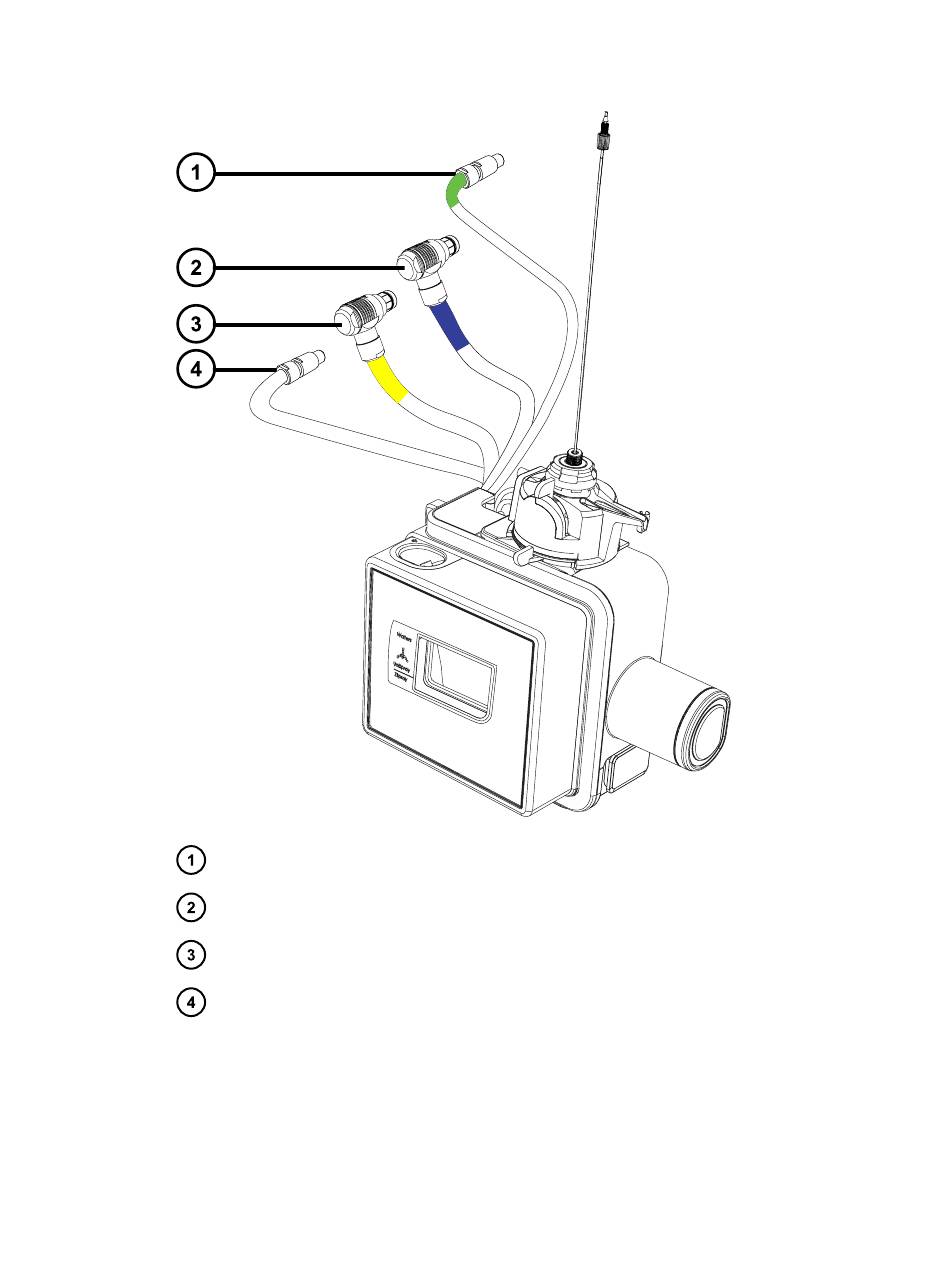

Figure 4–4 : Connexions de la source UniSpray LockSpray
Connecteur haute tension LockSpray (vert)
Câble de moteur du déflecteur (bleu)
Câble du dispositif de réglage de la sonde, de couleur jaune
Câble haute tension de la broche de l'impacteur
7.
Raccordez le câble de moteur du déflecteur (bleu) à la prise correspondante (bleue) du
spectromètre de masse.
8.
Raccordez le câble du dispositif de réglage de la sonde (jaune) au réceptacle
correspondant (jaune) sur le spectromètre de masse.
