TÊTE DE COUPE ET SUPPORT DE LAME
MAINTENANCE ET MONTAGE

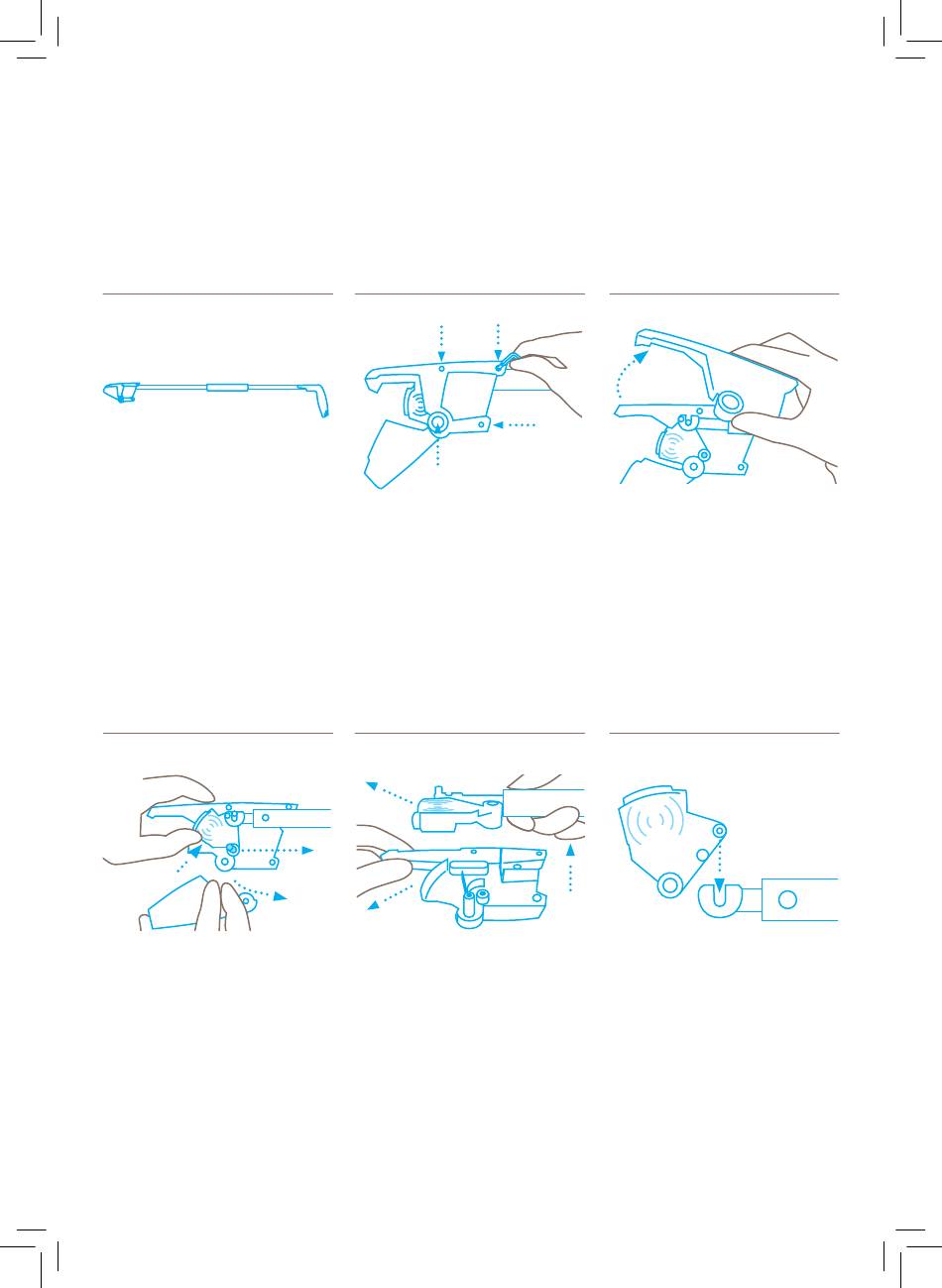

Vous pouvez remplacer la tête de coupe et le support de lame.
1
Placez le SECUNORM 590 sur une
surface plane. Avant de procéder
aux opérations décrites, il faut
enlever la lame ( voir chap. Chan-
gement de lame, 2 à 5 ) et l'élé-
ment anti-saletés bleu ( voir
chap. Elément anti-saletés,
3 à 4 ) .
4
a
b
Nous conseillons de presser le
support de lame vers le haut avec
le pouce de la main gauche ( a ) afi n
de pouvoir retirer la protection de
lame avec la main droite ( b ) . Enle-
vez la pointe métallique ( c ) .
14
14
MAR_ANL-960560_960561_590001_alle Sprachen_24seiter.indd 14
2
Retirez alors les capuchons de
protection des autres quatre vis
de la tête de coupe et desserrez
les vis.
! Les vis sont sécurisées et ne
peuvent de ce fait être retirées
entièrement.
5
c
c
b
Soulevez maintenant le tube mé-
tallique ensemble avec le support
de lame enclenché et séparez-le
de la partie inférieure de la tête de
coupe ( a ) . Enlevez la tête coupe ( b )
et/ou le support de lame usés ( c )
en fonction des besoins.
3
Retirez maintenant la partie
supérieure de la tête de coupe
( sans la protection de lame
rabattue ) .
6
a
Installez un autre support de
lame.
02.01.2018 11:32:43
