2. INSTALLATION
2.1. Pré-installation
Voir le détail des spécifications au chapitre 8 pour plus d'informations sur les approbations environnementales.
Retirez délicatement le COND-SGA de son emballage. Vérifiez que l'appareil est complet et en bon état.
Les unités COND-SGA-A & COND-SGA-D peuvent fonctionner dans n'importe quel environnement industriel à
condition que les limites suivantes ne soient pas dépassées
Etant donné que l'unité est IP65 (NEMA 4X), il est conseillé de suivre les conseils suivants à l'installation
• Minimiser les vibrations.
• Ne pas le placer près de champs électriques forts (transformateurs, câbles d'alimentation)
• Assurez-vous d'un accès facile à l'intérieur du module
• Installez un dispositif de protection électrique, car l'appareil ne dispose pas de fusible interne.
• Assurez-vous toujours que le couvercle soit correctement ajusté et les 4 vis serrées.
• Toujours s'assurer de l'étanchéité du presse-étoupe sur le câble pour maintenir l'indice IP (NEMA).

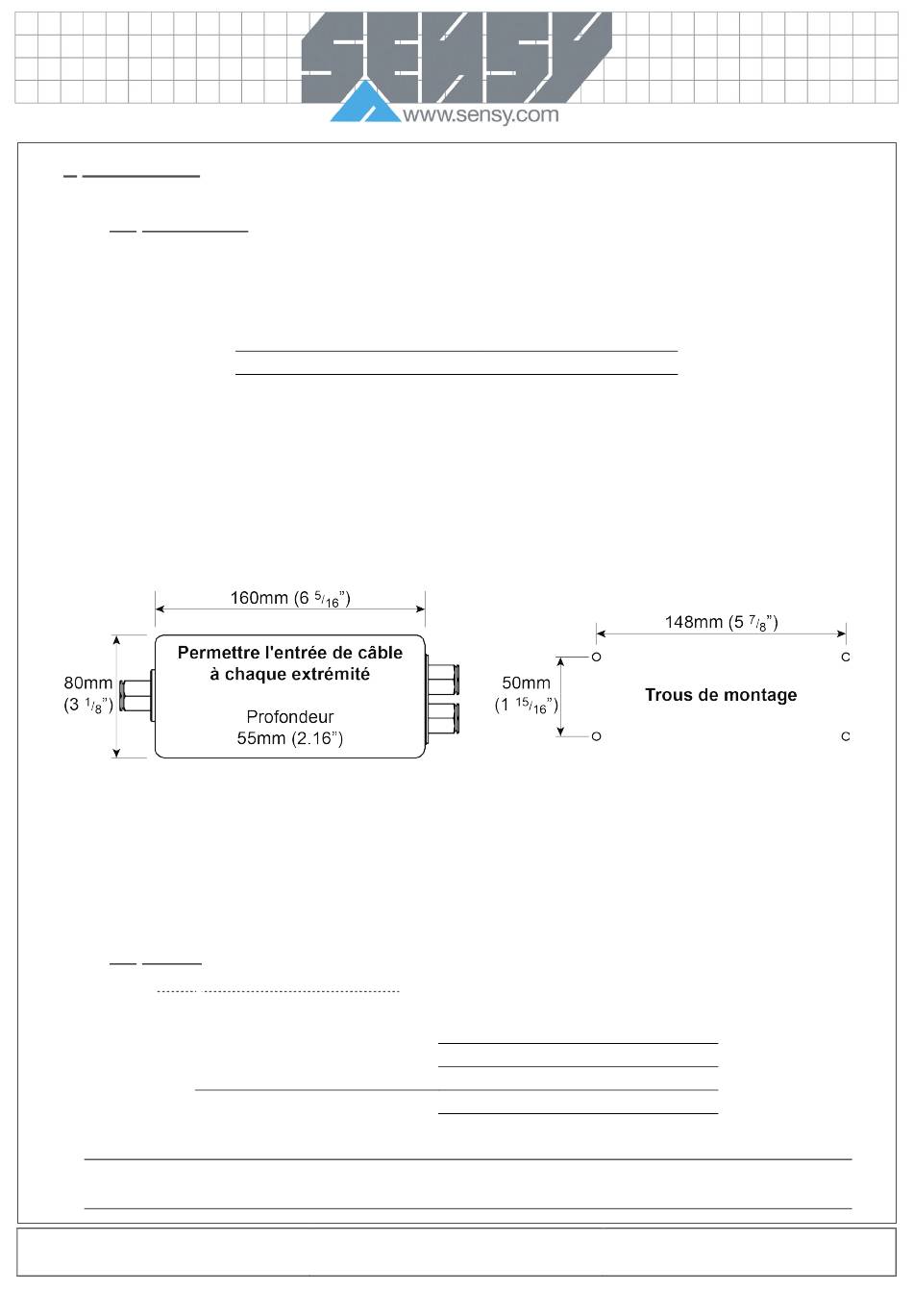

Les 4 vis pour le couvercle sont maintenues et doivent être serrées pour maintenir l'étanchéité. Les trous de
4.5mm (0.18") pour les vises de montages sont dans le fond, à côté des vises du couvercle. Le boitier ne doit
pas être percé ou cela invaliderait l'indice IP. Prévoyez suffisamment de place de chaque côté pour les
entrées de câbles. Les presse-étoupes M16 en Nylon 66 sont conçus pour des câbles RONDS. L'entrée
imperméable et anti-traction va sceller à un indice plus élevé que le boitier. Le diamètre du câble doit être
entre 4mm (0.16") et 7mm (0.27").
2.2. Câblage
2.2.1. Connexion de l'alimentation
Deux alimentations sont disponibles
COND-SGA-A
COND-SGA-A & COND-SGA-D
NOTE:
Le COND-SGA-A peut être alimenté aussi bien en AC qu'en DC. Il est aussi possible de
brancher LES DEUX simultanément pour assurer une sécurité d'alimentation.
MA-COND SGA-A & SGA-D_FR Rev4.docx
Température de fonctionnement -10 ºC à +50 ºC
Humidité
Température de stockage
95% sans condensations
-20 ºC à +70 ºC
220/230VAC, 50/60Hz
110/120VAC, 50/60Hz
5W Max.
18-24V DC
5W (approx. 150mA à pleine charge)
Page 3 on 16
Rev: 22/05/2013
