Invision HDTV-E Manuel D'instructions

www.InvisionTechnology.co.uk
Liste des Pièces:
Tout d'abord: Vérifier que la boîte contient tous les articles de la liste des pièces ci-dessus.
Vérifiez la compatibilité VESA: Veuillez vérifier les mesures VESA avant de percer des trous (pour vérifier la
norme VESA de votre TV, mesurez la distance entre les trous de fixation au dos de la TV).
Vérifiez le poids de votre TV: Vous pouvez avoir besoin d'une autre personne pour vous aider!
Vous aurez besoin de quelques outils supplémentaires: une perceuse et un foret à maçonnerie de 10mm ou à
bois de 4mm, selon la surface à percer, des lunettes de sécurité, un grand tournevis Phillips, une clé de 12mm pour
les fixations murales (un jeu de douille de 12mm est même plus recommandé) un crayon et un niveau à bulle.
Veuillez porter des lunettes de sécurité avant d'utiliser la perceuse – si vous avez des doutes sur l'installation de
cet article, veuillez consulter votre vendeur ou un installateur professionnel.
Veuillez maintenant lire entièrement et attentivement toutes les instructions et organiser comment vous
souhaitez placer les supports ! – Comme pour la plupart des cantilevers à un seul bras, veuillez
remarquer que la ligne centrale de la TV sera excentrée de 127mm (5") par rapport à la ligne centrale de
la fixation murale.
Des blessures graves à la personne et des dommages de la propriété peuvent se produire à cause d'une mauvaise installation ou d'un mauvais assemblage. Veuillez lire attentivement les avertissements suivants avant de
commencer.
• Le produit doit être installé par un installateur professionnel ou compétent.
• Si vous ne comprenez pas les instructions ou si vous avez des inquiétudes et rencontrez des difficultés, veuillez nous contacter ou contacter un installateur qualifié.
• N'installez pas ou n'assemblez pas si le produit ou le matériel est endommagé ou manquant. Si vous avez besoin de pièces de remplacement, veuillez nous contacter chez Invision pour obtenir de l'aide.
• Ce produit est adapté pour la plupart des écrans plasma/LCD conformes à la norme VESA de 24"-60", avec un poids maximum de 36,2kg (80lb).
• Ce produit a été conçu pour une utilisation sur des murs verticaux avec des montants en bois (minimum 2" x 4"/ 51mm x 102mm) ou maçonnerie (béton d'une densité minimum de 2000 PSI).
• Pour une installation sécurisée, le bureau sur lequel vous le fixez doit pouvoir supporter au moins 3 fois le poids de la charge totale (la monture, l'écran et tous les accessoires.
• N'utilisez pas ce produit à d'autres fins que celle pour laquelle il a été conçu.
• Ce produit dispose de pièces mobiles, veuillez les utiliser avec précaution.
• Au moment de l'installation de l'écran, faites attention de ne pas endommager le câblage électrique ou les sources d'alimentation.
• Le fabricant rejette toute responsabilité en cas de dommages indirects ou conséquents découlant de la fixation au mur.
• Le fabricant rejette toute responsabilité en cas de modifications, mauvaise installation ou installation avec un poids plus important que celui recommandé.
• Le fabricant ne sera pas tenu pour responsable en cas de dommages découlant de l'utilisation de, ou de l'incapacité à utiliser le produit.
Commençons!
Si vous avez besoin d'aide, veuillez nous contacter par email sur: help@InvisionTechnology.co.uk
Français
Invision HDTV-E

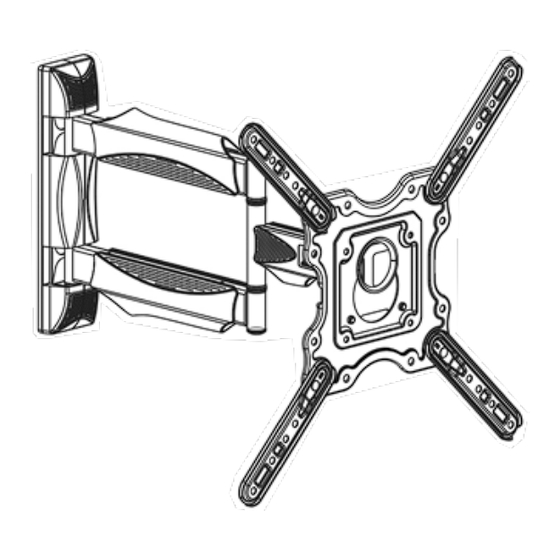

Fixation Murale TV à Bras Simple
Manuel d'instruction
Conforme norme VESA 100x100mm - 400x400mm
Tailles d'écran recommandées 24" – 60"
Gestion des câbles intégrée
Capacité de charge 36,2kg (80lb)
Pour recevoir les instructions en PDF grand format,
veuillez envoyer un email à: help@InvisionTechnology.co.uk
Liste des Outils:
(À NE PAS utiliser avec des
fixations murales)
AVERTISSEMENT!
1
Étape 1 (Déballage)
1. Ouvrez la boîte, sortez le support pour TV puis
retirer les films en plastique sur la plaque de fixation
au mur (Image 'A'). Redresser le support TV comme
sur l'image.
2. Retirer les boulons du bas 2x M6 (Image 'B') en
utilisant une clé K (fournie) qui fixe la plaque de support
de la TV au bras (NE PAS retirer les deux écrous de
fixation du dessus qui ajustement l'inclinaison).
Image 'A'
Étape 2a (Supports TV VESA)
1. Poser la face de la TV contre une surface plane afin d'accéder aux 4
points de fixation VESA. Positionnez la plaque de fixation VESA 'A.' sur
l'arrière de la TV avec le côté plat contre la TV et aligner aux 4 points de
fixation VESA (utilisez les écrous correspondants, rondelles et joints
comme sur l'image).
La plaque 'A' est compatible avec les TV conformes à la norme VESA
100x100mm à 200x200mm.
Pour les tailles VESA plus de plus de 200x200mm, consultez
l'étape 2b ci-dessous.
Étape 2b
1. Mesurez et organisez les 4 bras VESA pour les aligner avec les points de fixation de votre TV, voir images
'A' & 'B'.
2. Joignez les 4 bras VESA à la plaque de fixation principale de la TV comme sur l'image 'C' en utilisant les
écrous et boulons noirs N & O, garantissant que la tige carrée à la fin des joints dans les trous carrés sur
le bras VESA. Chaque bras dispose également d'une entaille surélevée qui se verrouille dans le petit trou
rectangulaire sur la plaque de support TV principale (ceci garantit que le bras VESA ne peut plus bouger de
position).
3. Joignez maintenant l'assemblage au dos de votre TV comme sur l'image 'D' et sélectionnez les bons
boulons et rondelles correspondants à la profondeur des trous. Les joints peuvent être utilisés pour ajuster la
longueur des boulons, si nécessaire.
Veuillez nous contacter pour plus de mesures VESA non mentionnées ci-dessus.
Image 'A'
v20220209
Image 'B'
K
Les entretoises et les rondelles peuvent être utilisées
devant ou derrière l'ensemble de montage du téléviseur.
Utilisez des boulons (A - J) pour fixer l'ensemble de
Les entretoises et les rondelles peuvent être utilisées
devant ou derrière l'ensemble de montage du téléviseur.
Utilisez des boulons (A - J) pour fixer l'ensemble de
Image 'B' Image 'C'
2
montage au téléviseur.
montage au téléviseur.
Image 'D'
