Alimentation
ATTENTION! Pour éviter tout risque d'électrisation, le projecteur doit être relié à la terre électrique.
Le circuit d'alimentation doit être protégé par un fusible ou un disjoncteur magnéto-thermique et
équipé d'un dispositif de coupure différentiel
Le MAC III AirFX dispose
d'une alimentation auto
adaptative à découpage qui
s'adapte automatiquement
aux tensions secteur
200-240 V (nominal) sous 50
ou 60 Hz. Il est protégé par 2
fusibles internes qui ne
peuvent être remplacés que
par un service technique
agréé par Martin
de la documentation technique
TM
Martin
du MAC III AirFX.
Raccordement au secteur
Important!
Connectez le MAC III AirFX directement au secteur. N'alimentez pas le MAC III AirFX depuis un
gradateur, cela pourrait endommager son électronique.
Le MAC III AirFX requiert un câble équipé d'un connecteur Neutrik PowerCon NAC3FCA pour l'alimentation
électrique. Le câble doit répondre aux exigences listées dans la section "Protection contre les risques
d'électrisation" en page 5.
Martin™ peut vous fournir des câbles adaptés de 3 m (9.8 ft.) avec connecteur PowerCon prémonté ou bien
simplement le connecteur PowerCon nu (voir "Accessoires" en page 62).
Si vous devez installer un connecteur PowerCon sur le câble d'alimentation, consultez la section suivante.
Installer un connecteur d'alimentation sur le câble secteu
Corps
Pour monter le connecteur NAC3FCA sur le câble, suivez les
illustrations ci-dessus et ci-contre:
1. Passez le câble dans la bague.
2. Glissez le serre câble blanc sur le câble si ce dernier a un diamètre
(D
) compris entre 5 et 10 mm (0.2 - 0.4 in.), ou le serre câble noir
a
si le diamètre (D
3. Préparez le bout du câble en dénudant 20 mm (0.8 in.) de gaine
extérieure.
8
TM
et à l'aide

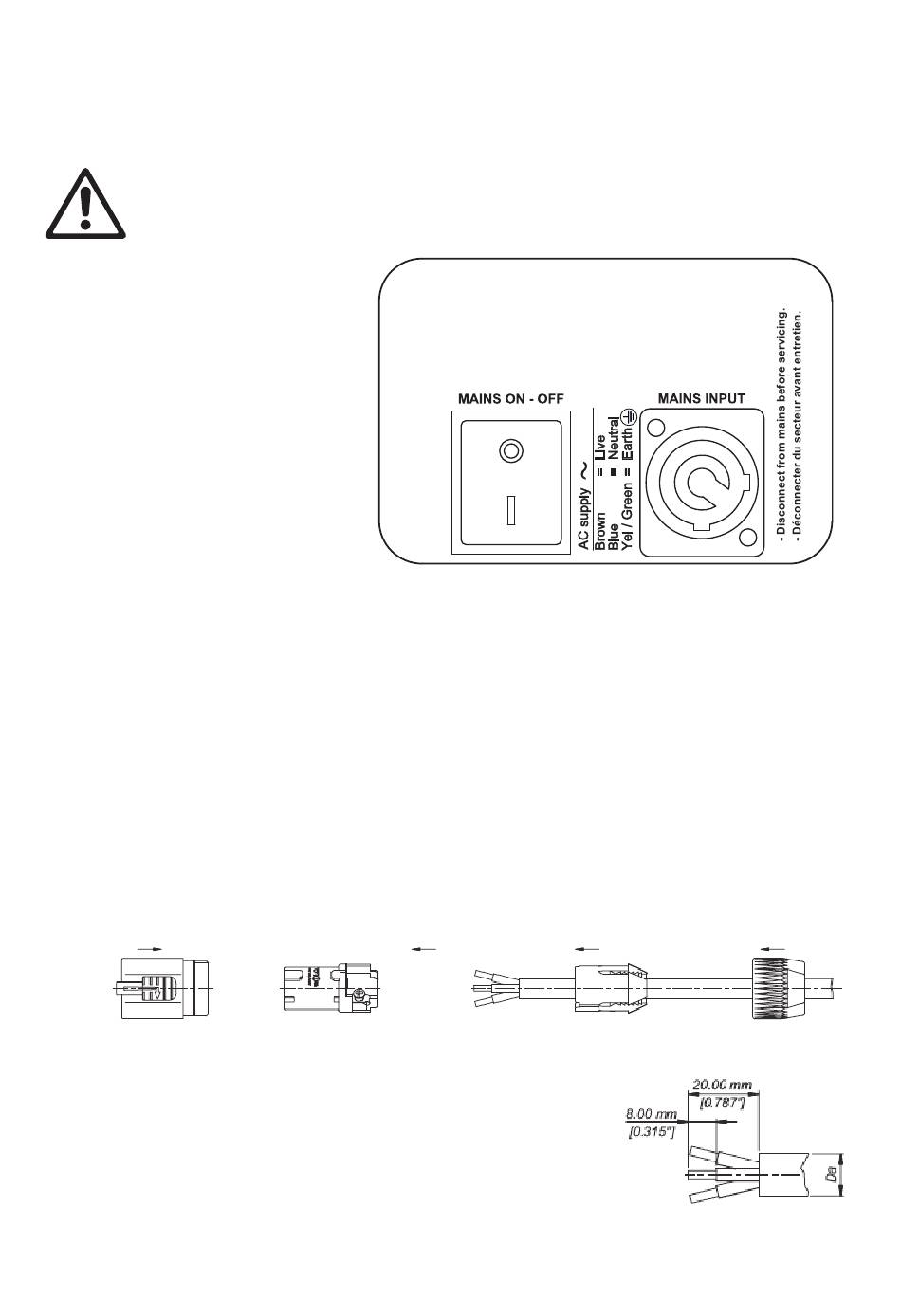

Figure 1: Connecteur secteur et interrupteur marche/arrêt
Insert
) est de 10 à 15 mm (0.4 - 0.6 in.).
a
MAC III AirFX, mode d'emploi
r
Serre câble
Cable end
Bague
