2 Éléments/ fonctionnement de l'appareil

2.1 Fonctions de l'appareil

Le Straptest 2 est une machine dédiée au contrôle qualité des bracelets de montres. Il permet d'effectuer des
cycles de traction et traction&torsion préprogrammés ou en programmation directe. Il a été développé pour
pouvoir effectuer les tests standards pratiqués dans l'horlogerie.
Les forces de traction et couples de torsion sont exercés pneumatiquement et gérés électroniquement avec arrêt
en cas de casse de bracelet. La gamme de traction est de 20N à 450N et torsion 20 à 100 Ncm.
Le Straptest 2 a deux modes de tests :
traction&torsion : le bracelet est mis sous tension jusqu'à la tension définie puis, tout en maintenant cette
-
force de traction, est « tordu » alternativement dans les deux sens. Le Straptest 2 tord le bracelet jusqu'à
atteindre un certain couple, maintien ce couple durant un court instant puis inverse le sens de torsion. Ce
cycle est répété un certain nombre de fois (paramétrable). Les allongements ainsi que les angles rotation
du bracelet sont également mesurés.
traction : le bracelet est mis sous traction progressivement jusqu'à une force donnée, avec une
-
accélération de la force choisie. Un fois la force atteinte (si le bracelet n'a pas explosé avant), elle est
maintenue un certain temps (paramétrable). L'allongement du bracelet est mesuré.
Les mesures sont mémorisées dans un historique affiché à l'écran. En raison de la place limitée d'affichage à
l'écran, seules 10 mesures réparties sur l'ensemble du test sont affichées. Pour disposer des mesures de
chaque cycle de mesure, la connexion à un PC est nécessaire
2.2 Éléments de l'appareil

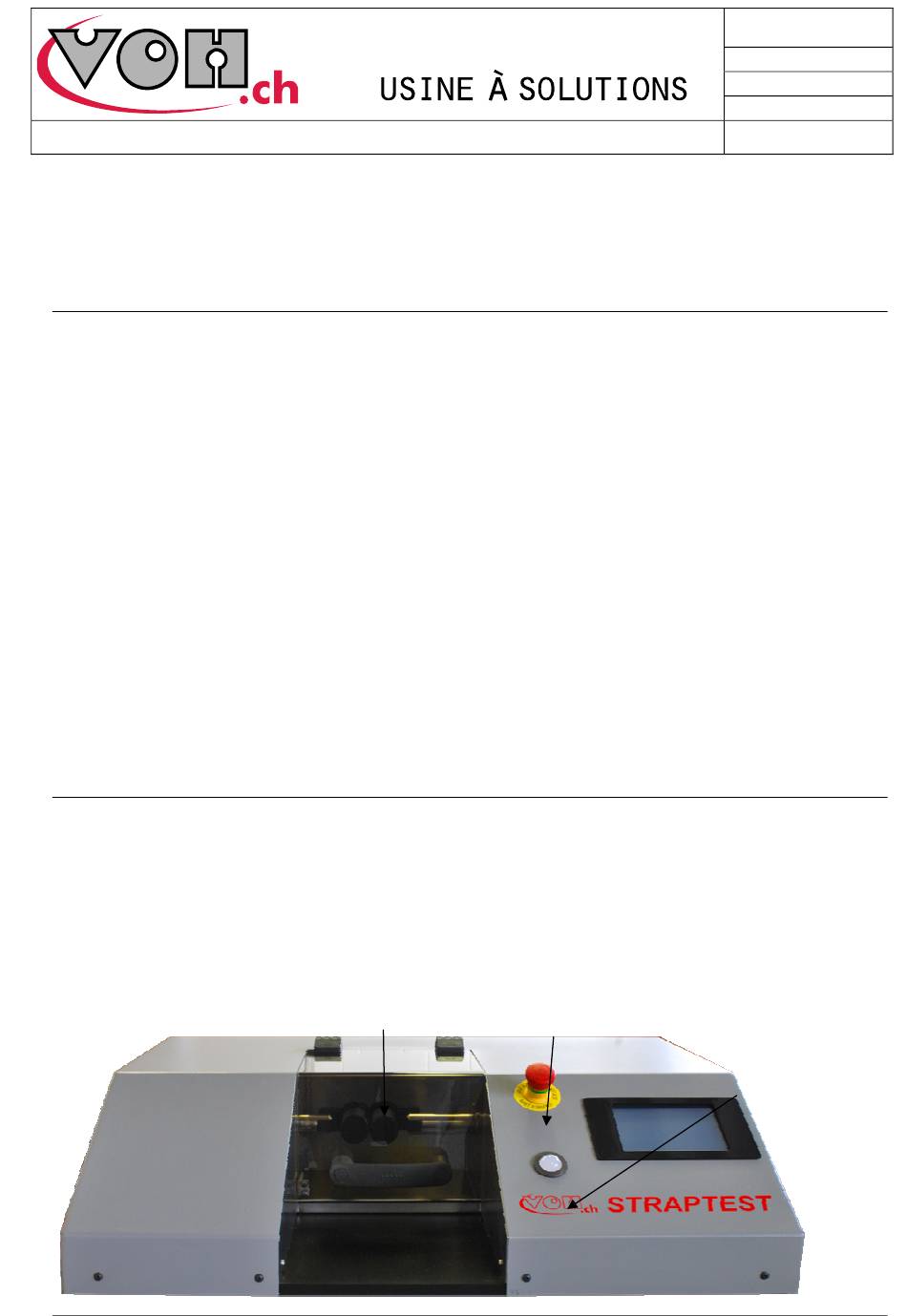

Le Straptest est un appareil comportant une enceinte permettant le test des bracelets. Afin de limiter les dangers
liés à une éventuelle explosion du bracelet à tester ainsi qu'à garantir une atmosphère de tests stable, cette
cavité est fermée par une porte transparente. En cas de réaction inattendue de l'appareil pressez immédiatement
le bouton d'arrêt d'urgence.
Une led permet de signaler l'état de l'appareil ; les différents états possibles seront décrits dans la suite de ce
document. La programmation et le pilotage de la machine se fait via l'écran tactile situé sur la face avant, à
droite.
Guide de l'utilisateur
Cavité de tests
et capot
Bouton d'arrêt
d'urgence
Solution
mécatronique
Straptest 2
Page 5
LED
