CAPTEUR DE PIÈCE
MULTIFONCTIONNEL AVEC BUZZER
Indications LED et module d'alarme sonore:
1.
Lorsque la LED verte est allumée, la valeur mesurée (température, humidité
relative ou CO
) se situe entre les valeurs minimales et maximales de la plage
2
d'alerte. Dans ce cas, l'alarme sonore est désactivée (Fig. 5 - 1).
2.
Lorsque la LED jaune est allumée, la valeur mesurée (température, humidité
relative ou CO
) se situe dans la plage d'alerte. Dans ce cas, l'alarme sonore est
2
activée. La LED jaune clignote lorsque la communication Modbus s'est arrêtée
et que HR8 est activé (le délai d'expiration du Modbus > 0 seconde). Voir Fig. 5.
3.
Lorsque la LED rouge est allumée, la valeur mesurée (température, humidité
relative ou CO
) est inférieure à la valeur minimale de la plage de mesure ou
2
supérieure à la valeur maximale. Dans ce cas, l'alarme sonore est activée. Le
clignotement d'une LED rouge indique une perte de communication avec un
capteur (Fig. 5 - 3).
Lorsque le capteur est en mode chargeur de démarrage, les voyants vert et jaune
clignotent alternativement. Pendant le téléchargement du logiciel, le voyant
rouge clignote en plus.
La sortie d'alarme sonore peut être réglée via le registre de maintien 78. En écrivant
« 0 » dans le registre de maintien 78, l'alarme sonore sera désactivée. Par défaut,
la fonction d'alarme sonore est réglée sur « continu ». L'état de l'alarme sonore
peut être changé en « pulsé » en écrivant 2 dans le registre de maintien 78.

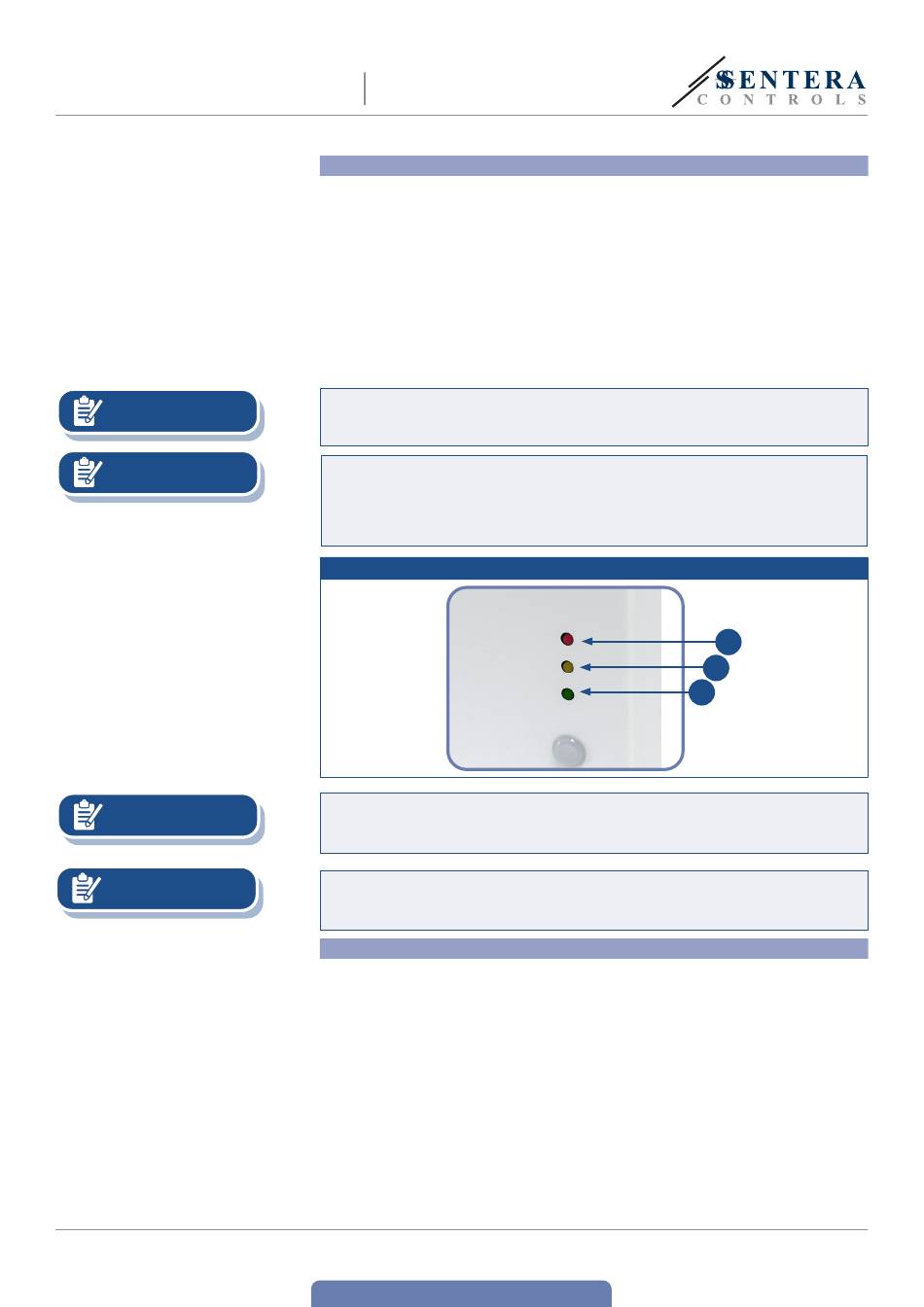

Fig. 5 Indications LED
L'intensité des LED peut être ajustée entre 0 et 100 % avec un pas de 10 % selon
la valeur fixée dans le registre de maintien 80.
Par défaut, l'indication LED fait référence à la mesure du CO
modifié en valeurs d'humidité relative ou de température via Modbus Holding
Register 79 (voir tableau Registres de maintien).
Capteur de lumière ambiante
L'intensité lumineuse mesurée en lux est disponible dans le registre d'entrée 41. En
outre, un niveau actif et de secours peut être défini dans les registres de maintien
35 et 36. Le registre d'entrée 42 indique si la valeur mesurée est inférieure au niveau
de veille, au-dessus du niveau actif ou entre les deux niveaux :
■
Niveau de lumière ambiante < niveau de veille: Le registre d'entrée 42 indique
« Standby ».
■
Niveau de lumière ambiante > niveau actif: Le registre d'entrée 42 indique « Actif ».
■
Niveau de veille < Niveau de lumière ambiante < Niveau actif: Le registre d'entrée
42 indique « Faible intensité ».
