ER-030478
DOC-034828-12

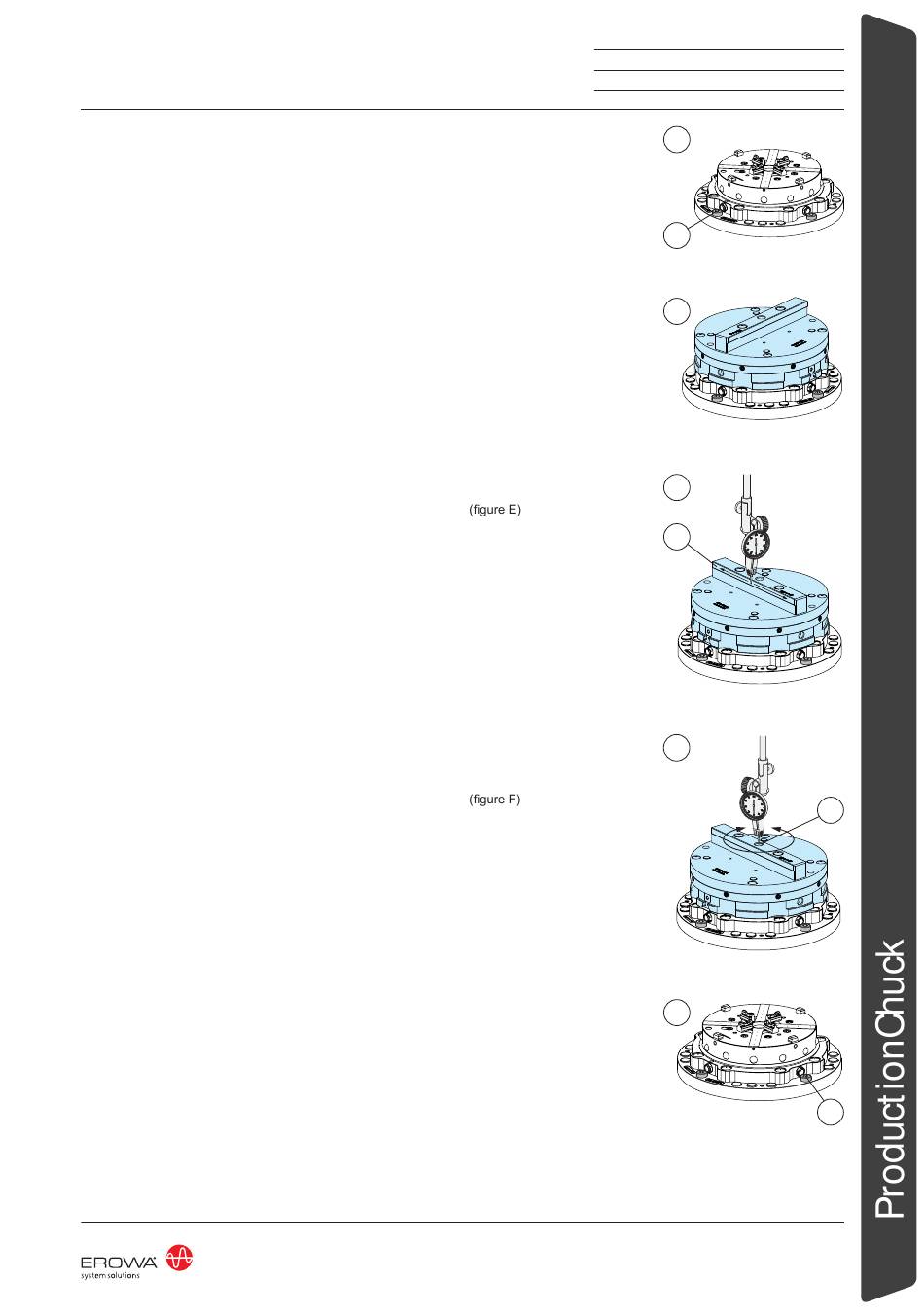

Befestigungsschrauben
(14)
leicht lösen, bis das Spannfutter
in alle Richtungen frei verscho-
ben werden kann.
(Bild C)
Ausrichtpalette
PC
210
auf
Spannfutter Production Chuck
210 aufsetzen und Spannfutter
schliessen.
(Bild D)
Ausrichten der Winkellage an
der Ausrichtfläche (15).
(Bild E)
Aufnahme des Zentrums an der
Ausrichtbohrung (16).
Das ermittelte Zentrum entspricht
dem Systemnullpunkt des Spann-
futters.
(Bild F)
Ausrichtpalette entfernen und
Schrauben M12 (14) mit Dreh-
moment 120 Nm festziehen.
(Bild G)
Loosen attachment bolts (14)
until the chuck can be freely
moved in all directions.
(Diagram C).
Place alignment pallet PC 210
on Production chuck 210.
Close chuck.
(Diagram D)
Align the angular position on the
alignment surface (15).
(Diagram E)
Determine the center on the
alignment borehole (16).
The center thus determined is
identical with the datum point of
the chuck.
(Diagram F)
Remove alignment plate and
tighten bolts M12 (14) to a
torque of 120 Nm.
(Diagram G)
Desserrer les vis de fixation (14)
jusqu'à ce que le mandrin puis-
se être déplacé librement dans
toutes les directions.
(figure C)
Insérer la palette de positionne-
ment PC 210 dans le mandrin
Production Chuck 210 et fermer
le mandrin.
(figure D)
Positionnement angulaire sur la
surface de positionnement (15).
Détermination d'axe sur le per-
çage de positionnement (16).
L'axe ainsi déterminé correspond
au zéro de référence du mandrin.
Enlever la palette de position-
nement et serrer les vis (14)
à 120 Nm.
(figure G)
STANDARDIZATION
WORKHOLDING SYSTEMS
C
14
D
E
15
F
16
G
14
7
