Récepteur RD8200
1
2
4
8
5
6
7
9
24
20
18 19
20
21
22
23
25
26
27
28
29
30
35
31
32
3
10
11
14
12
13
14
15
16
36
GPS actif, recherche de verrouillage satellite
37
Satellite GPS verrouillé
39
3-5 satellites affichés
40
6-8 satellites affichés
34
9-11 satellites affichés
38
12 satellites ou plus affichés
33
58

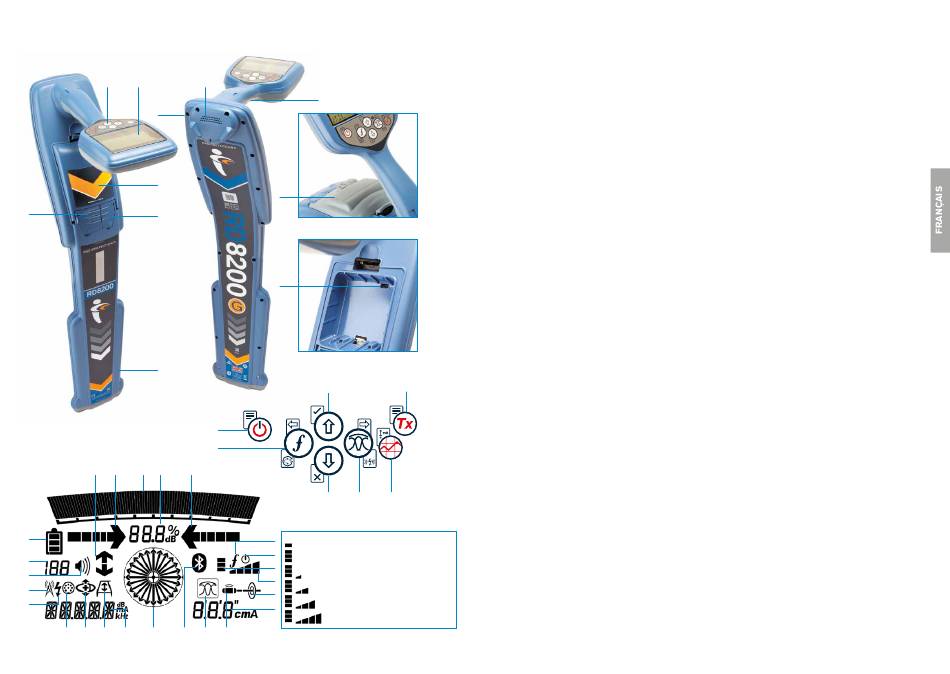

Caractéristiques du
récepteur
1.
Clavier.
2.
Écran LCD avec rétroéclairage
automatique.
3.
Rétroaction haptique (vibration).
4.
Haut-parleur.
5.
Compartiment d'alimentation.
6.
Prise accessoires.
7.
Prise casque.
8.
Modules Bluetooth
9.
Système d'alerte de balancement.
10. Bloc de batterie lithium-ion en option.
11. Port USB
(dans le compartiment d'alimentation).
Console du récepteur
12. Touche Marche/Arrêt.
13. Touche Fréquence.
14. Flèches haut/bas.
17
15. Touche Antenne.
16. Touche de mesure.
17. Touche générateur.
Icônes de l'écran du
récepteur
18. Barre graph qui indique le niveau du
signal de réception
avec un marqueur qui indique la
réponse maximum.
19. Pourcentage du signal reçu.
20. Flèches d'orientation en mode nul /
proportionnel.
21. Niveau de charge des batteries.
22. Valeur de sensibilité / numéro du journal.
23. Volume.
24. Flèches Sens du Courant.
25. Icône Mode radio.
26. Icône Mode puissance (50hZ).
27. Icône Accessoire / mesure.
28. Icône Mode CD.
29. Icône Arceau.
30. Relevé fréquence / courant / menu.
.
®
31. Icône État Bluetooth :
Une icône clignotante signifie que
l'appairage est en cours. L'icône fixe
indique qu'une connexion est active.
32. Icône mode d'antenne :
Indique la sélection du mode de
réception:
Crête / Nul / Crête large / Peak+
33. Icône Sonde : indique qu'une source de
signal de sonde est sélectionnée.
34. Icône Ligne : indique qu'une source de
signal mode ligne est sélectionnée.
35. Boussole : Indique l'orientation
du réseau localisé ou de la sonde
par rapport au récepteur.
36. État de communication du générateur
- confirme que la communication iLOC
est réussie
.
™
37. Indicateur de veille du générateur.
38. Relevé de profondeur.
Récepteurs équipés d'un GPS
uniquement :
39. État du GPS.
40. Qualité du signal GPS.
59
™
/ Guidage.
