Réglage de la détection de position
Le réglage des détecteurs de fin de course est effectué en usine. Il n'est donc pas nécessaire d'effectuer le réglage avant la mise
en place du robinet sur le site.
Si vous souhaitez effectuer ce réglage après une opération de maintenance, il convient de procéder de la manière suivante :
- Enlever le couvercle du boîtier.
- Amener l'obturateur du robinet en position extrême (ouverture ou fermeture).
- Dévisser les deux vis métalliques .
- Ajuster le déclenchement du minirupteur en agissant sur la vis de couleur correspondante à la couleur de la came à régler.
- Procéder de la même manière pour le contact opposé.
- Le réglage de chaque came est indépendant et n'influence en rien le réglage des autres cames.
- Lorsque ces réglages sont terminés, serrer modérément les deux vis métalliques pour verrouiller les réglages.
- Remettre en place le couvercle du boîtier.
1 - Desserrer les vis métalliques

Marquage ATEX

Tableau 7: Récapitulatif des indications pour le marquage ATEX
Boîtier de signalisation pour actionneurs pneumatiques
2 - Régler les cames

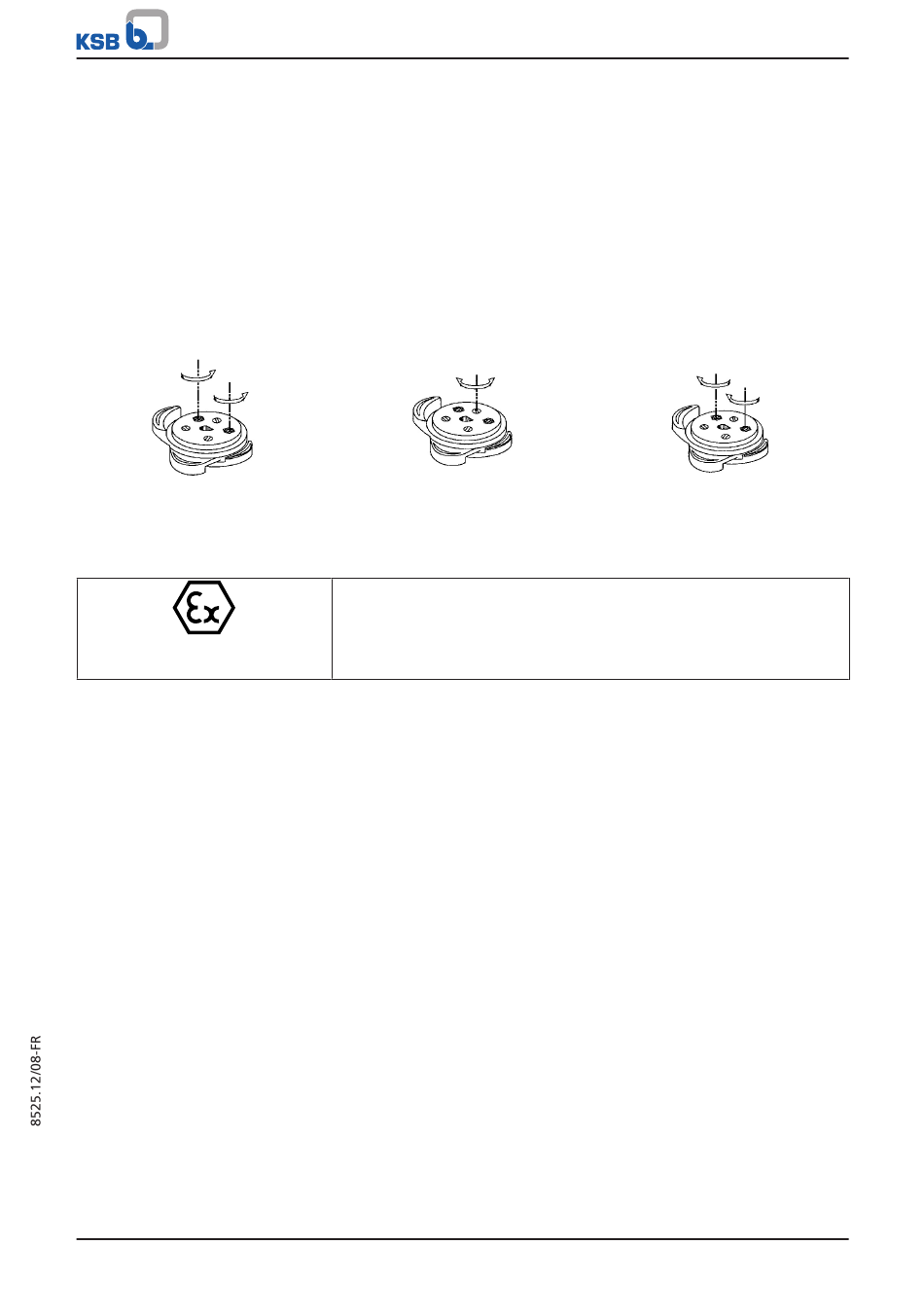

Dessins représentant le réglage des cames
ATEX
II 3D
Ex tc IIIA
T 80° C
- 10°C ≤ Ta ≤ 60 °C
Dc
IP 67
3 - Serrer les vis métalliques
AMTROBOX ATEX pour zone 22
