Auvent Nomade 270o
INSTRUCTIONS DE MONTAGE ET D'ENTRETIEN
APPRENEZ À CONNAÎTRE VOTRE AUVENT
Nous vous recommandons de vérifier que toutes les pièces sont incluses avant la première utilisation.
Boîte 1
1 store à 270 °
6 piquets de jambe à
verrouillage rotatif
(3 dans un sac en toile)

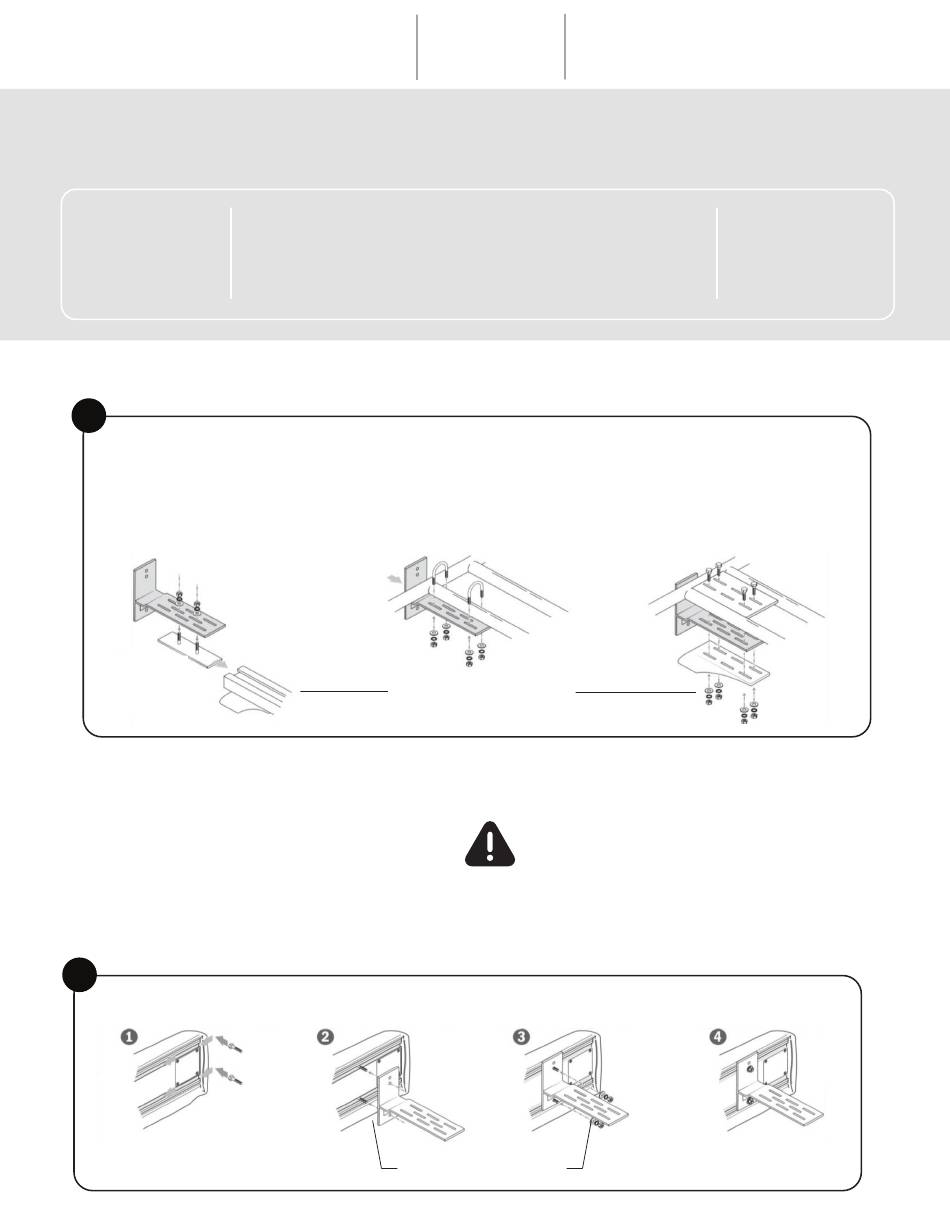

FIXATION DU SUPPORT À LA GALERIE DE TOIT
1
Les supports de stores 270° ont été conçus pour
s'adapter aux configurations de barres de toit les
plus courantes. Cependant, compte tenu du nombre
croissant de modèles de galeries de toit disponibles, il
est difficile de fournir un support de montage adapté
à tous. Vous trouverez ci-dessous des exemples de
montage des supports d'auvent sur des galeries de
Moyen
spécifique pour
galerie de toit.
Non inclus
FIXER L'AUVENT AU SUPPORT
Nous recommandons de faire appel à un installateur
expérimenté d'accessoires 4x4 pour monter l'auvent
sur votre véhicule. Les attaches et les raccords de
fixation doivent être vérifiés régulièrement, tant sur
l'auvent que sur le porte-bagages, afin de s'assurer
que l'auvent est toujours solidement fixé au porte-ba-
gages de votre véhicule.
2
Insérez les boulons M8 de 25 mm fournis dans les rainures de la plaque de support en aluminium
3 supports de montage
6 boulons en U avec écrous et rondelles
6 boulons de montage M8 de 25 mm et écrous
Spécifications de couple
200 Inch Lbs / 17 Foot Lbs
Spécifications de couple
200 Inch Lbs / 17 Foot Lbs
Conducteur : 18079909
18169911: Kit de 6 pièces de poteaux étendus de 3 mètres pilote
Passager: 18179904
19519908: kit de support et poteaux étendus passe
Support: 18169909
19529908: kit de support et poteaux étendus
Boîte 2
2 Sangles de tension
13 Piquets
13 Cordes de haubanage
toit de type plat et de type panier. Le support peut également
être monté sur des barres de toit, mais des fixations spécifiques
supplémentaires peuvent être nécessaires auprès de votre
fournisseur de barres de toit.
En cas de doute, veuillez consulter votre spécialiste des barres de
toit pour connaître les options de montage spécifiques et obtenir
des conseils sur les capacités de charge
LES DÉPLACEMENTS PROLONGÉS SUR
DES TERRAINS ACCIDENTÉS OU ON-
DULÉS NÉCESSITERONT DES
INSPECTIONS PLUS FRÉQUENTES.
Outils nécessaires
1 Clé de 13 mm
