DTC
COMMUTATEUR DE CO2
POUR CONDUITS
PRUDENCE
PRUDENCE
MIW-DTC-FR-000 - 26 / 09 / 16
3.
Ajustez les paramètres:
3.1
Sélectionnez la plage du capteur par JP5. Voir Fig. 2 Plages du capteur
sélection et l'information accompagnant.
3.2
Sélectionnez le point de consigne souhaité par trimmer VR1. (Voir Fig. 3.)
3.3
Sélectionnez l'hystérésis du relais par les cavaliers JP2 et JP3. Voir Fig. 4 et
les combinaisons des cavaliers.

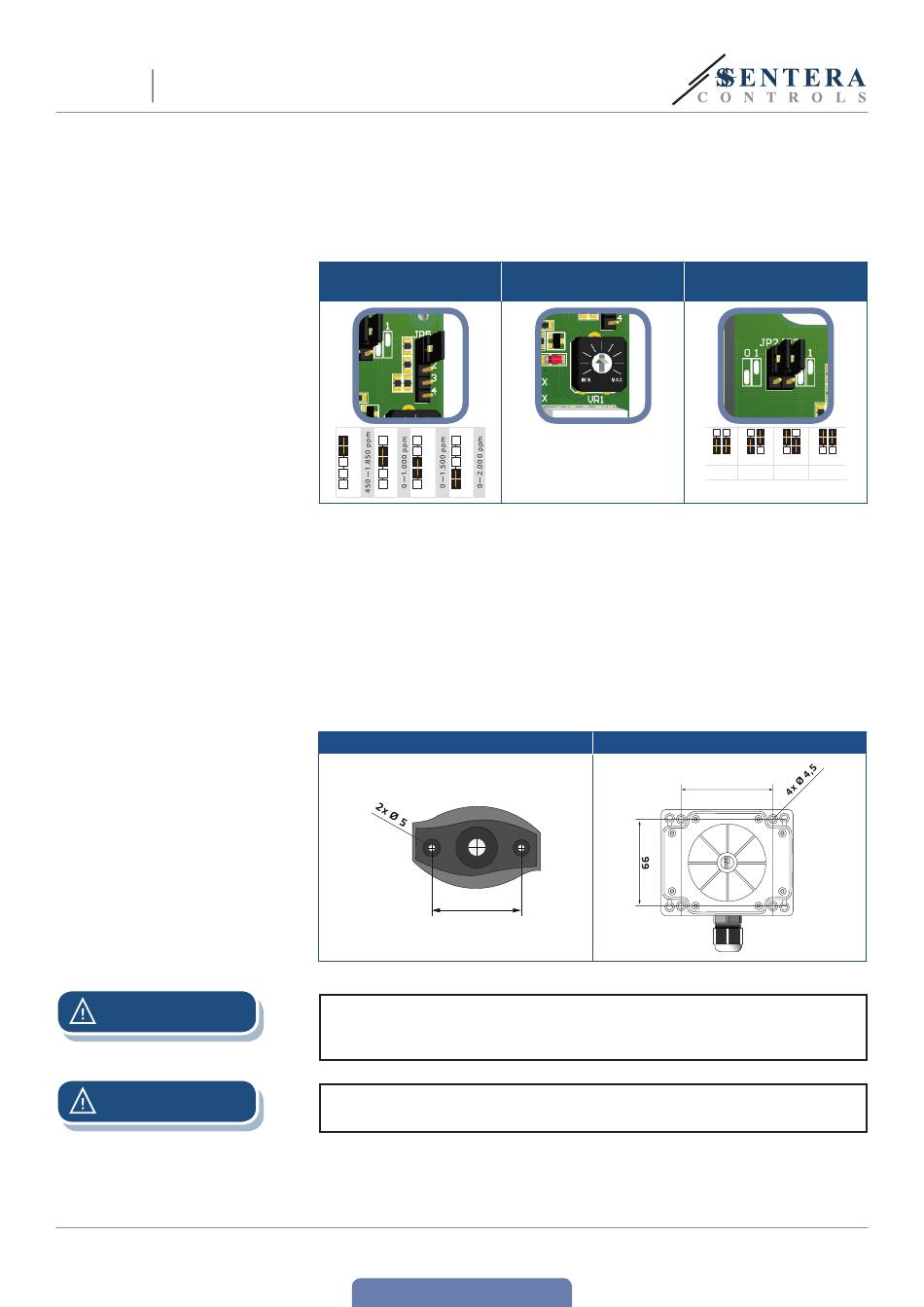

Fig. 2 Plages du capteur
sélection
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
4.
Installez l'appareil à l'extérieur d'un conduit avec le tube monté à l'intérieur du
conduit, mais fixe à l'extérieur.
4.1
Percez un trou serré-étanchéité selon la section du tube (Ø 13 mm).
4.2
Fixez la bride flexible (Fig. 5) sur la surface extérieure du conduit, en
utilisant les vis auto-perceuses livré avec l'appareil. Ensuite, installez le
tube à l'intérieur de la bride flexible. Fait attention à la direction du flux d'air.
4.3
Installez le tube à la profondeur désirée dans le conduit en utilisant la vis
dans la bride flexible.
4.4
Installez et raccordez les câbles avec une «boucle d'écoulement». Vous
pouvez également fixer l'unité à l'extérieur du conduit via les trous de
montage et comme par le dessin dans la Fig. 6.
Fig. 5 Montage de bride
60
Installation de l'unité à proximité des dispositifs émettant hauts-EMI peut
résulter à des mesures erronées. Utilisez des câbles blindés dans des zones à
forte EMI.
Gardez 15 cm de distance minimale entre les lignes de capteurs et les lignes
électriques 230 VAC.
