MANUEL D'INSTALLATION
·

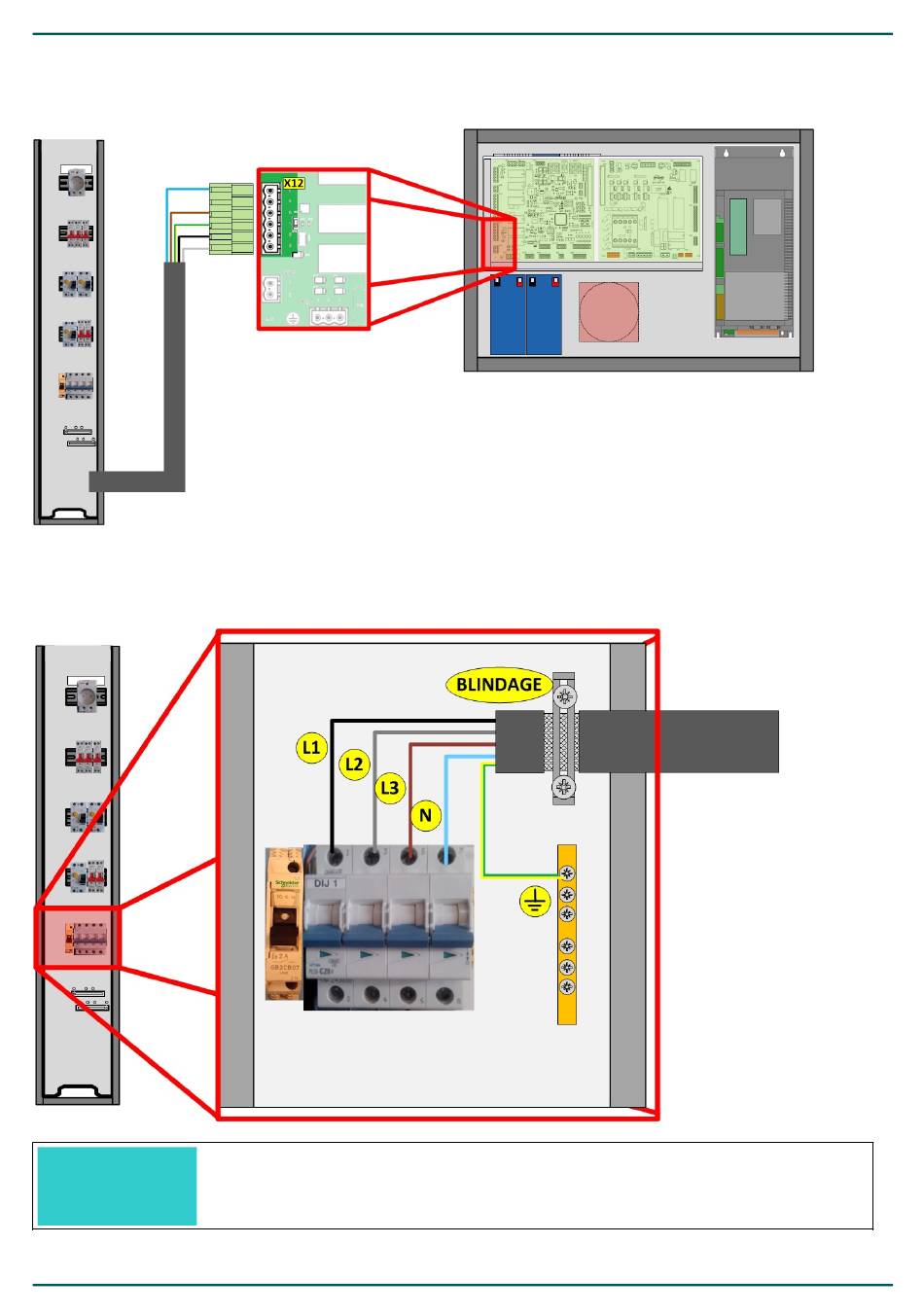

Sur la carte 304SP connectez l'arrivée d'alimentation sur X12 avec le câbles fourni
Cette connexion est faite en usine si votre armoire est en un seul coffret "toute hauteur".
·
Connectez le câble d'alimentation principale N, L1,L2,L3 en entrée de DIJ1. Reliez la terre sur la barrette de
connexion et le blindage sur la platine à l'aide de la bride prévue
Séparez toujours les câbles de puissance (phases moteur, bobines de freins..)
des câbles des signaux basse tension (Sonde thermique, encodeur, contacts
REM ARQUE
de frein).
Ref: B-DP-19-008 - 11
- SWIFT
10 / 42
Sprinte SAS - Tous droits réservés
