Raccordement au clapet à gaz
Le harnais de câblage pour le système de Proflame GTM a deux fils marqués "TH" et "TPTH".
Raccordez les fils au clapet à gaz comme marqué. (TH à TH et TPTH à TPTH). Il y a également un
connecteur supplémentaire marqué « Moteur ». Branchez ce connecteur de « moteur » au
moteur pas à pas sur le clapet à gaz. (Fig. 5)
REMOTE
Support mural de récepteur

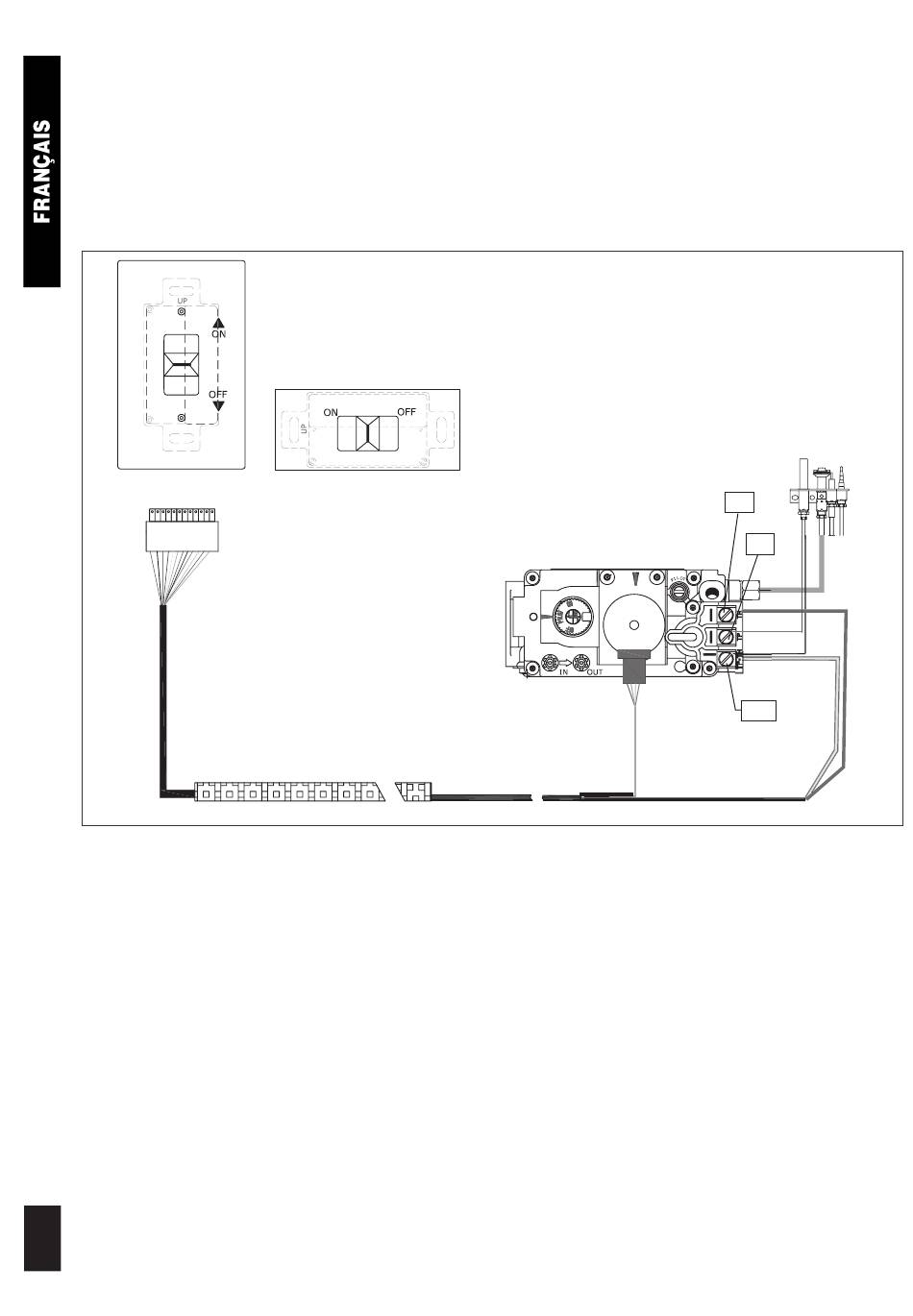

Fig. 5: Schéma de câblage.
PROCEDURE OPERATOIRE
Initialisation du système pour la première fois
Installez les 4 batteries AA dans le compartiment de batterie de récepteur. Notez la polarité de la
batterie et insérez dans le compartiment de batterie comme indiqué sur le couvercle de batterie
(+/-). Placez le commutateur à glissière à 3 positions en position « distante ».
En utilisant l'extrémité d'un trombone, ou tout autre objectif semblable, insérez l'extrémité du
trombone dans le trou marqué « PRG » sur le couvercle avant du récepteur. Le récepteur « va
retentir » trois (3) fois pour indiquer qu'il est prêt à se synchroniser avec un émetteur. Installez les
3 batteries de type AAA dans le compartiment de batterie d'émetteur, situé sur la base de
l'émetteur. Les batteries étant déjà installées dans l'émetteur, appuyez sur le bouton ON. Le
6
récepteur « va retentir » quatre fois pour indiquer que la commande de l'émetteur est acceptée et
configurer le code particulier de cet émetteur. Le système est maintenant initialisé.
REMOTE
Fixation du récepteur de cheminée
Connecteur de récepteur
14
à 14 broches
Modulation 820
TH
(+) (-)
TP
Rouge
Red
Noir
Black
Blanc
White
Vert
Green
TPTH
