INSTALLATION ET FIXATION

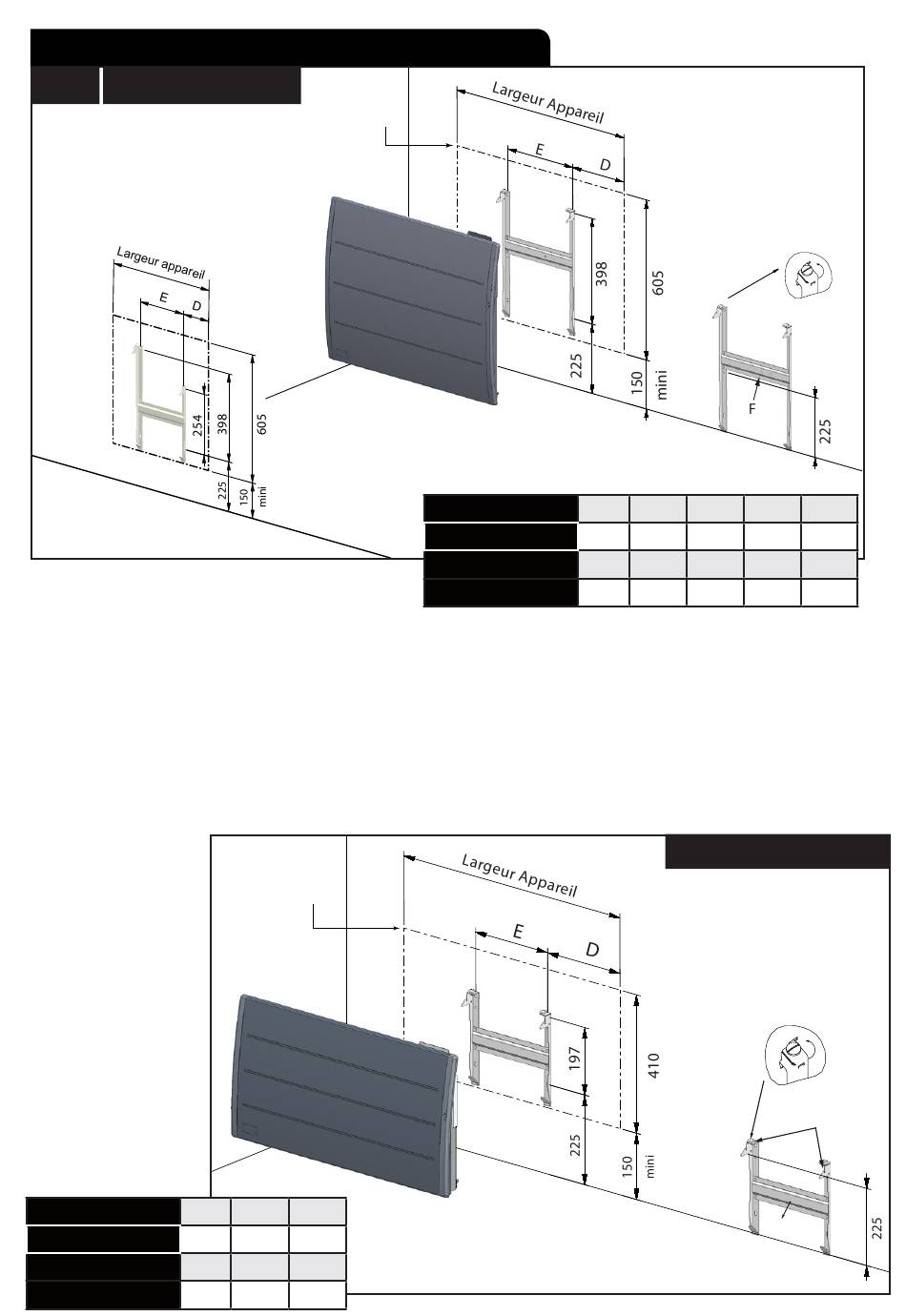

Modèle Horizontal
Fig. C
Version 750 à 1250W
- Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur le (s) verrou (s) de
sécurité dans le sens des aiguilles d'une montre puis ôter le dosseret de l'appareil
(Fig.C&D).
- Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant
de l'orienter dans le bon sens et à la bonne hauteur (Fig. C&D).
- Positionner l'appareil sur le dosseret.
- Verrouiller le dosseret en agissant à l'aide d'un tournevis sur le (s) verrou (s) de
sécurité dans le sens inverse des aiguilles d'une montre (Fig. C&D).
Nota :
- Pour un meilleur
maintien de
l'appareil au mur,
il est possible
de rajouter 1 vis
de fixation sur
le montant du
dosseret (Rep. F
Fig. C&D).
PUISSANCES
750W
Largeur Appareil (mm)
780
D (mm)
261,5
E (mm)
257
Encombrement
de l'appareil
(1500 et 2000W)
Encombrement
de l'appareil
1000W 1500W
940 1180
270 240
400 700
(mm)
PUISSANCES
750W
Largeur Appareil (mm)
455
D (mm)
127,5
E (mm)
200
(mm)
Verrou
de sécurité
Gabarit
de pose
1000W 1250W 1500W
615 775 935
187,5 237,5 242,5
240 300 450
Modèle Bas
Verrou
de sécurité
F
Gabarit
de pose
2000W
1175
237,5
700
Fig. D
Repère de
perçage
7.
