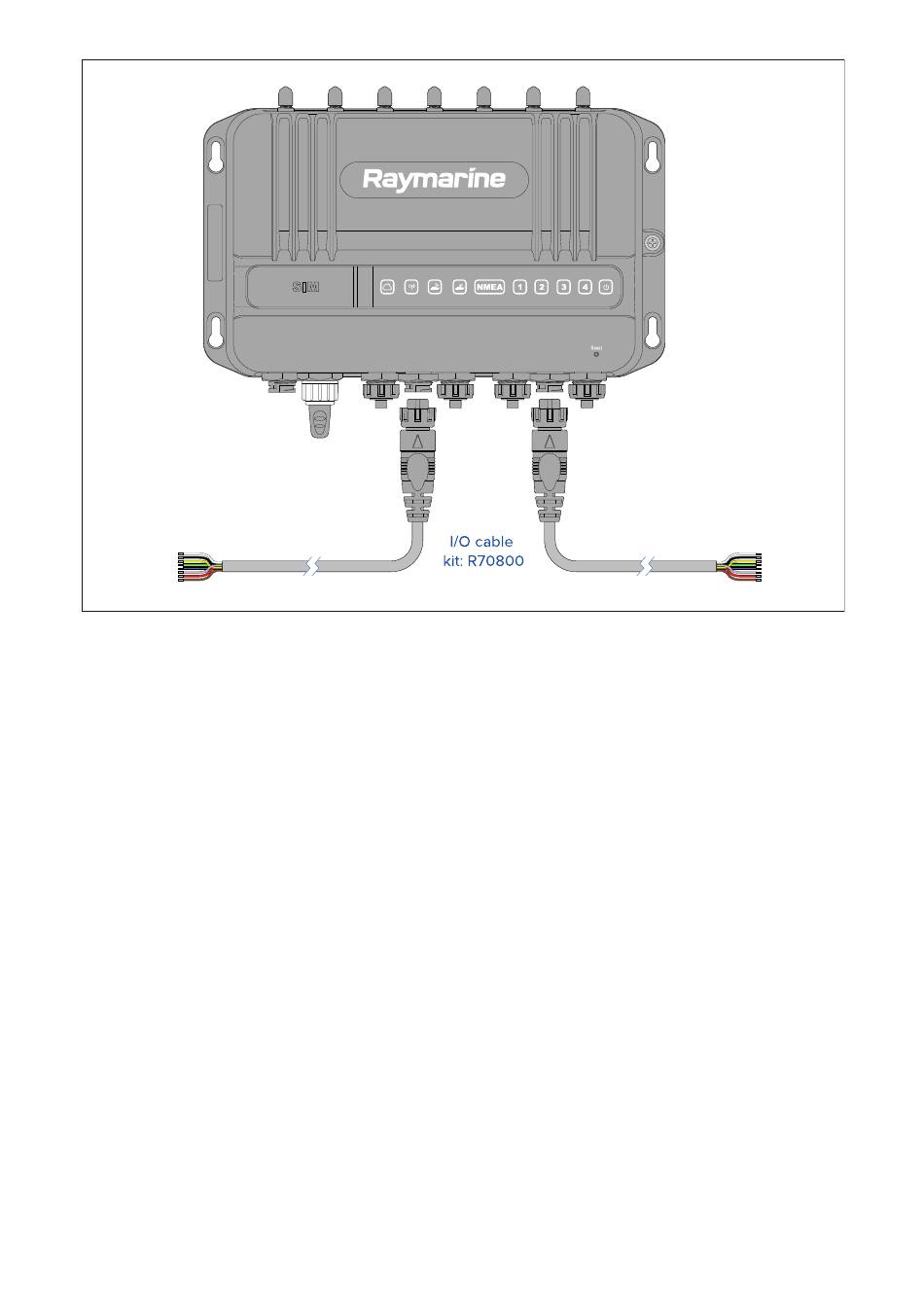

Fils du câble de signal d'entrée
• Blanc = Entrée 1 +
• Noir = Entrée 1 -
• Jaune = Entrée 2+
• Vert = Entrée 2-
• Violet = Entrée 3+
• Gris = Entrée 3-
• Rouge = Entrée 4 +
• Marron = Entrée 4-
Fils du câble de signal de sortie
• Blanc = Sortie 1 Pas de borne
• Noir = Sortie 1 Borne commune
• Jaune = Sortie 2 Pas de borne
• Vert = Sortie 2 Borne commune
• Violet = Sortie 3 Pas de borne
• Gris = Sortie 3 Borne commune
• Rouge = Sortie 4 Pas de borne
• Marron = Sortie 4 Borne commune
Informations d'entrée
La connexion d'entrée comprend 4 canaux d'entrée configurables.
Vous pouvez configurer les canaux d'entrée comme suit :
• Mesure de tension de 0 V CC vers tension d'alimentation.
• Connecter les commutateurs entre canal et négatif, ou entre canal et alimentation.
• Les commutateurs peuvent se fermer en négatif ou se fermer en positif.
Connexions
