3. Vue d'ensemble
3.1 Affichage du panneau avant

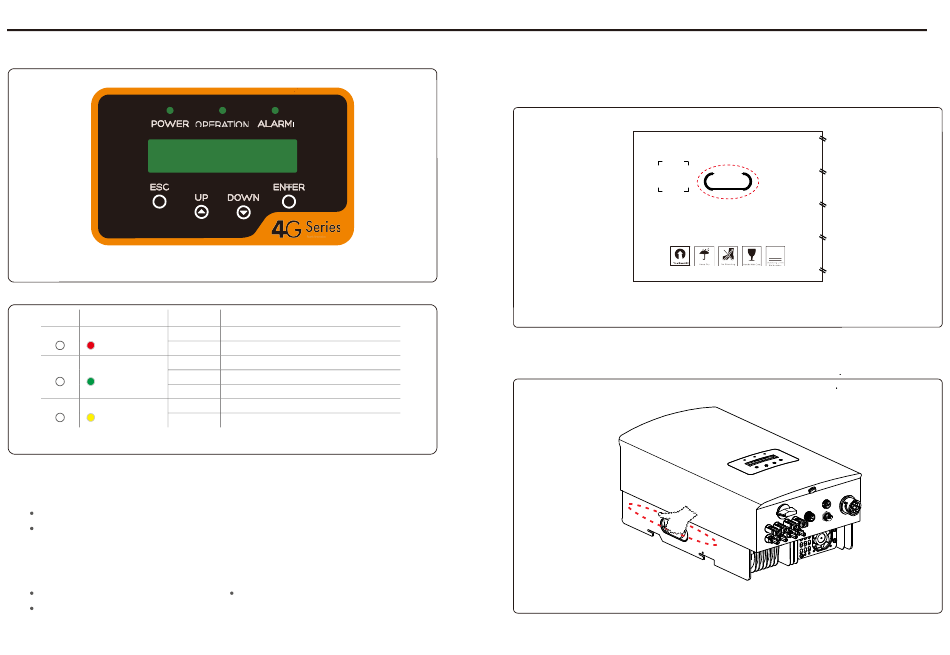

Figure 3.1 Affichage du panneau avant
3.2
Voyants d'état LED
Voyant
voyant
1
POWER
FONCTIONNEM
2
ENT
CLIGNOTANT
ALARME
3
Tableau 3.1 Voyants indicateurs d'état
3.3
Clavier
Il y a quatre touches sur le panneau avant de l'onduleur (de gauche à droite) : les
touches ESC, UP, DOWN et ENTER. Le clavier est utilisé pour :
Faire défiler les options affichées (les touches UP et DOWN), accéder pour modifier
les paramètres réglables (touches ESC et ENTER).
3.4
LCD
L'écran à cristaux liquides (LCD) à deux lignes est situé sur le panneau avant de l'onduleur et affiche les
informations suivantes :
État de fonctionnement et données de l'onduleur ;
Messages d'alarme et indications de défaut.
.6.
Description
L'onduleur peut détecter l'alimentation CC.
ON
Pas d'alimentation CC ou faible alimentation CC.
OFF
ON
L'onduleur fonctionne correctement.
L'onduleur s'est arrêté pour fournir de
OFF
L'onduleur s'est en cours d'initialisation.
ON
Une alarme ou un défaut est détecté(e).
L'onduleur fonctionne sans défaut ni alarme
OFF
Messages de service pour l'opérateur ;
4.
Manipulation et stockage du produit
4.1 Manipulation du produit
Veuillez consulter les instructions ci-dessous concernant la manipulation de l'onduleur :
1. Les cercles rouges ci-dessous indiquent les découpes sur l'emballage du produit.
Enfoncez les découpes pour former des poignées permettant de déplacer l'onduleur (voir la figure 4.1).
2. Ouvrez le carton. En vous faisant aider d'une autre personne, manipulez les deux côtés de l'onduleur au
niveau de la zone indiquée en pointillé (voir la figure 4.2).
.
3
Figure 4.1 Déplacer l'onduleur
Figure 4.2 Poignées de l'onduleur
