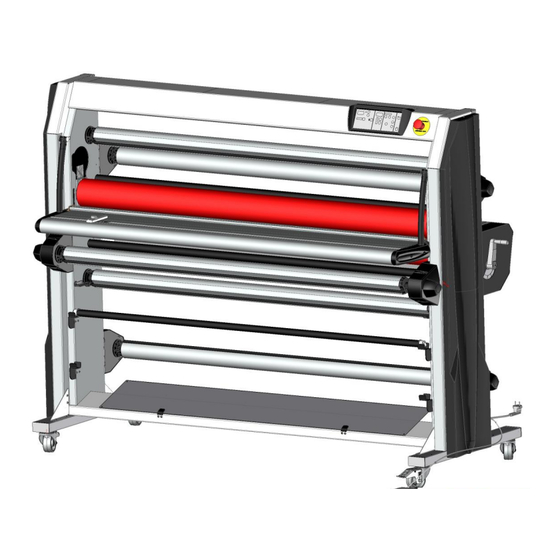

Atlantic 1650 Notice Utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
ATLANTIC

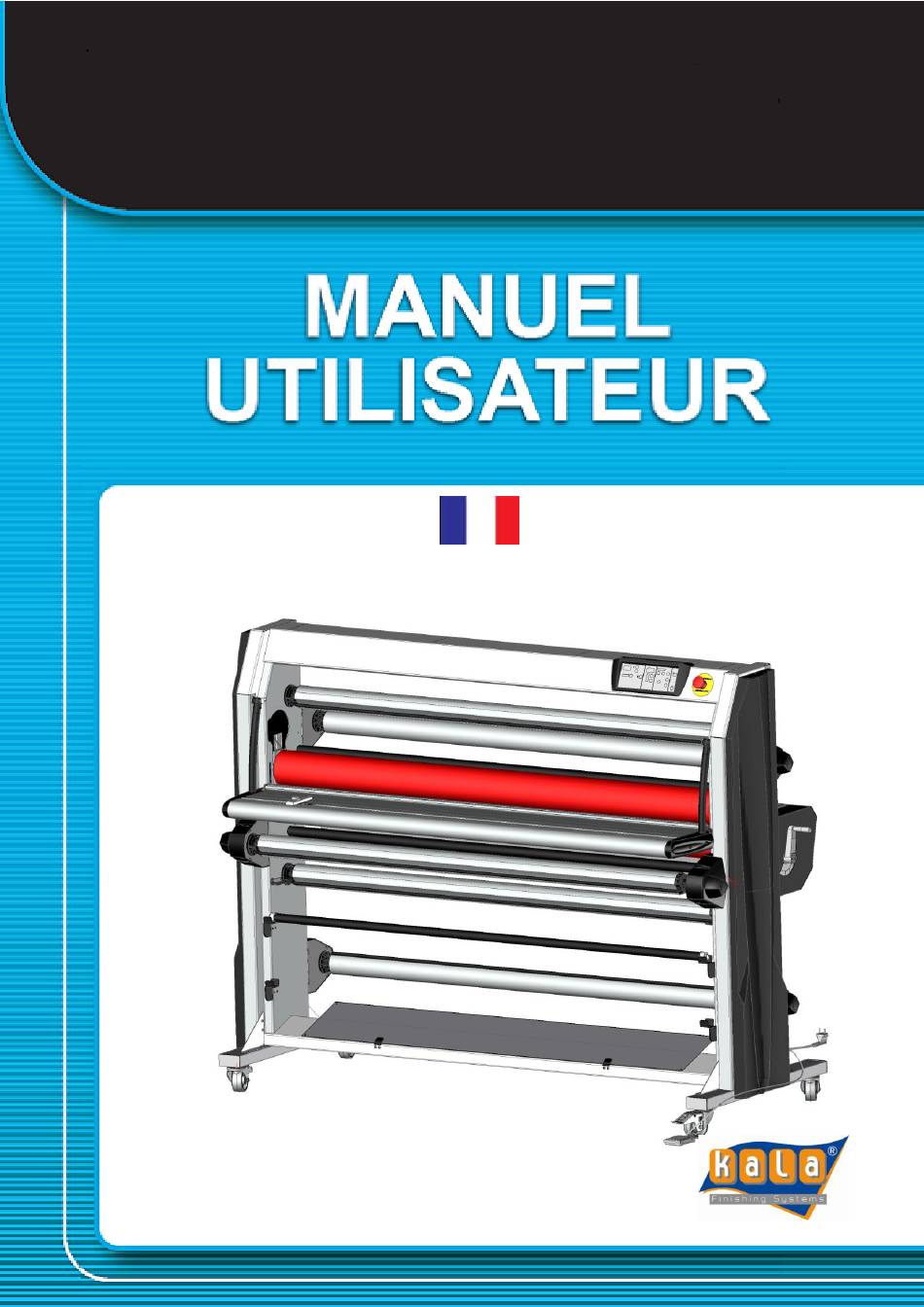

NOTICE UTILISATEUR ATLANTIC 1650
1650
1
VERSION ORIGINALE : EDITION 1

Publicité

Table des Matières
loading

Sommaire des Matières pour Atlantic 1650

  • Page 1 ATLANTIC NOTICE UTILISATEUR ATLANTIC 1650 1650 VERSION ORIGINALE : EDITION 1...
  • Page 2 NOTICE UTILISATEUR ATLANTIC 1650 INTRODUCTION Nous vous remercions d’avoir fait l’acquisition d’un laminateur Kala. Celui-ci a été conçu par nos ingénieurs pour une utilisation intensive avec l’assurance de résultats qualitatifs. Fabriqué avec les meilleurs matériaux et sous un contrôle qualité intense dans les différentes étapes de sa fabrication, ce laminateur a été...

  • Page 3: Table Des Matières

    NOTICE UTILISATEUR ATLANTIC 1650 SOMMAIRE 1. Déclaration de conformité et garantie 2. La réception de votre laminateur 2.1 La définition de votre zone de travail 2.2 Le déballage de votre machine 2.3 Manutention, transport, stockage 3. Précautions lors de son installation 3.1 Alimentation réseau électrique...

  • Page 4: Déclaration De Conformité Et Garantie

    équipements et leurs caractéristiques techniques. Garantie : Votre laminateur ATLANTIC 1650 est garanti contre tous les défauts de matériaux et de fabrication pendant une période d’un an après la date d’achat. En cas de défauts de matériaux ou de fabrication, la société ayant vendu l’appareil réparera celui-ci sur site ou dans ses ateliers.

  • Page 5: La Reception De Votre Machine

    NOTICE UTILISATEUR ATLANTIC 1650 2. LA RECEPTION DE VOTRE MACHINE 2.1 La définition de votre zone de travail Avant de déballer votre laminateur, il est nécessaire de déterminer votre zone de travail : vous devez pouvoir accéder aisément à toutes les parties de la machine.

  • Page 6: Alimentation Réseau Électrique

    NOTICE UTILISATEUR ATLANTIC 1650 3. PRECAUTIONS LORS DE L’INSTALLATION 3.1 Alimentation réseau électrique 3.3 Information de sécurité : Indication des risques utilisateur sur le Vérifier que : laminateur. Conformément à la normalisation en vigueur - La tension de votre machine correspond à...

  • Page 7: Éléments De Votre Machine, Panneau De Commande

    NOTICE UTILISATEUR ATLANTIC 1650 4. ELEMENTS DE VOTRE MACHINE, PANNEAU DE COMMANDE 4.1 Eléments de votre machine et accessoires Composants du laminateur ATLANTIC Désignation Désignation Axes autobloquants gradués X5 Molette inférieure de réglage de la tension Mandrins carton (ø intérieur 76 mm ou 3’’) X3 Verrou indexé...

  • Page 8: Panneau De Commande

    NOTICE UTILISATEUR ATLANTIC 1650 . ELEMENTS DE VOTRE MACHINE, PANNEAU DE COMMANDE 4.2 Panneau de commande ZONE 4 ZONE 2 ZONE 3 ZONE 1 ZONE 1 (représentation de (a) à (j) ZONE 3 (représentation de (n) à (s) Barre-graphe d’affichage de la vitesse Affichage de la température désirée sur le...

  • Page 9: Réglages Et Recommandations

    M (e) jusqu’à ce que le voyant correspondant à la mémoire désirée s’allume. Mise en veille automatique de votre laminateur ATLANTIC : la mémoire 5 ne peut recevoir une consigne de température maximale de 80°C. Cette mémoire sera activée automatiquement lorsque la rotation des rouleaux n’aura pas été...

  • Page 10: Reglage De La Vitesse Des Rouleaux

    L’ensemble de ces fonctions est regroupé en ZONE 2 du panneau de commande. L’Atlantic 1650 est équipé d’un dispositif de réglage d’écartement et de mise en pression des rouleaux. Ce dispositif affiche la mesure de cette valeur en millimètre ou lorsque les rouleaux sont en pression, une pression relative de 1 à...

  • Page 11: Commande Pédale

    5.7 Sécurité utilisateur Le laminateur ATLANTIC 1650 est doté de 3 éléments de sécurité qui déclenchent l’arrêt immédiat de la rotation des cylindres : - une cellule laser (13) : située sur le coté droit de la machine, elle détecte une main ou tout autre obstacle qui coupe le faisceau laser.

  • Page 12: Utilisations

    NOTICE UTILISATEUR ATLANTIC 1650 6. UTILISATIONS 6.1 Les emplacements et leur fonction Le mistral dispose de nombreuses possibilités que beaucoup d’autres produits n’ont pas. Tout d’abord il est livré avec 5 axes autobloquants strictement identiques qui peuvent être utilisés à n’importe quel emplacement et dans les deux sens...
  • Page 13 à mesure de l’avance de la matière adhésive. Ce cas reste rare mais est possible avec votre laminateur Atlantic. Attention, comme pour RS, le sens de rotation dépend du sens de bobinage de votre matière en FI. Il peut aussi recevoir la barre d’alimentation visuels imprimés (3) sur laquelle on positionnera des travaux...
  • Page 14 NOTICE UTILISATEUR ATLANTIC 1650 6. UTILISATIONS ST stockages (2 au total) Votre laminateur vous permet suivant les types de travaux que vous réalisez de stocker vos bobines de films lorsque vous n’avez pas besoin de l’ensemble des axes en position de travail.
  • Page 15 NOTICE UTILISATEUR ATLANTIC 1650 6. UTILISATIONS 6.2 CHARGEMENT D’UNE BOBINE SUR UN AXE AUTOBLOQUANT. 1 - Placez l’axe autobloquant à l’intérieur du mandrin carton. 2 - Centrez la bobine en vous aidant des règles graduées présentes sur l’axe puis bloquer par rotation le mandrin carton à...

  • Page 16: Encapsulation À Chaud

    NOTICE UTILISATEUR ATLANTIC 1650 6. UTILISATIONS 6.3 ENCAPSULATION A CHAUD Retirer impérativement la table de sortie 15 de sa position sur la machine et la stocker à son emplacement. Ouvrez le rouleau laminateur supérieur (rouleau noir à l’arrière de la machine).

  • Page 17: Pose D'application Tape

    NOTICE UTILISATEUR ATLANTIC 1650 6. UTILISATIONS 6.4 POSE D’APPLICATION TAPE Mettre en place en un axe autobloquant sur lequel aura été insérée votre bobine d’application tape. Il s’agit d’un des rares cas pour lequel l’application passe au dessus de la barre de séparation supérieure...

  • Page 18: Plastification Simple Face (Bobine Avec Film À L'extérieur)

    NOTICE UTILISATEUR ATLANTIC 1650 6. UTILISATIONS 6.5 PLASTIFICATION SIMPLE FACE (BOBINE AVEC FILM A L’EXTERIEUR) Mettre en place en un axe autobloquant sur lequel aura été insérée votre bobine de film. Le film passe sous la barre de séparation supérieure (20) Séparez le film de son...

  • Page 19: Plastification Simple Face (Bobine Avec Protecteur À L'intérieur)

    NOTICE UTILISATEUR ATLANTIC 1650 6. UTILISATIONS 6.6 PLASTIFICATION SIMPLE FACE (BOBINE AVEC PROTECTEUR A L’INTERIEUR) Mettre en place en un axe autobloquant sur lequel aura été insérée votre bobine de film. Le film passe sous la barre de séparation supérieure (20).

  • Page 20: Plastification Simple Face Et Adhésivage Simultané

    NOTICE UTILISATEUR ATLANTIC 1650 6. UTILISATIONS 6.7 PLASTIFICATION SIMPLE FACE ET ADHESIVAGE SIMULTANE La partie haute est identique au cas 6.5, merci de vous y référer. Pour le chargement en partie basse de la machine (sous la table ’introduction). Mettre en place en un axe autobloquant sur lequel aura été...

  • Page 21: Plastification Simple Face Avec Papier Perdu

    NOTICE UTILISATEUR ATLANTIC 1650 6. UTILISATIONS 6.8 PLASTIFICATION SIMPLE FACE AVEC PAPIER PERDU La partie haute est identique au cas 6.5, merci de vous y référer. Pour le chargement en partie basse de la machine (sous la table d’introduction). Mettre en place en un axe autobloquant sur lequel aura été...

  • Page 22: Plastification Recto Verso Simultanée (Encapsulation À Froid)

    NOTICE UTILISATEUR ATLANTIC 1650 6. UTILISATIONS 6.9 PLASTIFICATION RECTO VERSO SIMULTANEE (ENCAPSULATION A FROID) La partie haute est identique au cas 6.5, merci de vous y référer. Mettre en place en un axe autobloquant sur lequel aura été insérée votre bobine de film.

  • Page 23: Contre-Collage Sur Panneau Rigide

    NOTICE UTILISATEUR ATLANTIC 1650 6. UTILISATIONS 6.10 CONTRE COLLAGE SUR PANNEAU RIGIDE 1. Sur le document adhésivé, 2. Positionner le document (Rep.1) et le décoller une bande de papier coller manuellement sur le support protecteur du film d’environ 5 (Rep.3). Ecarter le papier protecteur cm et le plier.

  • Page 24: Encapsulation À Chaud

    NOTICE UTILISATEUR ATLANTIC 1650 7. REGLAGES - RECOMMANDATIONS 7.1 Encapsulation à chaud Nota : les rouleaux chauffants ont besoin de temps pour atteindre leur température de consigne (par exemple pour passer de la température ambiante à une température de 100°C, il faut environ 40 minutes).

  • Page 25: Incidents Pouvant Survenir

    NOTICE UTILISATEUR ATLANTIC 1650 9. INCIDENTS POUVANT SURVENIR NATURE DU PROBLEME CAUSE PROBABLE ACTION - le document est introduit trop rapidement Retenir plus fermement le - le document n’a pas été Le document est ondulé ou plissé document lors de l’introduction dans les...

  • Page 26: Caractéristiques Techniques

    Pour tout autres cas de défauts, contacter l’installateur agrée par le constructeur. 13. MISE AU REBUT Le modèle Atlantic 1650 ne comporte pas de composants nocifs à l’environnement. La mise au rebut doit être réalisée par une entreprise de recyclage.

  • Page 27: Documentations Techniques, Schéma De Principe Électrique

    NOTICE UTILISATEUR ATLANTIC 1650 14. DOCUMENTATIONS TECHNIQUES - SCHEMA DE PRINCIPE ELECTRIQUE 14.1 Composants électriques et de sécurité : vue éclatée VERSION ORIGINALE : EDITION 1...

  • Page 28: Composants Électriques Et De Sécurité : Nomenclature

    NOTICE UTILISATEUR ATLANTIC 1650 14. DOCUMENTATIONS TECHNIQUES - SCHEMA DE PRINCIPE ELECTRIQUE 14.2 Composants électriques et de sécurité : nomenclature REFERENCE DESIGNATION DESIGNATION Qté : MP600201 Interrupter O-I Main switch O-I MP440207 Porte fusible Fuse holder MP442200 Microrupteur de sécurité (capot de...
  • Page 29 NOTICE UTILISATEUR ATLANTIC 1650 14. DOCUMENTATIONS TECHNIQUES - SCHEMA DE PRINCIPE ELECTRIQUE VERSION ORIGINALE : EDITION 1...
  • Page 30 NOTICE UTILISATEUR ATLANTIC 1650 NOTES ................... .
  • Page 31 NOTICE UTILISATEUR ATLANTIC 1650 VERSION ORIGINALE : EDITION 1...
