Installation du capteur
Respectez les règles d'installation !
Il est particulièrement important de s'assurer que la
distance entre le joint d'étanchéïté et la conduite
correspond aux dimensions (H) que vous avez
mentionnées dans votre commande (voir figure 9).

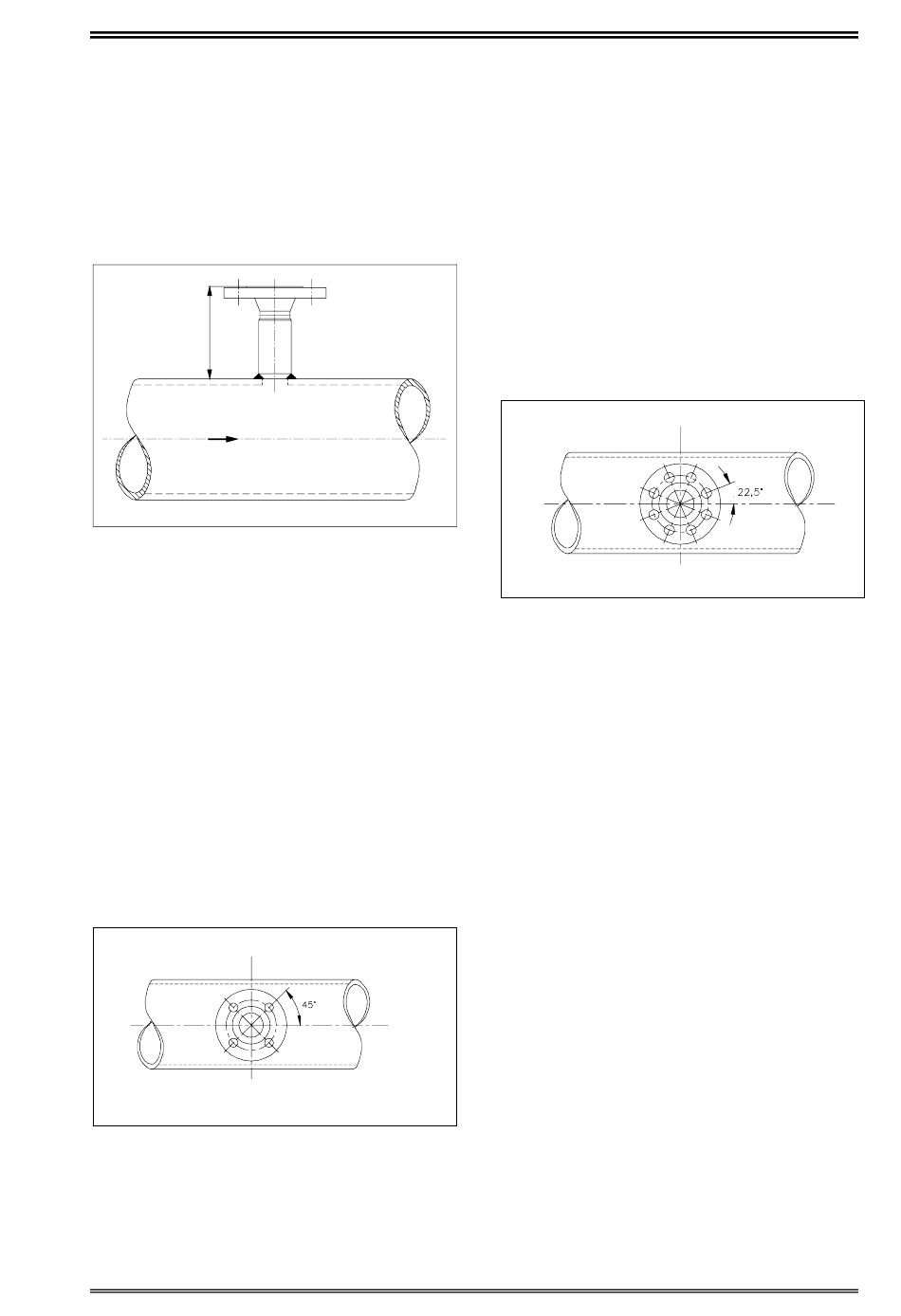

H
Fig. 9
Dimensions (H) standard (extension possible en
option) :
IBF-20
80mm
IBF-25/26
127mm
IBF-35/36
150mm
IBF-65/66
146mm
6.1. Installation d'un IBF-20
1. Percez un trou de 18mm de diameter dans la
conduite.
2. Positionnez le piquage de montage de l'ITABAR
sur la conduite en laissant un espace de 1 à 2 mm.
Les trous des écrous de la bride doivent être à 45°C
de l'axe de la conduite (voir figure 10).
Fig. 10
3. Respectez la dimension H pendant la soudure du
piquage (voir figure 9 : retrait du soudage).
4. Vérifiez l'alignement du piquage à nouveau, puis
terminez la soudure.
5. Maintenant, l'ITABAR peut être installé dans la
conduite. Placer le joint d'étanchéïté sur la bride.
Insérez le capteur dans le piquage et assurez-vous
que la flèche à la tête du capteur est bien dans la
direction du flux. Serrez les boulons et les écrous au
carré.
Note:
Sur les brides à boulons à 6 trous, le piquage doit
être de façon à ce que les trous dans la bride
forment un angle de 22.5° avec l'axe de la conduite
(voir figure 11).
Fig. 11
6.2 Installation de l'IBF-21
La conception de l'IBF-21 est Presque identique à
celle de l'IBF-20. La seule différence, c'est le
support du capteur (avec fermeture ou hermétique)
(voir figure 12) qui supporte des vitesses supérieures
dans la conduite. Excepté pour l'installation du
support du capteur, les règles d'installation sont
identiques à celles de l'IBF-20.
Installation du support :
1. Installez le piquage comme décrit au paragraphe
6.1.
2. Prenez une corde et serrez une extrêmité autour
du piquage existant. Enroulez l'autre bout autour de
la conduite. Inscrivez la moitié de la circonférence
de la conduite.
3. Maintenant, percez un second trou de 18 mm de
diamètre dans la conduite.
4. Otez la fermeture du support du capteur (si elle
existe). Installez le support du capteur sur la
conduite en laissant à peu près 2 mm d'écart.
5. Insérez le capteur dans la conduite et verifiez
l'alignement du support du capteur. Si nécessaire,
corrigez l'alignement.
6. Maintenant, vous pouvez terminer la soudure.
