Charot MAGNETIS C.C Notice Technique page 22

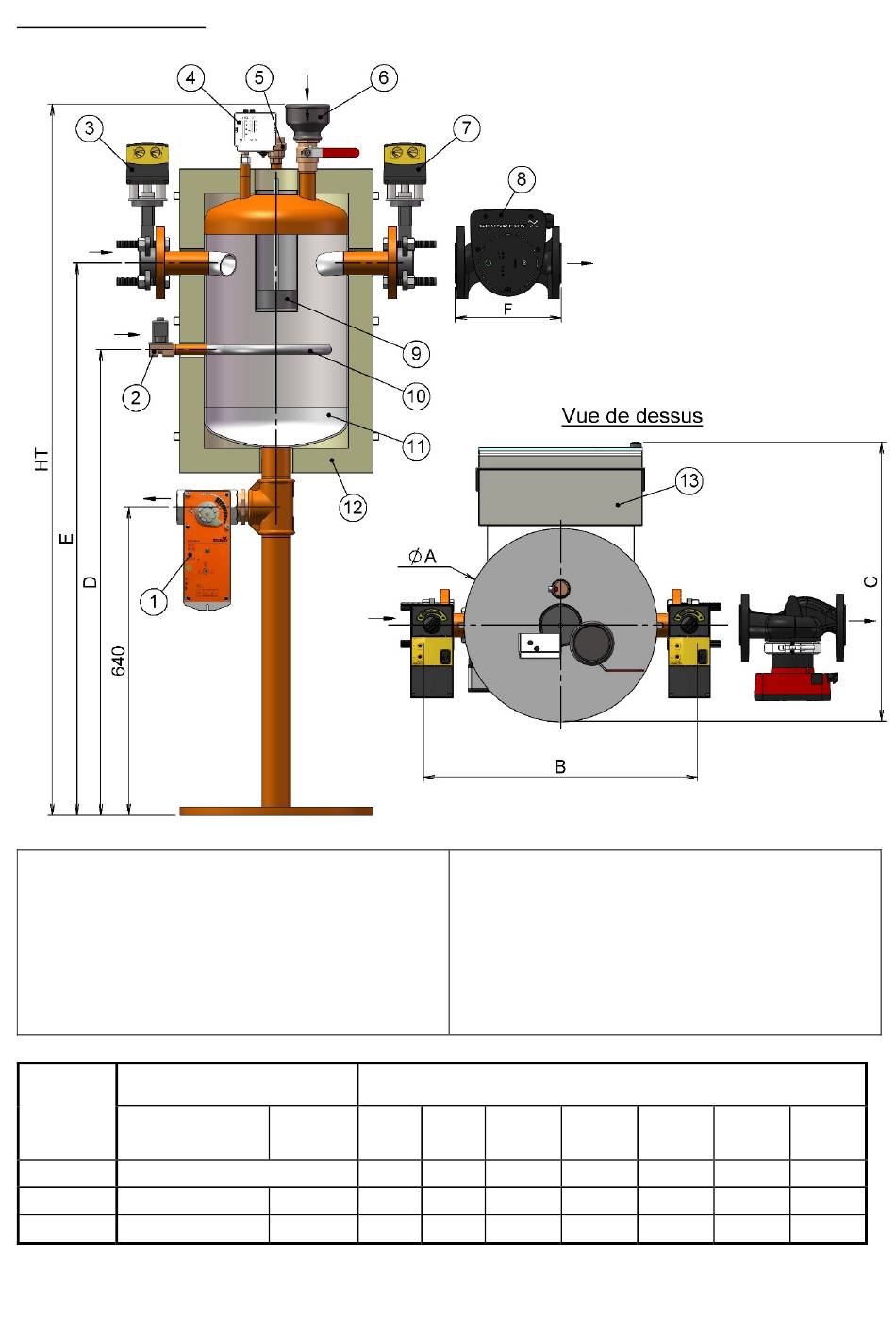

Version automatique :
1 ‐ Vanne de vidange motorisée 50/60 F.
2 ‐ Electrovanne de remplissage 15/21 F.
3 ‐ Vanne entrée circuit motorisée.
4 ‐ Pressostat.
5 ‐ Purgeur d'air.
6 ‐ Entonnoir pour additifs.
7 ‐ Vanne sortie circuit motorisée.
Raccordements
Modèles
Entrée ‐ Sortie
circuit
EM 11A
EM 25A DN 65
EM 45A DN 100
Pompe ØA
DN 40 400
DN 50 500
DN 65 650
8 ‐ Pompe de circulation simple.
9 ‐ Electroaimant.
10 ‐ Rampe circulaire de nettoyage.
11 ‐ Corps en acier.
12 ‐ Isolation M0.
13 ‐ Coffret électrique avec automate câblé.
B C
570 580
700 685
865 820
‐ 22 ‐
Cotes
D E F
970 1150 220
990 1170 280
970 1180 340
HT
1480
1520
1575
