FLUXUS F532TE
7.1.1 Raccordement du câble de capteurs au transmetteur
Important !
L'indice de protection du transmetteur n'est assuré que si tous les câbles sont montés de façon étanche dans les
presse-étoupe et si le boîtier est fermement vissé.
7.1.1.1 Câble de capteurs avec gaine plastique et extrémités dénudées
• Découpez et enlevez la gaine protectrice au bout du câble de capteurs en veillant à ce que le câble ne soit pas endommagé.

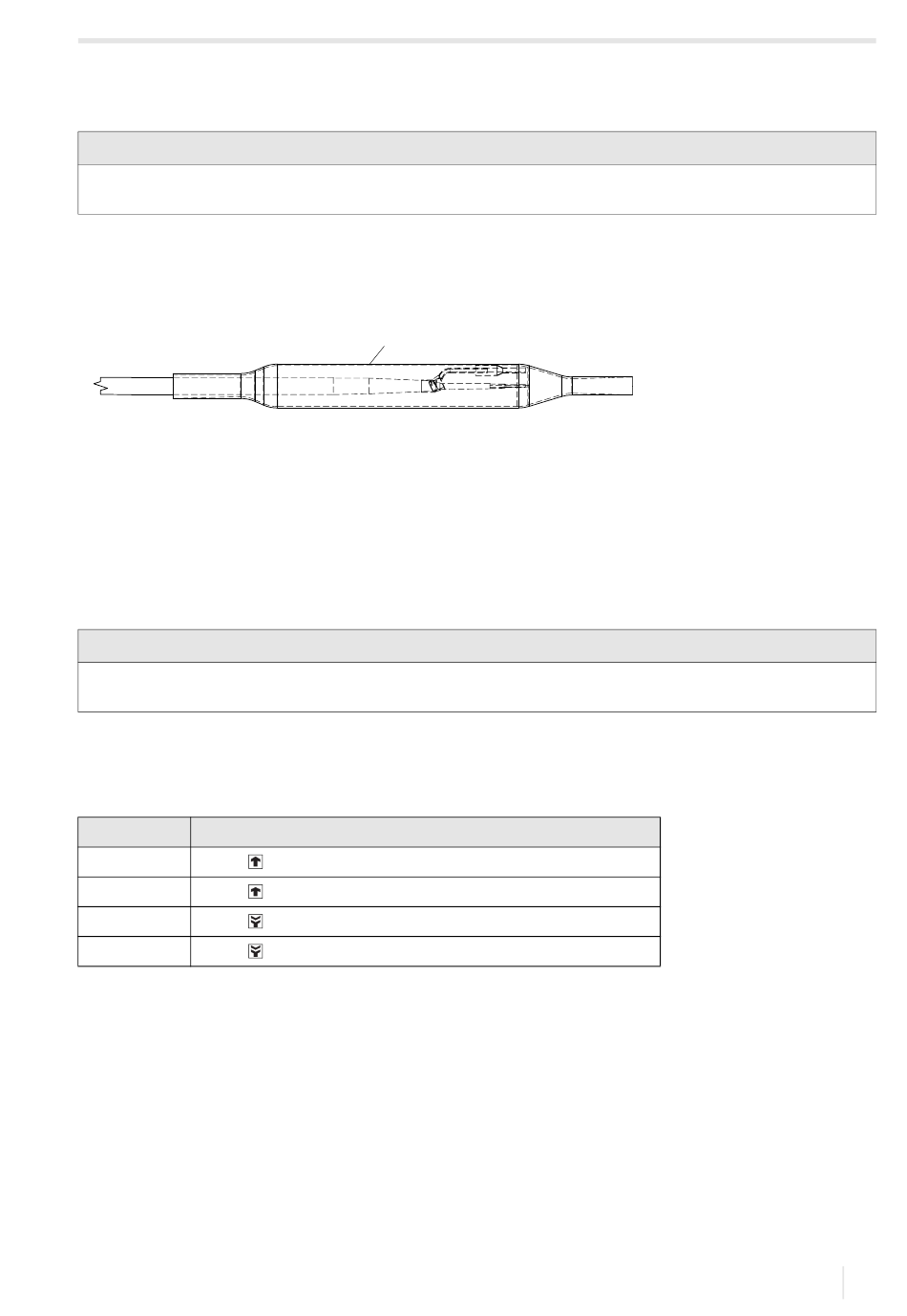

Fig. 7.2 : Câble de capteurs avec gaine protectrice
1 – gaine protectrice
• Retirez le bouchon pour le raccordement du câble de capteurs.
• Dévissez le presse-étoupe du câble de capteurs. La pièce de compression reste dans la collerette.
• Faites passer le câble de capteurs à travers la collerette et la pièce de compression.
• Préparez le câble de capteurs.
• Raccourcissez le blindage extérieur et ramenez-le sur la pièce de compression.
• Vissez le côté bague d'étanchéité du corps dans le boîtier du transmetteur.
• Faites passer le câble de capteurs dans le boîtier.
Avis !
Un bon contact électrique entre le blindage extérieur et la collerette (et donc le boîtier) est indispensable pour assurer
de bonnes caractéristiques CEM.
• Fixez le presse-étoupe en vissant la collerette sur le corps.
• Raccordez le câble de capteurs aux bornes du transmetteur.
Tab. 7.1 : Brochage
borne raccordement
AV capteur
AVS capteur
ARS capteur
AR capteur
UMFLUXUS_F532TEV1-0FR, 2022-09-01
1
(âme)
(blindage intérieur)
(blindage intérieur)
(âme)
7 Raccordement
7.1 Capteurs
47
