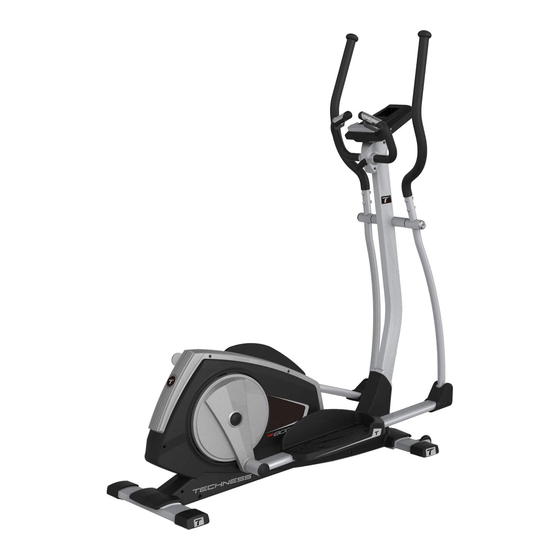

Vélo Elliptique TECHNESS SE800
Console
SM6331-67
Merci d'avoir choisi un produit Techness, ce produit a été conçu pour
vous apporter entière satisfaction. Merci de lire attentivement la notice
de montage et d'utilisation
.

Publicité

loading

Sommaire des Matières pour Techness SE800

  • Page 1 Vélo Elliptique TECHNESS SE800 Console SM6331-67 Merci d’avoir choisi un produit Techness, ce produit a été conçu pour vous apporter entière satisfaction. Merci de lire attentivement la notice de montage et d’utilisation...
  • Page 2: Liste Des Pièces

    Liste des pièces N° Description Qté Unit Console Guidon avant set STR mousse Hand pulse Cache Vis auto perforeuse Rondelle en demi cercle Cable Guidon gauche (upper) Cache STR foam Guidon droit(upper) Guidon Cable (haut) Cache pour support console (Gauche) Cache pour support console (droit) Bushing Axe pour le guidon...
  • Page 3 Rondelle plate Roulement Boite Sensor poulie F-10 Vis Hex. F-11 Courroie F-12 Douille F-13 F-14 Vis auto perforeuse F-15 Cache intérieur pour le disque F-16 Barre transversale F-17 Rondelle plate F-18 Cache pour le disque F-19 Cache avant (R=droit ) F-20 Cache chaine (R=droit ) F-21...
  • Page 4 Vis Hex. Vis Hex. Rondelle plate Rondelle plate tendeur roue Rondelle ondulée Rondelle plate H-10 Vis nylon H-11 Vis Hex. Magnetic set Douille Vis Hex. rondelle Plate Chaine Ecrou Hex. Sleeve Rondelle plate Vis pour boite de vitesse Vis Nylon Stabilisateur arrière set Block pour le cache du pied réglable Cache pied réglable...
  • Page 5 Vis auto perforeuse Ecrou Écrou Demi-circle rondelle Cache Vis Nylon rondelle Plastique Rondelle plate Rondelle ondulée L-10 Nylon écrou L-11 L-12 Douille L-13 Bouton de la pédale L-14 Rondelle ressort L-15 Ecrou L-16 L-17 Rondelle plate L-18 Cache Metal L-19 Rondelle plate L-20 Rondelle ressort...
  • Page 6 Étape d’assemblage #1 1. Fixez les stabilisateurs l'avant et arrière au cadre principal à l'aide de 2 boulons (L-11). Après assemblage, l’elliptique peut être ajusté pour un sol légèrement irrégulier en ajustant la hauteur de la vis du pied avant et arrière. Les roues de transport placées à l'avant permettent de déplacer facilement l'elliptique.
  • Page 7: Etape D'assemblage

    Etape d’assemblage #2 1. Assemblez le bras de pédale (KL, KR) au disque avec la plastique rondelle (L-7), rondelle plate(L-8), rondelle ondulée(L-9) et vis nylon (L-6). Assemblez le cache (L-5) du bras de pédale (K-L, K-R)
  • Page 8 Etape d’assemblage #3 1. Mettez la pédale (K-5, K-6) sur le bras de pédale et serrez-le, en utilisant 4 boutons (L-13), rondelles plates (L-22), la rondelle ressort (L-14), manchon (L-12) et des boulons (L-15) de chaque côté. ATTENTION : les pédales gauche et droite doivent être placées dans des positions identiques.
  • Page 9 Etape d’assemblage #4 1. Retirez le câble du poste Guidon et avant d'assembler l'étape 4. 2. Tout d'abord, desserrez les vis pré-assemblées. 3. Branchez le câble supérieur en poussant la tête dans l'encoche du câble inférieure provenant de la base principale (voir dessin).
  • Page 10 Etape d’assemblage 1. Démontez un côté de la vis pré-montée (L-6) sur l'essieu, insérez l'axe dans les bras mobiles et guidon. Puis serrez le bout en utilisant une rondelle plastique (L-7), rondelle plate (L-8), vague rondelle (L-9) et la vis (L-6) de chaque côté.
  • Page 11 Etape d’assemblage #6 Assemblez le cache avant du bras de pédale (K-2, K-4) par vis (K-1) de chaque côté...
  • Page 12 Etape d’assemblage #7 Montez le guidon (B) sur la potence et serrez le bouchon métallique (L-18) sur la potence avec les rondelles plates (L-19), rondelles ressort (L-20) et les vis (L-21).
  • Page 13 Etape d’assemblage #8 Montez l'ordinateur (A) sur la plaque avec quatre vis (A-1).
  • Page 14 .Etape d’assemblage #9 .Assemblez le cache sur le support de la console avec les vis (D-2) et la vis auto taraudeuse (L-1)
  • Page 15: Eatpe D'assemblage

    .Eatpe d’assemblage #10 1. Assemblez le Guidon supérieur (C, C-3) par boulon (L-2) avec écrou (L-3) et en demi-cercle rondelle (L-4).
  • Page 16: Vue Éclatée

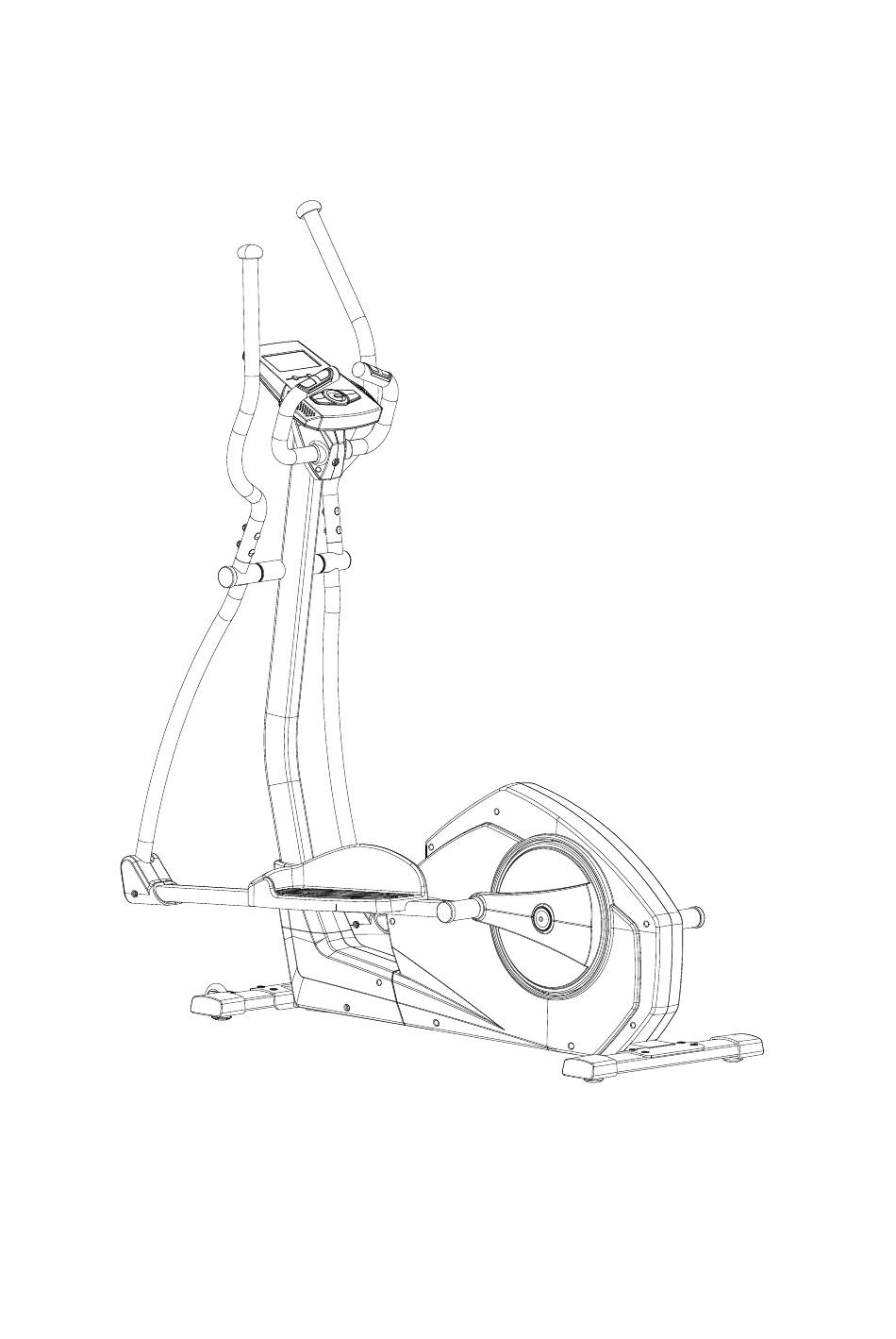

    1. Vue éclatée...
  • Page 17 G-7 G-8 G-5 G-6...
  • Page 18 SE01 L-22: flat washer L-14: Spring *1T (4) L-9:Curved Washer L-7 : Teflon washer 17.5* 25*0.3T(4) *0.5T (4) L-8 : flat washer 10* *2T (4) L-6: Hex bolt L-4: Curved Washer for M8 bolt (4) M8*P1.0*20L(4)
  • Page 19 SE01 L-21: Allen Bolt M7*P1.0*30L(2) L-2: Carriage Bolt L-10: lock nut for M8 (2) M8*P1.25*40L (4) L-15: Carriage Bolt M6*P1.0*50L (8) L-11: Allen Bolt M8*P1.25*16L 8pcs L-17 Washer L-1 Screw M3*25L(1) 16 t(2) L-16: allen bolt M8*P1.25*55L (2) L-3 :Acorn Nut for M8 Bolt (4) Box Spanner (2) L-19: flat washer 7* *1T (2)
  • Page 20 SM6331-67 NOTICE DE LA CONSOLE 【LES TOUCHES DE FONCTION】 Pour sélectionner un mode d’entraînement et augmenter les valeurs. Molette UP Pour sélectionner un mode d’entraînement et baisser les valeurs. Molette DOWN ENTER Pour régler les valeurs TIME, DIST, CAL, PULSE en mode veille. RESET Revenir aux fonctions principales en mode arrêt et remettre les valeurs à...
  • Page 21: Fonction D'affichage

    B. Mode MP3: Pour lancer ou mettre en pause la musique. A. Appuyez longuement pour augmenter le volume (max. 30) B. En mode Radio: Appuyez rapidement pour passer à la station suivante. En mode MP3: Appuyez rapidement pour passer au morceau suivant.
  • Page 22 BODY FAT En mode arrêt, appuyez sur le bouton BODY FAT pour commencer la mesure de la masse graisseuse. L’utilisateur sélectionné (U1~U9) clignote pendant 2 secondes MASSE GRAISSEUSE puis le test commence. Pendant la mesure, l’utilisateur doit tenir fermement les poignées.
  • Page 23 FIGURE 3 3. MANUAL clignote en mode arrêt, (FIGURE 4), tournez UP et DOWN pour sélectionner un programme MANUAL / PROGRAM / USER PROGRAM / H.R.C. / WATT (FIGURE 4 ~7) et appuyez sur MODE pour confirmer. L’ordinateur entrera en mode MANUAL si vous ne sélectionnez aucun programme.
  • Page 24 4-5 Pour sélectionner un autre mode d’entrainement, appuyez sur le bouton RESET. 5. S’entrainer avec le mode PROGRAM : 5-1 En mode PROGRAM, vous pouvez tourner le bouton UP/DOWN pour sélectionner les programmes P01, P02, P03…P12, le programme sélectionné s’affichera à l’écran pendant 2 secondes puis le profil de votre programme s’affichera (FIGURE 9 ~10).
  • Page 25 FIGURE 11 7. Entrainement en H.R.C. mode: « AGE 25 » clignote quand vous entrez dans le mode HRC, vous pouvez régler votre âge en tournant la molette UP/DOWN et appuyez sur MODE pour confirmer. L’ordinateur calculera la fréquence cardiaque en fonction de l’âge que vous aurez rentré.
  • Page 26 pourrez voir le taux de masse graisseuse en pourcentage (*1), l’IMC (*2) et le taux de graisse sous différents symboles. Il est possible d’afficher d’autres indications si vous avez les situations suivantes : 1. "E-1" – Signifie que vous n’avez pas bien positionné la main sur le capteur.
  • Page 27 9-4 Appuyez sur une fois pour sélectionner le prochain morceau, appuyez sur pour revenir au morceau précédente. 9-5 Restez appuyer sur pour augmenter le volume; restez appuyer sur pour baisser le volume. 9-6 Appuyez sur pour sélectionner un type de son : E1:Normal→E2: Classic→E3:Bass→E4:Live →E5:Rock→...
  • Page 28 2. Stations de radio: De 87.5MHZ à 108.0MHZ 3. Volume: 0 à 30,valeur par défaut = 20. 4. Support USB 1.1~2.0,flash drive with MAX. CAP 16G. 5. Un bip se fait entendre lors de la mise en marche, lors du branchement d’une clef USB et lorsque vous éteignez l’appareil.
